UAES 四路独立电子驻车制动控制器（EPB）拆解分析
联合电子（UAES）为上汽（SAIC MOTOR）配套的四轮独立 EPB 控制单元，从实拍样品逆向其系统架构、执行机构与控制策略
一、样品识别与定位
这组样件来自一台独立的 EPB 控制单元，外形是一个金属底座上固定着圆柱电机与黑色 ECU 盒，对外引出四组带颜色编码的线束，分别标记 RL / FL / FR / RR。结合标签与整车厂标识，可以确认这是 联合汽车电子（UAES，博世与上汽的合资公司）为上汽（SAIC MOTOR）配套的四轮独立电子驻车制动控制器，由中央 ECU 通过四路电气接口分别驱动四个车轮卡钳内的执行电机。
从六个视图读出的硬信息
逐张确认标签文字与接口颜色，是后面所有分析的锚点：
电机标签 — UAES 标识，电机本体件号 F01R B0V 040，配套 566 ECASM 8.0，生产日期 2025-11-13，SCM 供货，Made in China。这里拿到的是电机本体件号与生产日期。
整体外观 — 呈圆柱形电机（银灰色外壳）+ 黑色 ECU 控制盒 + 四色线束引出的形态，据此确认这是一套「中央控制 + 四路独立输出」架构的 EPB 控制器总成。
接线端子 — 四路通道独立定义：RL 蓝 / FL 绿 / FR 黄 / RR 红，端子采用黄铜螺母固定，配金属安装板。这是四路独立电气接口的通道定义。
背面 — 黑色圆柱减速机构壳体，壳体上可见电机端盖二维码，从这里可以看清执行机构与传动总成的外壳结构。
侧面 — 贴有 SHB 供应商标签，同时能看到完整的接口面板布局，线束供应方线索来自此处。
底部标签 — 总成件号 F01RD0V03701，生产日期 2026/03/20，壳体材料 AW-5052 Almg2.5，内部件号 00023，配套整车厂标注为 SAIC MOTOR（上汽）。一张标签把总成件号、壳体材料、配套整车厂全部锁定。

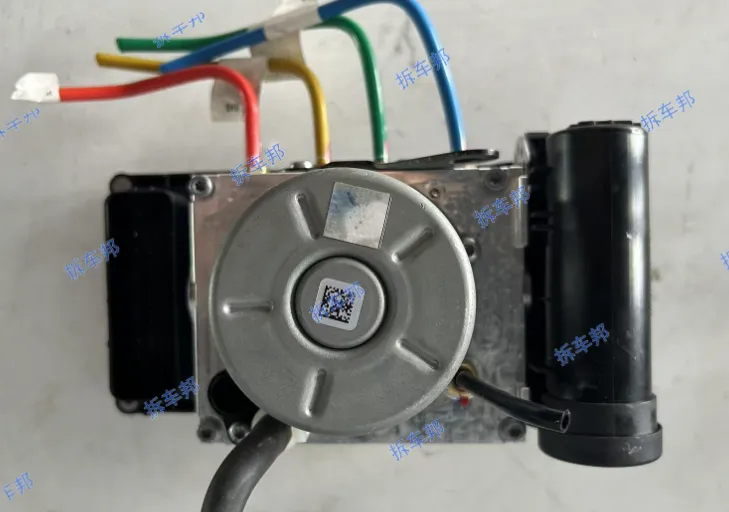

图1：样件整体外观。圆柱电机 + 黑色 ECU 盒同体安装，下方四路线束按 RL/FL/FR/RR 颜色编码引出（实拍图2）。

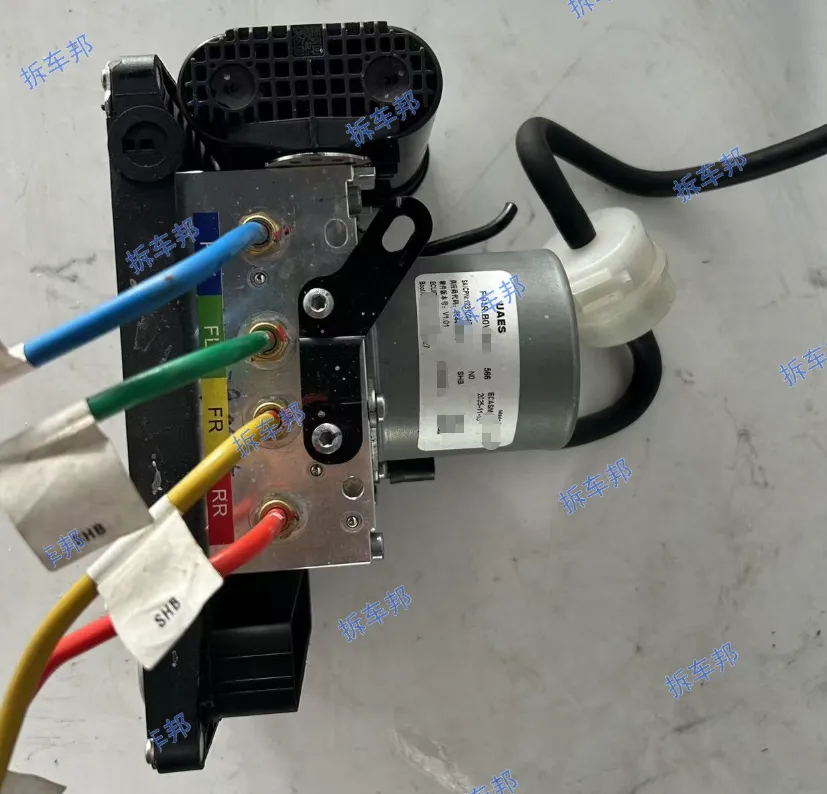

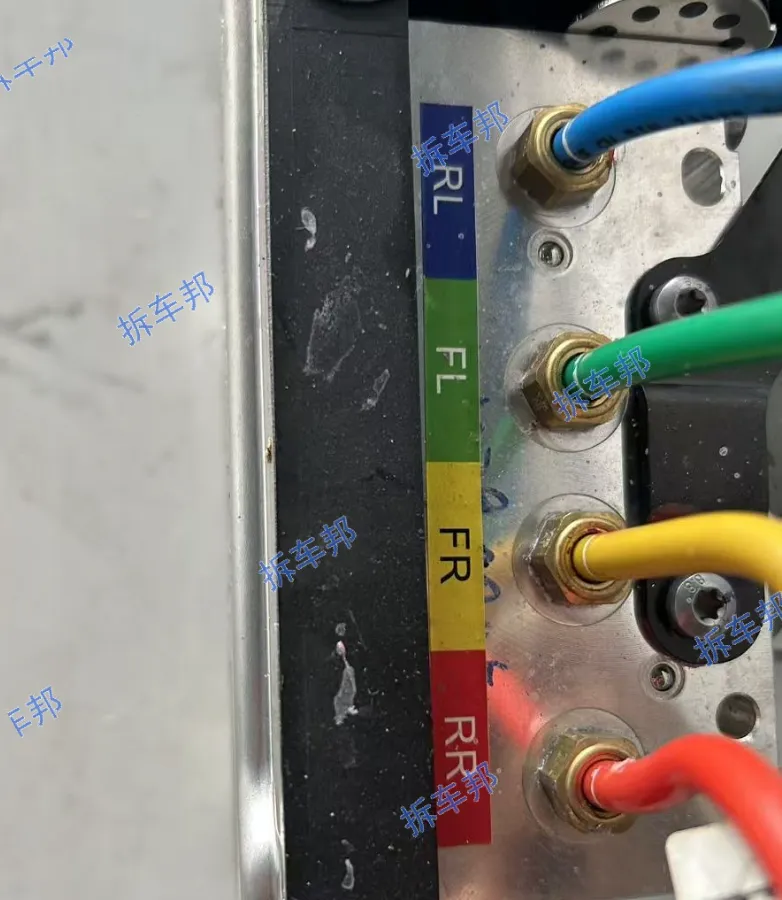

图2：四路接线端子特写。RL(蓝) FL(绿) FR(黄) RR(红) 四路独立接口，金属安装板 + 黄铜螺母，对应四个车轮卡钳的执行电机（实拍图3）。

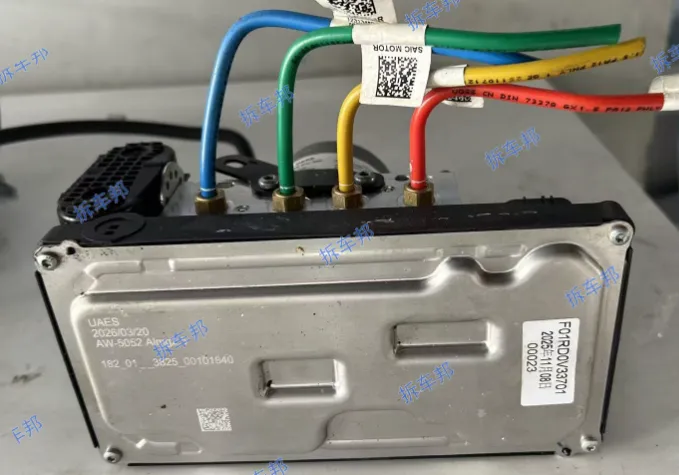

图3：底部总成标签。F01RD0V03701 / 2026-03-20 / AW-5052 Almg2.5，并贴有 SAIC MOTOR 整车厂标识（实拍图6）。
二、系统架构拆解
把样件还原成信号与力的链路：驾驶员按 EPB 开关 → 中央 ECU 通过 CAN 收到 ESC / 网关的整车状态 → ECU 用半桥驱动芯片给四路卡钳电机送 PWM → 电机经行星减速和丝杠螺母把旋转变成直线推力 → 四个卡钳夹紧制动盘。下图是这套链路的拓扑。

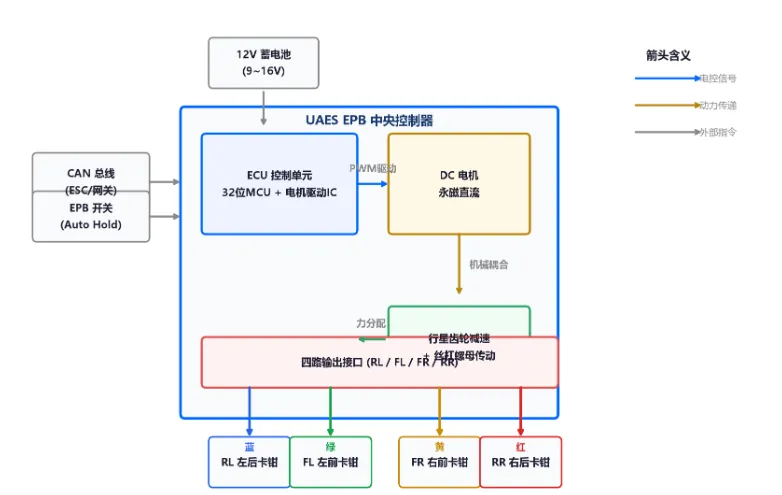

图4：UAES EPB 四路独立控制系统架构。中央 ECU 统一调度四轮执行电机，颜色对应实拍端子定义。
ECU 与驱动芯片的典型构成
EPB 控制器需要满足 ASIL D 的功能安全。公开资料里这类独立 EPB 模块的典型硬件是 32 位 MCU（如英飞凌 TC2xx、ST SPC56/57 系列）加专用电机驱动芯片（如 ST L9369 多路半桥），每路卡钳电机用半桥或全桥驱动，配合电流采样做夹紧力闭环。下面的参数来自行业公开方案，不是本样品实测，标"典型值"。
三、执行机构与传动链工程机理
EPB 的执行器把"电"变成"夹紧力"，核心是电机加减速增力机构。卡钳集成式执行器通常由一台小功率永磁直流（有刷）电机、行星齿轮（一级或两级）和滚珠丝杠 / 螺套组成。电机转，行星齿轮把转速降下来、把扭矩放上去，丝杠再把旋转运动变成螺杆的直线位移，推动活塞压紧摩擦片。
减速比与夹紧力的数量级
公开拆解资料显示，这类执行器的两级行星齿轮减速比大约 120:1，最终能把电机的小扭矩放大成卡钳 15~25 kN 量级的夹紧力（重卡取上限，乘用车取中下限）。下式给出一个粗算逻辑：
丝杠螺母这里有个工程上的巧思：它把力"锁死"了。电机停转后，螺纹的自锁（或加单向离合器）让夹紧力不会因为振动松脱，所以 EPB 驻车时电机可以不持续耗电，只在上电夹紧 / 释放瞬间工作。这也解释了为什么 EPB 长期驻车几乎不耗电。
图5：背面黑色圆柱部件即减速 / 传动总成外壳，与圆柱电机同轴线，是执行机构增力部分（实拍图4）。

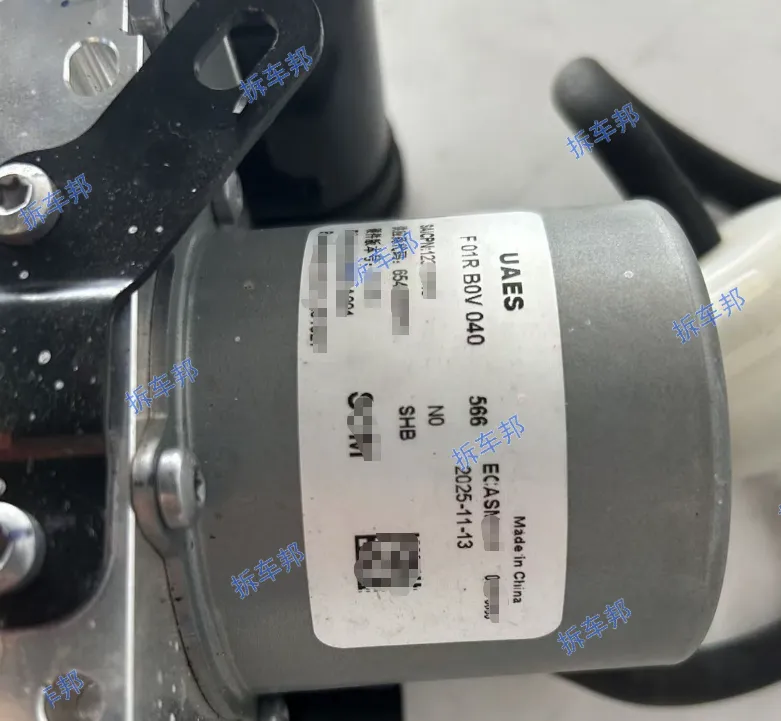

图6：圆柱电机本体标签 F01R B0V 040 / 566 ECASM 8.0，是整条传动链的动力源（实拍图1）。
四、控制策略与功能安全
EPB 不只是"按一下夹紧"，它真正值钱的是和整车的协调逻辑。中央 ECU 拿到开关信号和整车状态（车速、坡度、门锁、安全带）后，决定什么时候夹紧、夹多紧、什么时候释放。
典型功能清单
静态驻车 / 释放：手动按 P 键夹紧，踩刹车按 P 释放，是基本盘。
Auto Hold：红绿灯处踩停后自动保压，给油自动释放，省去一直踩刹车。
坡道辅助：起步时检测溜车趋势，自动补夹紧力防倒溜。
热盘 / 溜车再夹紧：制动盘冷却收缩或车辆微动时，系统重新补夹紧力。
动态紧急制动：行驶中长拉 P 键，借 ESC 液压对四轮做受控减速（不是直接锁死后轮）。
磨损间隙自调：自动做一次夹紧—释放来补偿摩擦片磨损间隙。
功能安全目标
驻车失效是直接关乎安全的"非预期释放 / 非预期不释放"，所以 EPB 系统普遍按 ASIL D 开发。需要说明的是，ASIL D 是这类系统的典型目标等级，本样品未做开盖与失效注入测试，报告中标注为"推算 / 典型值"，不把外部方案参数当成实测量。
五、壳体工艺与供应链溯源
把样件翻到底部，标签给出了一条完整的供应链线索：总成件号 F01RD0V03701、壳体材料 AW-5052 Almg2.5、配套 SAIC MOTOR、制造日期 2026-03-20；电机本体另有独立件号 F01R B0V 040、2025-11-13；线束上贴有 SHB 供应商标签。
AW-5052 Almg2.5 是什么料
这是 5 系铝镁合金，镁含量约 2.5%，不可热处理强化，靠冷加工硬化。它的好处是焊接性和耐蚀性好、密度低，适合做需要密封和轻量的控制器壳体；缺点是不能像 6 系那样淬火强化，所以壳体强度主要靠壁厚和筋位设计。选它而不是压铸铝硅合金（如 ADC12），大概率是为了兼顾机加工精度与腐蚀环境耐久。

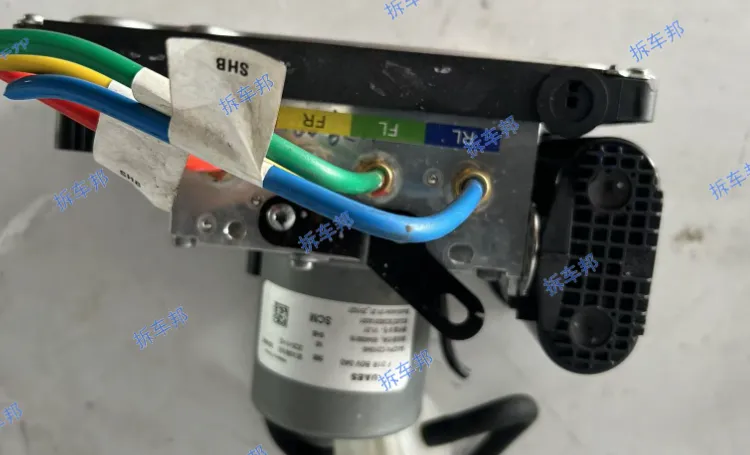

图7：侧面视图，可见 SHB 线束标签与完整接口面板，是供应链溯源的实物证据（实拍图5）。
六、竞品技术路线本质对比
EPB 这条线从机械手刹走到今天，主要有三条路线，差异不在"夹紧力数字"，而在硬件归并方式和执行器布置：
供应商格局上，博世（Bosch，也即 UAES 的外方）、大陆（Continental）、采埃孚（ZF/TRW）是第一梯队，国内联创汽车电子、经纬恒润、伯特利等也在快速上量。UAES 这套四路独立控制器，技术上属于成熟主流方案，优势在和上汽体系的高度协同与本地化成本，短板是它仍依赖轮端卡钳执行器由制动卡钳厂（如采埃孚、大陆、亚太、伯特利）配套，自身吃的是电控与系统集成这层。
© 2026 拆车邦 Powertrain Insights | 底盘电子拆解报告 · 仅供技术研究参考
数据来源：实拍样品标签逆向 + 行业公开技术资料（EPB/EPBi 公开方案），推算项已显式标注
