薄膜沉积设备行业研究报告：超200亿美元赛道的技术演进与国产替代

摘要

薄膜沉积是半导体前道制造中与光刻、刻蚀并列的三大核心工艺之一，设备投资占晶圆制造设备投资的22%—25%，仅次于光刻机。据SEMI及Gartner数据，全球薄膜沉积设备市场规模已从2020年的约172亿美元增长至2021年的超200亿美元，2022年达233亿美元（CAGR 13.26%），中国大陆市场占比约25%—35%，是增长最快的区域市场。

行业呈现典型的寡头垄断格局：PVD领域应用材料（AMAT）一家独大（份额85%—86%），CVD领域AMAT、泛林（LAM）、东京电子（TEL）三家CR3超80%，ALD领域TEL与ASM合计份额约60%—70%。国产化率虽从2020年招标口径的5.5%提升至2023年的约22.7%，但仍显著落后于清洗（58%）、刻蚀（44%）等环节，是国产替代空间最大的前道设备细分之一。

需求端三重驱动打开成长天花板：逻辑制程升级使薄膜沉积工序从90nm的40步增至3nm的100步以上；3D NAND堆叠层数从32/64层向200层以上演进，沉积设备在存储资本开支中占比从18%升至26%；先进封装市场预计从2023年378亿美元增至2029年695亿美元，为PVD溅射、电镀等设备创造新增量。叠加2023年以来美日荷对华出口管制落地、国内晶圆厂逆周期扩产（在建及规划12英寸产能205.3万片/月），国产薄膜沉积设备厂商（拓荆科技、北方华创、微导纳米等）正处于“政策+周期+技术突破”三重共振的窗口期。

一、薄膜沉积：芯片制造的“加法工艺”

1.1 薄膜沉积在芯片制造中的位置与作用

芯片由数十层薄膜堆叠而成，薄膜沉积是在硅晶圆表面添加导电层、绝缘介质层等材料、实现器件结构与多层互连的工艺环节，是光刻之后对硅片定向做“加法”的关键步骤。薄膜沉积的应用贯穿芯片制造全流程：前段工艺包括浅槽隔离（STI）、源漏极、栅极、侧墙等结构；中段工艺包括金属前电介质层（PMD）、阻挡层、接触孔；后段工艺包括金属间介质层（IMD）、阻挡层、钝化层等。

按材料属性，薄膜可分为半导体、介质、金属三大类；按工艺环节，薄膜沉积还延伸至衬底外延、金属化以及先进封装的凸点与再布线（RDL）等环节。

薄膜质量直接决定芯片性能与良率，行业以六项核心指标评价薄膜与设备性能：台阶覆盖率（跨台阶最薄处与平坦处最厚处之比，一般要求大于33%）、高深宽比间隙填充能力、厚度均匀性、高纯度与高密度、结构完整性与低膜应力、对衬底及下层薄膜的粘附性。高深宽比结构（如金属层间通孔）沉积时容易产生夹断和空洞，是良率的主要威胁之一，这也决定了薄膜沉积设备是技术壁垒极高的非标准化产品。

1）沉积工艺的核心指标

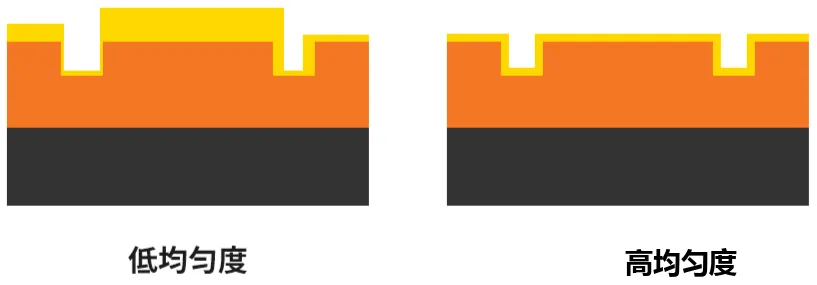

均匀度：该指标就是衡量沉积薄膜厚度均匀与否的参数。薄膜沉积和刻蚀工艺一样，需将整张晶圆放入沉积设备中。因此，晶圆表面不同角落的沉积涂层有可能厚度不一。高均匀度表明晶圆各区域形成的薄膜厚度非常均匀。

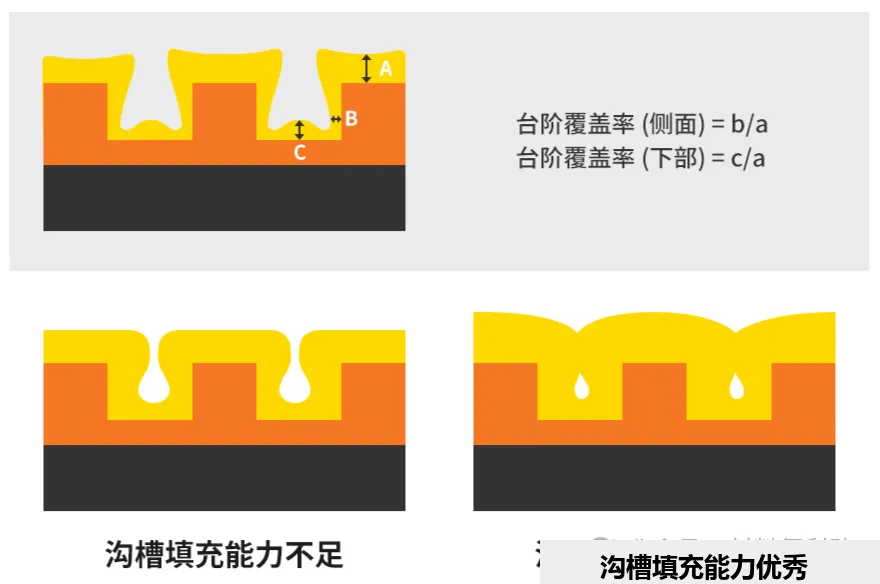

台阶覆盖率（Step Coverage）：如果晶圆表面有断层或凹凸不平的地方，就不可能形成厚度均匀的薄膜。台阶覆盖率是考量膜层跨台阶时，在台阶处厚度损失的一个指标，即跨台阶处的膜层厚度与平坦处膜层厚度的比值。台阶覆盖率越接近1，表明跨台阶处（底部或侧壁）膜层厚度与平坦处膜层相差越少，越远离1（即越小于1）表明跨台阶处的膜层厚度对比平坦处膜层厚度越薄。

沟槽填充（Gap fill）：沟槽填充是衡量沟槽（Gap）填充程度的一个参数。半导体表面有很多凹凸不平的沟槽，沉积过程中很难保证可以把所有沟槽都填得严严实实。沟槽填充能力差，就会形成孔洞（Void），会影响材料的致密性，从而影响强度，造成坍塌。“等向性刻蚀”是没有方向选择性地移除了不该移除的部分，沉积工艺中的“沟槽填充能力差”即表明没有填充到该填充的地方。

2）先进制程的发展

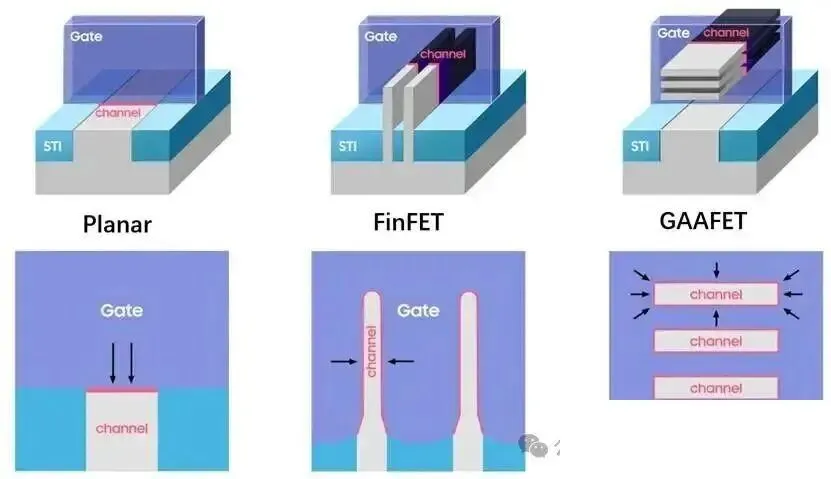

FinFET是先进逻辑工艺的核心器件结构。它把传统平面 MOSFET 中贴在硅表面的二维沟道，改造成一条竖起来的鳍片。栅极不再只从上方控制沟道，而是从鳍片的左侧、右侧和顶部三面包围沟道。

GAA 的思路比 FinFET 更彻底，栅极从四周完全包围沟道。在目前主流的先进逻辑路线中，GAA 通常以 nanosheet，也就是纳米片晶体管的形式出现。它不再使用竖直鳍片作为沟道，而是把多层水平堆叠的硅纳米片作为导电沟道。每一层纳米片都被高 k 栅介质和金属栅包围，形成真正的全环绕栅结构。（台积电2nm GAA工艺确认2026年Q4量产）

在 FinFET 中，金属栅已经需要覆盖三维鳍片结构；到了 GAA，金属栅还要进入多层纳米片之间极窄的空间，并在每一层纳米片周围形成连续、均匀、可控的高 k/金属栅堆叠。这对 ALD 沉积、功函数金属厚度控制、界面缺陷控制和金属填充能力都提出了更高要求。栅极“包起来”听起来简单，但在纳米尺度上，这意味着每一个缝隙都必须被均匀填进去，每一个界面都不能引入过多缺陷。

1.2 三大技术路线：PVD / CVD / ALD 的原理、特点与适用场景

主流薄膜沉积技术按原理分为物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）三大类。三者并非替代关系，而是凭借各自特性互补，共同完成芯片制造流程中的全部薄膜沉积需求。

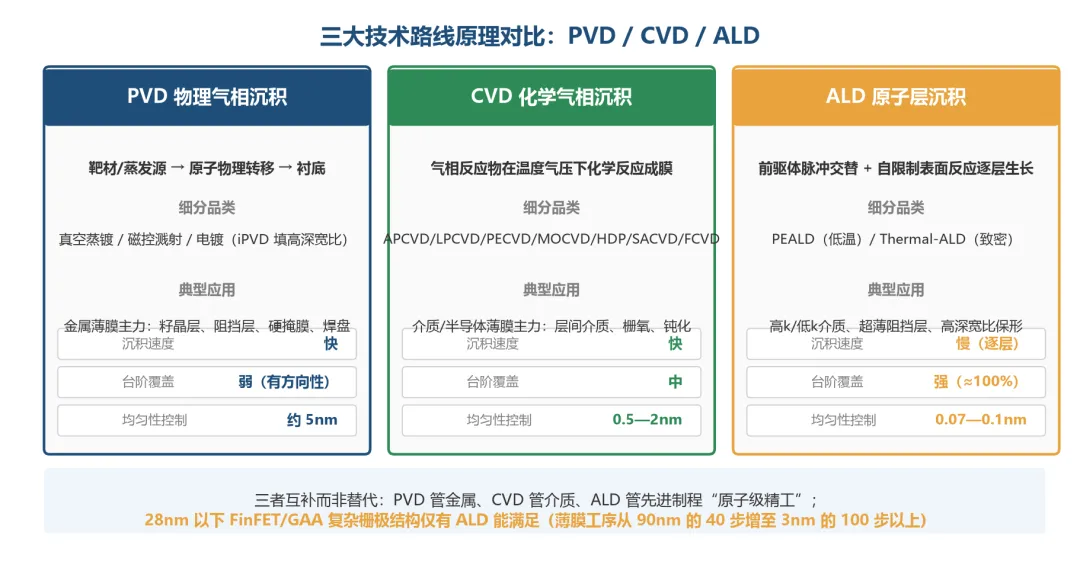

图1：PVD / CVD / ALD

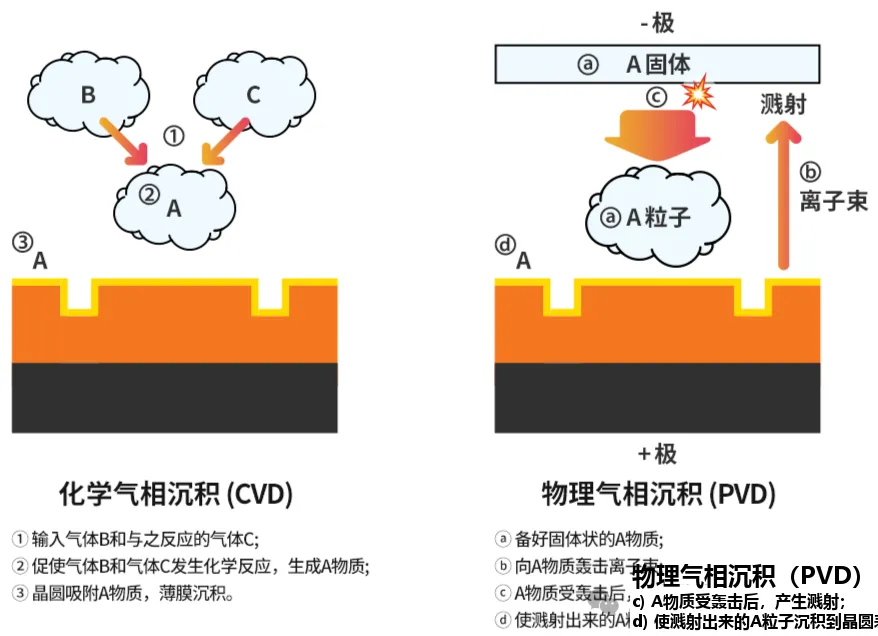

PVD（物理气相沉积）——金属薄膜的主力。PVD通过物理过程实现物质原子从源物质（靶材/蒸发源）到衬底表面的转移，完全不涉及化学反应，分为真空蒸镀、溅射和电镀三类。早期真空蒸镀工艺简单但薄膜台阶覆盖率与粘附性差，仅适用于中小规模集成电路；随着薄膜性能要求提升，磁控溅射成为目前应用最广泛的PVD工艺，先进制程中离子化PVD（iPVD）用于填充高深宽比结构。PVD主要用于沉积金属及金属化合物薄膜，覆盖金属互连籽晶层、阻挡层、硬掩膜、焊盘（Al pad）、CuBS等关键环节。其优势是沉积速度快、可沉积金属与合金，短板是台阶覆盖能力弱、镀膜具有方向性，均匀性控制能力约5nm。

CVD（化学气相沉积）——介质/半导体薄膜的主力。CVD让多种气相反应物在特定温度与气压下发生化学反应，在晶圆表面沉积固体薄膜，覆盖前段和后段工艺的大部分薄膜需求，因此设备细分品类远多于PVD，包括常压CVD（APCVD）、低压CVD（LPCVD）、等离子体增强CVD（PECVD）、金属有机CVD（MOCVD）、高密度等离子体CVD（HDP-CVD）、次常压CVD（SACVD）、流体CVD（FCVD）等。各细分品类对应不同技术节点与工艺环节：HDP-CVD用于130-45nm节点的浅槽隔离与前金属介质填充，SACVD对应40/28nm节点，FCVD对应10/7nm节点；PECVD凭借低温（等离子体辅助降低反应温度）、沉积速率快、膜层覆盖好的特点，广泛应用于层间介质层、光刻硬掩模、侧壁隔离、器件钝化等工艺。

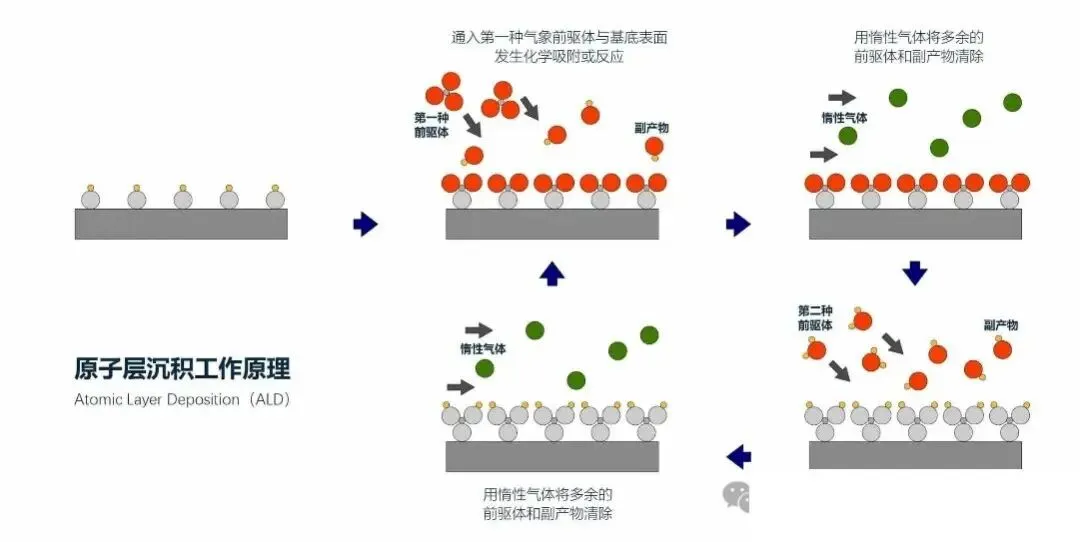

ALD（原子层沉积）——先进制程的“原子级精工”。ALD是一种特殊的CVD，通过将两种前驱体以脉冲方式交替通入反应腔，在基底表面发生自限制性化学吸附反应，实现单原子层逐层生长。每个ALD循环包括四步：前驱体A脉冲吸附→惰性气体吹扫→前驱体B脉冲反应成膜→再次吹扫。其核心在于表面反应的“自限制性”——前驱体在基底表面形成单层饱和吸附后反应自动停止，因此通过控制循环次数即可实现原子级厚度控制（精度约0.1nm），并可在任意复杂三维结构上实现近乎100%的台阶覆盖率。

ALD按能量输入方式分为等离子体增强ALD（PEALD）和热ALD（Thermal-ALD）：PEALD以等离子体提供反应能量，无需高温加热、器件损伤小，主要用于低k介质等材料；Thermal-ALD在高温下反应，沉积速率较快、薄膜致密性好，主要用于金属栅极/高k金属化合物薄膜。ALD的局限同样明显：沉积速率慢（逐层生长）、前驱体需高剂量且价格昂贵，且前驱体需同时具备高反应性、高气化率与高热稳定性，设计与合成难度大。

1.3 技术演进趋势：低温化、平台集成化与ALD的崛起

薄膜沉积技术正沿三条主线演进：

其一，低温化。器件结构微缩带来更严格的热预算限制，要求更低温的薄膜生长工艺，等离子体辅助技术（PECVD、PEALD）的应用范围持续扩大。

其二，平台集成化。为更好控制不同薄膜的生长并提升产率，设备平台从单腔室走向多反应腔室集成，例如金属互连层的制备需要将不同工艺腔室集成在一个平台上，配合冷却腔实现不同薄膜的连续沉积，这对设备的自动化控制提出了更高要求。

其三，ALD从“备选”走向“必需”。这是最具投资意义的结构性变化：在栅极从多晶硅栅（Poly-SiON）向HKMG结构转变、存储结构深宽比越来越高、金属互连阻挡层越来越薄的进程中，传统LPCVD/PECVD的沉积效果已显不足；在28nm以下FinFET/GAA结构中，仅有ALD工艺能够满足复杂栅极结构的薄膜沉积要求。ALD应用场景包括高k栅介质（HfO2）、3D NAND高深宽比深孔内的介质/阻挡/导电层、铜互连超薄扩散阻挡层（TiN/TaN）等。

1.4 薄膜沉积的技术评价指标体系

薄膜质量直接决定器件性能与良率，行业围绕物理、化学、几何、电学四大维度建立了完整的评价体系。核心指标及其典型控制目标如下：

四大维度划分：物理特性维度包括厚度、均匀性、折射率/消光系数、应力、致密性等；化学特性维度包括成分与化学计量比、杂质含量、颗粒与金属污染等；几何特性维度包括关键尺寸（CD）、台阶覆盖、凹陷/侵蚀、形貌缺陷等；电学特性维度包括电阻率、介电常数（k值）、方块电阻等。CVD与PVD的测试侧重略有不同：CVD重点测厚度、成分/化学计量比、折射率与消光系数、抛光选择性、凹陷/侵蚀、颗粒与金属污染、应力；PVD重点测厚度与均匀性、电阻率、附着力、颗粒污染、靶材利用率（>70%）、致密性。

工艺参数对膜质的调控机制：温度升高促进反应速率与沉积速率，但带来热预算与应力风险；压力通过改变分子平均自由程影响台阶覆盖——低压使前驱体深入高深宽比结构，高压则覆盖变差；等离子体密度、气体流量配比、吸附系数（sticking coefficient）等共同决定薄膜的致密性、均匀性与缺陷水平。以磁控溅射PVD为例，六大核心参数（溅射功率、气体流量及比例、工作气压、基板温度、靶基距、沉积时间与终点控制）对应六维评价指标（沉积速率、膜厚均匀性、台阶覆盖、附着力、膜应力、电阻与透过率），气压与功率的调节方向直接决定应力性质（气压降低、功率升高向压应力方向变化，反之向张应力方向变化）。

1.5 技术方案对比：从三大路线到细分工艺的选择

薄膜沉积的工艺选择本质是在“沉积速率—膜质—温度预算—台阶覆盖—成本”之间权衡。三大路线（PVD/CVD/ALD）的系统对比见1.2节，本节进一步对比各路线内部的细分工艺。

CVD子类对比：

LPCVD内部还有卧式与立式之分：立式系统气体从上部引入向下流动，薄膜均匀性更好；卧式系统设备简单但均匀性控制复杂。氮化硅膜应力可通过调节SiH₂Cl₂/NH₃气体比值控制。PECVD与LPCVD的核心取舍是“低温多功能”vs“高温高质量”：LPCVD膜质更优但900℃高温限制其在先进制程后段的应用，PECVD以300—400℃的低温覆盖了大多数层间介质与钝化需求。

ALD子类对比：热ALD（Thermal-ALD）依靠加热驱动表面反应，沉积速率较快、薄膜致密性好，但高温可能损伤器件，主要用于金属栅极/高k金属化合物薄膜；PEALD以等离子体提供反应能量，无需高温、器件损伤小，主要用于低k介质等材料。ALD按反应室结构还有空间ALD、流化床ALD等新形式，应用于颗粒包覆等场景。

PVD子类对比：真空蒸镀工艺简单、薄膜纯度较高，但台阶覆盖与粘附性差，限于早期中小规模IC（电子束蒸镀可延伸至VLSI金属薄膜）；磁控溅射是目前应用最广泛的PVD，通过磁场约束提高溅射效率，可沉积难熔金属与合金，先进制程的离子化PVD（iPVD）进一步改善高深宽比填充；电镀（ECP）用于铜互连大马士革工艺的金属填充，沉积速率快、成本低，但需先以PVD沉积籽晶层/阻挡层。

工艺—应用匹配总览：

本章小结：薄膜沉积是技术壁垒最高、与制程演进绑定最深的半导体前道工艺之一。PVD、CVD、ALD三大技术路线互补共存，而ALD凭借原子级精度与完美保形性，正从先进制程的“加分项”演变为28nm以下的“必选项”——这是理解整个薄膜沉积赛道长期需求逻辑的起点。工艺选择从来不是“哪种技术最好”，而是“哪种技术最适合当前节点、膜种与热预算约束”：成熟节点以PECVD/LPCVD/磁控溅射为基本盘，先进制程与高深宽比结构则向ALD、HDP-CVD、FCVD等高端工艺迁移，这一迁移方向正是设备价值量提升与国产替代机会的底层来源。

二、市场空间：超200亿美元赛道，三重驱动打开天花板

2.1 市场规模与结构：全球与中国市场量级

薄膜沉积设备是全球前道制造设备中投资占比仅次于光刻机的品类，约占晶圆制造设备投资的22%—25%。多来源数据交叉印证了市场规模量级：

·据SEMI及Maximize Market Research统计，2020年全球半导体设备市场规模712亿美元，其中薄膜沉积设备约172亿美元；

·据Gartner及SEMI数据测算，2021年全球薄膜沉积设备市场空间超200亿美元，其中中国大陆超45亿美元、占比约25%；

·据投研观察报告口径，全球薄膜沉积设备规模从2017年的125亿美元增至2022年的233亿美元（CAGR 13.26%），预计2029年达559亿美元；2023年中国大陆市场规模72.7亿美元、占全球约35%，测算2029年国内或达196亿美元。

市场结构方面，CVD类设备占比最高但各来源口径略有差异：2020年口径CVD占64%、溅射PVD占21%、其他占15%；2021年口径CVD占约75%（其中PECVD占整体33%、LPCVD 11%、ALD 11%）、PVD占19%、SACVD及其他占6%；2022年口径CVD约57%、PVD约25%、ALD及其他约18%。三个口径均指向同一结论：CVD（尤其PECVD）是基本盘，而ALD是占比虽小、增速最快的结构性增量——据Acumen预测，全球ALD设备市场将从2020年约20亿美元增至2026年32亿美元；SEMI预计ALD市场未来几年复合增长率达26.3%。

2.2 驱动一：逻辑制程升级，薄膜工序数量倍增

制程进步是薄膜沉积设备需求的底层驱动力。据2022年薄膜沉积设备篇研报数据：逻辑芯片中，90nm CMOS工艺约需40步薄膜沉积工序，3nm FinFET工艺增至100步以上；金属层数从90nm的7层增至28nm的10层、5nm的14层；涉及的薄膜沉积材料近20种。

设备用量层面，以中芯国际产能数据为例，180nm 8英寸产线每万片月产能需CVD 9.9台、PVD 4.8台；90nm 12英寸产线需CVD 42台、PVD 24台——折合等效产能下设备需求翻倍。制程每推进一代，单条产线对沉积设备的采购量就上一个台阶，这是薄膜沉积市场随先进制程扩产持续扩容的根本逻辑。

2.3 驱动二：3D NAND堆叠，存储拉动沉积价值量跃升

存储芯片是薄膜沉积的另一大需求引擎，且单位价值量随堆叠层数提升而显著增长。据TEL数据，2D NAND资本开支中沉积设备占比约18%，3D NAND升至26%。堆叠层数从32/64层向128/196层演进，国际龙头已突破200层以上，深宽比从64层的40:1升至128层的80:1。

层数每增加，薄膜沉积工序随之线性增加：据研报测算，每10万片/月产能，32层3D NAND较2D新增薄膜设备市场2.3亿美元，64层新增3.1亿美元。此外，存储芯片对ALD的需求强度显著高于逻辑：同等制程下存储所需ALD设备数量约为逻辑的4—5倍（28nm逻辑需2—6台，24nm DRAM需16—27台）。这意味着存储扩产对ALD设备厂商的边际拉动最为直接。

2.4 驱动三：先进封装与AI算力带来新增量

AI与HPC算力需求推动先进封装市场快速扩容：先进封装市场规模预计从2023年的378亿美元增长至2029年的695亿美元（CAGR约12.7%），其中2.5D/3D封装增速最快（CAGR 20.9%），未来五年增量市场近400亿美元。

先进封装工艺与薄膜沉积深度耦合：凸块（Bump）制备需要Ti/Cu溅射种子层与电镀焊料；RDL再布线采用半加成工艺，包含阻挡层/籽晶层PVD溅射沉积与电镀铜；TSV硅通孔流程包括绝缘层沉积、扩散阻挡层/种子层沉积、铜电镀填充；混合键合则需要SiO2绝缘层与铜共面薄膜工艺。电镀/光刻/刻蚀/薄膜设备合计构成十亿美元级市场，应用材料、泛林、TEL为全球主力，北方华创、中微、盛美等国内厂商已切入。

本章小结：薄膜沉积是“制程升级+存储堆叠+先进封装”三线共振的成长赛道。全球市场2022年已达233亿美元量级，中国大陆占比约25%—35%且增速高于全球；ALD作为其中增速最快的细分（CAGR 26.3%），是结构上最具弹性的部分。

三、竞争格局：寡头垄断下的差异化卡位

3.1 全球格局：AMAT / LAM / TEL / ASM 四强各占山头

全球薄膜沉积设备市场集中度极高，欧美日厂商凭借数十年工艺积累垄断市场。整体格局由应用材料（AMAT，美国）、泛林半导体（LAM，美国）、东京电子（TEL，日本）、先晶半导体（ASM，荷兰）四强主导。

各家优势领域清晰：AMAT是全球PVD绝对龙头且CVD布局最全（覆盖LPCVD、PECVD、ALD、ECD、EPI、HDP-CVD、FCVD等主流工艺），在低k介质等先进薄膜领域表现突出；LAM通过2012年并购诺发（Novellus）拓展CVD版图，其ALTUS系列钨沉积设备连续15年市占率超70%，并在ECD电镀领域一家独大；TEL在ALD领域具备独特优势，其NT333系列聚焦DRAM/3D NAND存储应用，存储专用ALD领先国产1—2代；ASM自1970年代起专注CVD，是唯一实现用ALD工艺沉积高k金属栅极产业化应用的厂商。

3.2 细分市场：PVD一家独大、CVD三强争霸、ALD双雄主导

分技术路线看，各细分市场的竞争格局差异显著：

·PVD市场：AMAT为绝对龙头，全球份额长期在80%以上，2023年达86%，处于事实上的垄断地位；

·CVD市场：AMAT、LAM、TEL三家CR3超80%，2022年份额分别为27%/23%/20%；其中PECVD细分AMAT 2022年全球份额高达51%；AMAT 2023年CVD整体份额28%；

·ALD市场：TEL与ASM双雄主导，TEL全球份额约31%、ASM约29%—39%（不同来源口径），两者合计约60%以上；DRAM电容领域全球仅TEL和日立国际电气（KE）实现用ALD沉积High-K介质层，HKMG高k金属栅极则仅ASM实现产业化。

值得注意的是，ALD因属于先进制程新兴工艺，参与者相对分散，AMAT（ALD份额约5%）、LAM等也在积极布局——这意味着ALD是四大寡头格局中竞争格局尚未完全固化、新进入者仍有机会的细分赛道。

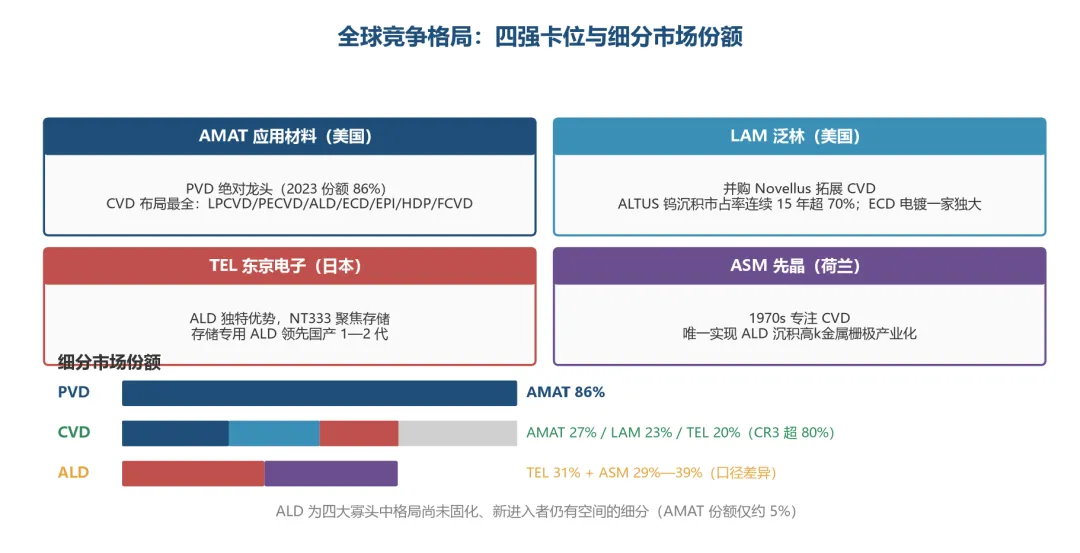

图2：全球竞争格局：四强卡位与细分市场份额

3.3 国产厂商错位布局：拓荆、北方华创、中微、盛美、微导

国内薄膜沉积设备厂商呈典型的“错位发展”格局——各家在技术和市场上各有侧重，尚不存在直接正面竞争。从竞争位势看，国内厂商的差异化路径清晰：拓荆卡位CVD最大细分PECVD并向上拓展ALD/SACVD/HDPCVD；北方华创以PVD为基本盘、横向覆盖CVD与ALD形成最全产品线；中微聚焦MOCVD化合物半导体并延伸LPCVD/EPI；微导纳米以ALD单一技术纵深突破，先光伏后半导体；盛美从清洗/电镀切入。此外，赛道还涌现出新凯来（2025年3月发布长白山CVD/普陀山PVD/阿里山ALD全系列设备）、研微半导体（High-K ALD双腔架构，产能翻倍）、陛通半导体等潜在进入方，竞争烈度正在上升。

本章小结：全球薄膜沉积市场由AMAT/LAM/TEL/ASM四强垄断，PVD与CVD格局高度固化，ALD是相对未固化的突破口；国内厂商错位布局、各守细分，共同受益于国产化率提升，而ALD赛道的后来者（微导、新凯来等）正在改写竞争格局。

四、国产替代：从不足5%到22.7%的加速之路

4.1 国产化进程关键时间线（2011—2025）

国产薄膜沉积设备从零起步，用十余年时间走完了从“验证突破”到“规模导入”的路径。关键节点如下：

·2011年：拓荆科技实现12英寸PECVD技术突破并出货中芯国际验证——国产薄膜沉积设备首次进入主流晶圆厂；

·2013年5月：拓荆科技首台12英寸PECVD设备实现销售；

·2015年：北方华创硬掩膜PVD（exiTin H430）及Al PAD PVD出海，进入国际先进IC产线；

·2016年：拓荆科技首台12英寸ALD设备出货；

·2018年：北方华创ALD设备突破并进入主流代工厂；拓荆首台ALD通过14nm验证；

·2020年：北方华创非管式LPCVD首次搬入国内集成电路制造龙头企业；14nm CuBS PVD进入长江存储采购名单，打破AMAT垄断；微导纳米实现半导体ALD研制；

·2022年：微导纳米半导体ALD应用于28nm产线；

·2023年：中微公司5月推出首款LPCVD设备；拓荆Thermal-ALD/HDPCVD实现首台产业化；

·2025年3月：新凯来发布CVD/PVD/ALD全系列设备，标志着国产阵营进一步扩容。

国产化率演进轨迹（多口径交叉）：2021年全球口径不足5%（来源：2022年薄膜沉积设备篇研报）；招标口径（2020年1月—2022年2月，6家主要晶圆厂，PVD/CVD类共招标1060台，国产中标58台）约5.5%；招标口径（2019—2022H1，3家晶圆厂897台招标、国产76台）由2019年的5.6%升至2021—2022H1的14.0%；2023年按国内主要厂商薄膜沉积业务营收总和计算约22.7%。

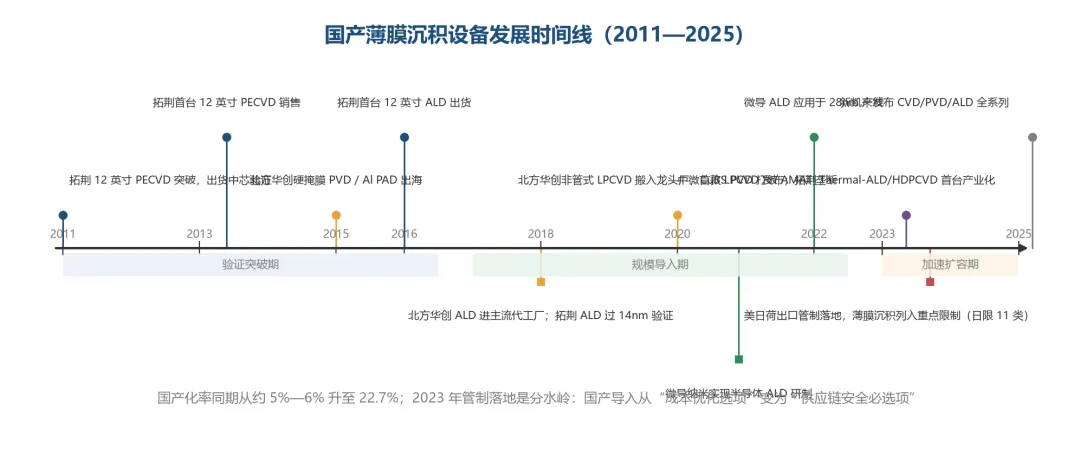

图3：国产薄膜沉积设备发展时间线（2011—2025）

4.2 出口管制与政策催化：从“可选项”到“必选项”

国产替代的紧迫性在2023年出现质变。2023年，美国、荷兰、日本先后启动对华半导体设备出口管制，薄膜沉积被列为重点限制领域之一，其中日本限制设备品类达11种。管制落地前，国产设备导入是晶圆厂的“成本优化选项”；管制落地后，成熟制程产线的国产设备导入已接近“供应链安全必选项”。

与此同时，半导体产业自主可控上升至国家战略层面，财税、产业、投融资等多维度政策持续加码；国内晶圆厂逆周期扩产为国产设备提供了导入场景——据测算，国内在建及规划12英寸晶圆厂合计未建设产能达205.3万片/月。半导体周期也在2023年触底回升，据SEMI预测，全球晶圆厂设备支出2023年同比下降16%至840亿美元后，2024年将同比上升15%至970亿美元。

4.3 国产替代的瓶颈与关键变量

对照其他设备品类的国产化进程，薄膜沉积的替代速度明显偏慢：清洗设备国产化率从2020年的20%升至2023年6月的58%，刻蚀从20%升至44%，CMP从10%升至32%，而薄膜沉积同期仅从约5%—6%升至22.7%。这一差距的成因主要包括：

其一，工艺验证周期长。薄膜沉积设备需与特定工艺节点深度绑定验证，从样机到产线规模化导入通常跨越数年（以拓荆为例，2011年突破至2013年首台销售，至2021年才实现PECVD全介质薄膜规模化覆盖28nm以上制程）。

其二，先进制程仍依赖进口。国产设备当前的主力覆盖区间为成熟制程（28nm及以上），存储专用ALD等领域TEL领先国产1—2代；HDPCVD、FCVD等高端品类国产化仍处验证阶段。

其三，关键零部件与前驱体配套短板。薄膜沉积设备依赖等离子体源、反应腔设计等核心能力，上游零部件（如陶瓷加热器等）国产化率仍较低。

本章小结：国产薄膜沉积设备已跨越“从0到1”的技术验证阶段，进入“从1到N”的规模导入期——2023年出口管制落地是分水岭，将国产导入从商业选择变为安全刚需；但相较清洗、刻蚀，薄膜沉积国产化率仍低约20—35个百分点，先进制程与核心零部件是下一阶段攻坚的两大关口。

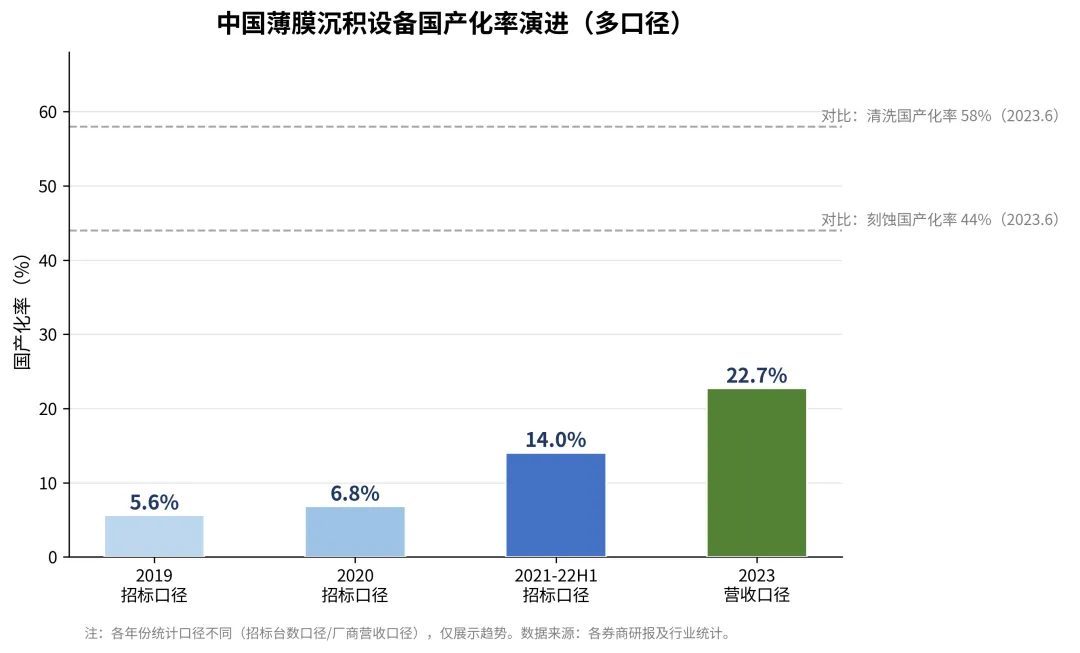

图4：中国薄膜沉积设备国产化率演进（多口径）

五、投资展望与风险提示

5.1 投资逻辑与关注标的

综合前述分析，薄膜沉积赛道的投资逻辑可归纳为“一个主线、两个弹性”：

主线：国产替代的确定性。薄膜沉积是当前国产化率最低（约22.7%）的前道核心设备之一，显著落后于清洗（58%）、刻蚀（44%）；在出口管制常态化、国内晶圆厂扩产（未建设12英寸产能205.3万片/月）背景下，国产导入具备政策、安全、经济性三重支撑。多份研报一致看好该方向：2022年研报推荐拓荆科技、北方华创、中微公司、盛美上海、微导纳米；2023年研报从新股角度推荐微导纳米等。

弹性一：ALD的结构性增长。ALD是增速最快的细分（CAGR 26.3%），且存储对ALD的需求强度为逻辑的4—5倍；在HKMG、3D NAND、先进封装三大场景叠加下，ALD设备厂商的边际弹性最大。微导纳米作为国内首家量产型High-k ALD进入28nm前道产线的厂商，2023年三季度末在手订单约70.8亿元（同比+259%），其2022年营收6.85亿元（同比+60%）、归母净利润0.5亿元。

弹性二：新品类的“零的突破”。中微公司LPCVD（2023年首款产品发布）、拓荆HDPCVD/混合键合设备（Dione 300）、北方华创非管式LPCVD（2020年突破）等新品类正从验证走向量产，每突破一个品类即打开一块此前完全依赖进口的市场。

标的梳理（不构成投资建议）：

5.2 风险提示

1.半导体周期波动风险：设备需求与晶圆厂资本开支强相关，全球晶圆厂设备支出2023年曾同比下降16%（SEMI），若下游扩产不及预期，设备订单与收入将直接承压。

2.技术验证与导入不及预期风险：薄膜沉积设备工艺验证周期长达数年，先进制程（28nm以下）产品验证失败或延后将影响国产厂商份额提升节奏。

3.地缘政治与出口管制升级风险：管制加码可能限制国产厂商获取关键零部件、前驱体及EDA工具，制约产品迭代；同时管制政策变化也可能改变国产化推进节奏。

4.市场竞争加剧风险：新凯来、研微半导体等新进入者涌入，叠加国际巨头降价竞争，可能导致行业竞争烈度上升、盈利能力承压。

5.单一客户/单一业务依赖风险：部分厂商存在客户集中（如拓荆对中芯国际2021年前三季收入占比28.8%）或业务结构单一（如微导光伏收入占比高）问题，业绩波动性较大。
