一、CPO设备：相较于可插拔光模块变化如何？

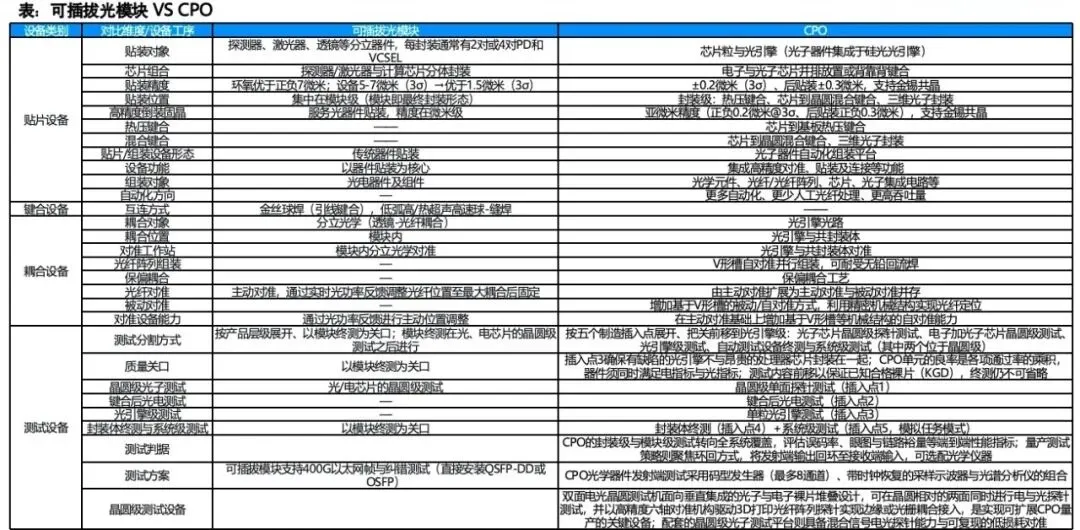

1.1　可插拔光模块与CPO设备变化全对比

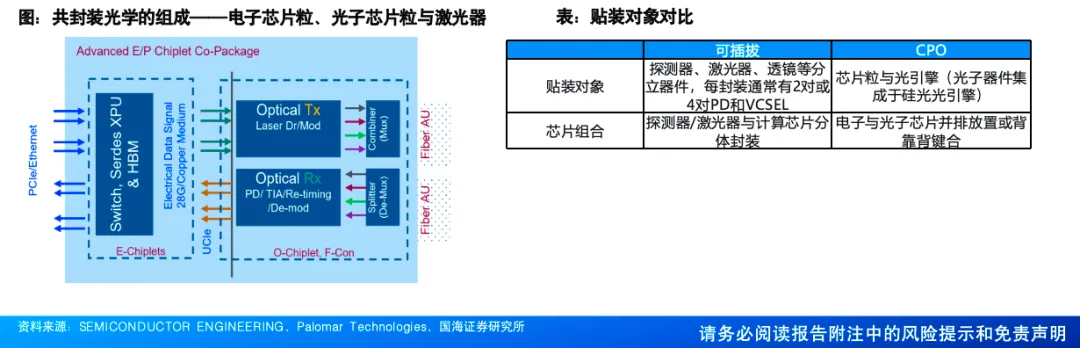

1.1.1　贴片：贴装对象由器件转向芯片与光引擎

贴片设备的差异首先体现在贴装对象——可插拔光模块贴装分立光电器件，CPO贴装芯片粒与光引擎。可插拔光模块封装由探测器与垂直腔面发射激光器构成，经透镜与光纤相连、另一侧连接计算芯片；CPO则将光子器件集成于硅光光引擎，电子与光子芯片并排放置或背靠背键合。

可插拔光模块贴装对象：探测器与垂直腔面发射激光器构成模块封装的收发核心，每个封装通常有2对或4对PD和VCSEL；两者经模塑透镜与光纤相连，透镜中心具有特定间距，探测器与激光器的光孔必须与透镜对准，贴装因此成为整机装配中最关键的工序。计算芯片到探测器与激光器的互连采用金丝球焊完成。

CPO的贴装对象：电路与光路可以分别制造、也可以同片制造；在2.5维或3维组装器件中，电子芯片与光子芯片并排放置或背靠背键合。光子器件集成于硅光光引擎，多个光引擎共享外置光源。

1.1.2　贴片：先进键合成为CPO新增工艺

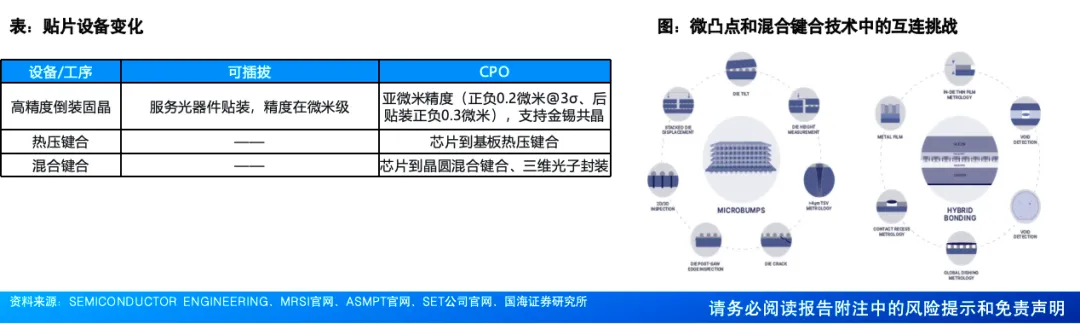

贴片设备变化：高精度倒装固晶升级为光子组装的重要设备，热压键合与混合键合为新增环节。

升级与新增：高精度倒装固晶从可插拔侧的光器件贴装设备，升级为CPO侧光子组装的重要设备，贴装精度进入亚微米级并支持高速金锡共晶；热压键合与混合键合为新增环节——芯片到基板的热压键合、芯片到晶圆的混合键合与三维光子封装进入贴装设备序列。

混合键合可实现更小的互连间距和更高的互连密度。混合键合可实现小于10μm的互连间距，在更小区域内实现更多I/O端子，从而提升带宽和整体性能。相比传统微凸点堆叠在芯片之间形成约30μm的间隙，混合键合采用直接铜-铜连接，可实现芯片间接近零的间距，降低封装厚度，并具有更低的互连电阻和更好的热传导能力，从而改善信号完整性、降低功耗并提升散热性能。

混合键合对制造过程提出更高要求。混合键合对颗粒和有机残留物高度敏感，即使约1μm的颗粒也可能造成缺陷；残留物可能导致接触不良、气体或水分滞留，并形成空洞，进而造成分层或键合不完整，降低机械完整性和电气连接能力。同时，混合键合成本高于传统微凸点技术，并可能需要新增设备和工艺流程。

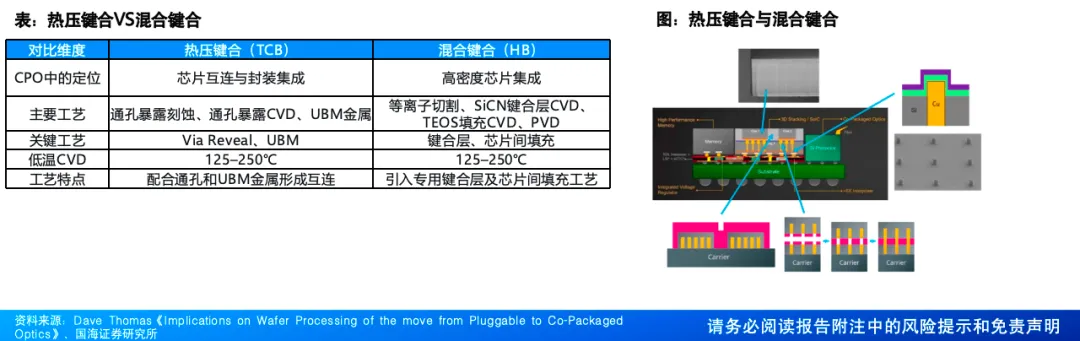

1.1.3　贴片：热压键合与混合键合

热压键合通过热量与压力实现芯片间互连，并配合通孔暴露和UBM金属形成完整的封装互连结构。在CPO封装中，相关工艺包括通孔暴露刻蚀、通孔暴露后的CVD以及用于再布线层（RDL）的UBM金属，其中通孔暴露CVD采用125–250℃的低温CVD工艺，为后续芯片互连和封装提供工艺基础。

混合键合通过引入专用键合层和芯片间填充工艺，实现芯片之间的高密度集成。CPO中的相关工艺包括等离子切割、SiCN键合层CVD、芯片间TEOS填充CVD以及RDL的PVD，其中键合层和芯片间填充均采用125–250℃的低温CVD工艺；相比热压键合，其工艺链进一步引入键合层和芯片间填充等环节。

1.1.4　键合：CPO减少传统打线互连需求

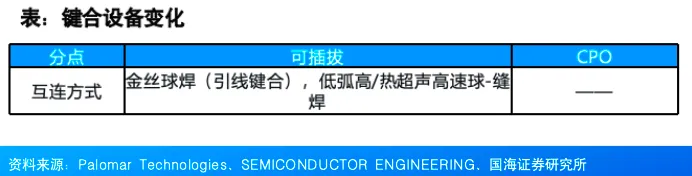

键合的差异在于互连方式：可插拔光模块以引线键合完成芯片互连，CPO基本不需要打线设备。

可插拔光模块的引线键合：可插拔模块内，计算芯片到探测器与激光器的互连采用金丝球焊完成，这一引线键合工艺与气密封装共同构成光子封装的基础工艺——金丝键合、铝丝键合、楔焊与气密封装构成光子封装的完整工艺链；用于该互连的全自动热超声高速球-缝焊设备具备低弧高能力。

打线设备仅对应可插拔光模块的键合需求：球焊对应金丝键合、楔焊对应铝丝键合，服务于模块内芯片与基板的丝线互连，而CPO基本不需要打线设备。围绕光子封装场景，打线设备还发展出低弧高能力与全自动热超声高速球-缝焊工艺，以及球凸点、钉头凸点、晶圆凸点、芯片凸点等工艺能力；键合设备的技术分类还包括立式键合，与球焊、楔焊并列。

1.1.5　贴片：CPO贴装精度迈入亚微米级

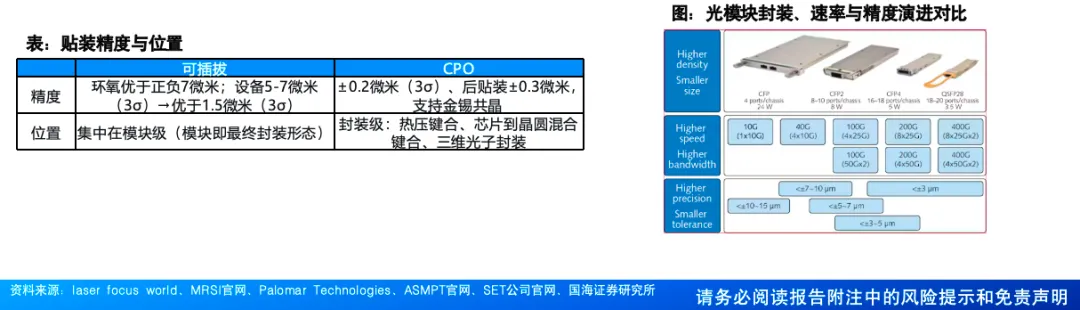

贴装精度是贴片设备的核心差异之一——可插拔光模块侧在微米级，CPO侧进入亚微米级。

可插拔光模块侧的贴装精度：据Palomar Technologies官方博客，导电环氧贴装须保持优于±7微米的精度；设备方面，主流贴片机约为5-7微米（3σ），面向高速光器件提升至优于1.5微米（3σ）。

CPO侧的贴装精度：面向硅光、共封装与晶圆级封装的亚微米贴片方案成为主流，贴装精度收紧至±0.2微米（3σ）、贴装后精度达±0.3微米，并支持高速金锡共晶。

贴装位置的差异——可插拔的贴片工序集中在模块级，CPO的贴片延伸到封装级。

可插拔光模块的贴装位置：贴片工序集中在模块级完成，可插拔模块即为最终封装形态。

CPO的贴装位置：光引擎与计算芯片共封装，2.5维封装将光与电芯片集成于中介层与基板；贴装进入芯片到基板的热压键合、芯片到晶圆的混合键合与三维光子封装等先进封装环节。

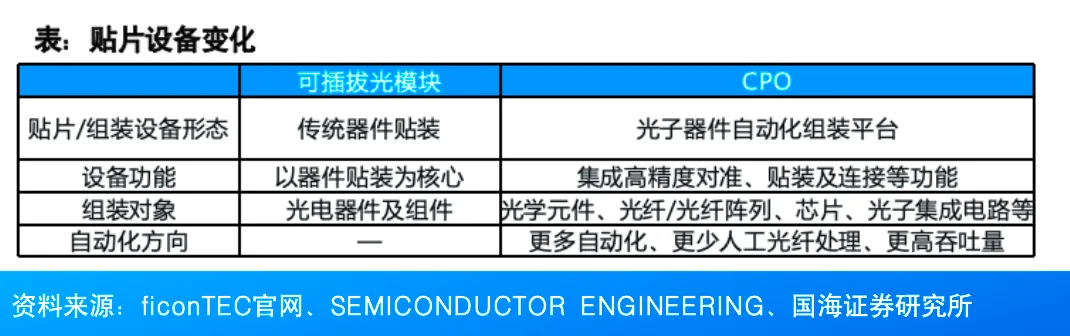

1.1.6　贴片：贴片设备向光子组装平台升级

贴片设备由传统器件贴装进一步向光子器件自动化组装平台延伸。光子器件自动化组装平台以光子器件的芯片级组装为核心，通过高精度对准与贴装，实现光学元件、光纤及光纤阵列，以及芯片和光子集成电路的集成与混合集成，并可用于CPO、光子集成电路等组装场景。

光子器件组装平台进一步将高精度对准、贴装和连接等功能集成于同一设备平台。相关设备具备高精度对准、器件拾取与放置、芯片贴装，并支持光纤对准、光纤阵列组装以及环氧粘接、焊接等工艺。

CPO制造中的组装环节进一步向高自动化、减少人工操作和提高吞吐量方向发展。随着更多光学结构和测试环节转移至晶圆级，CPO制造可更多采用高产量硅制造模式，实现更多自动化、更少人工光纤处理和更高吞吐量。

1.2.1　耦合：由模块级向光引擎级升级

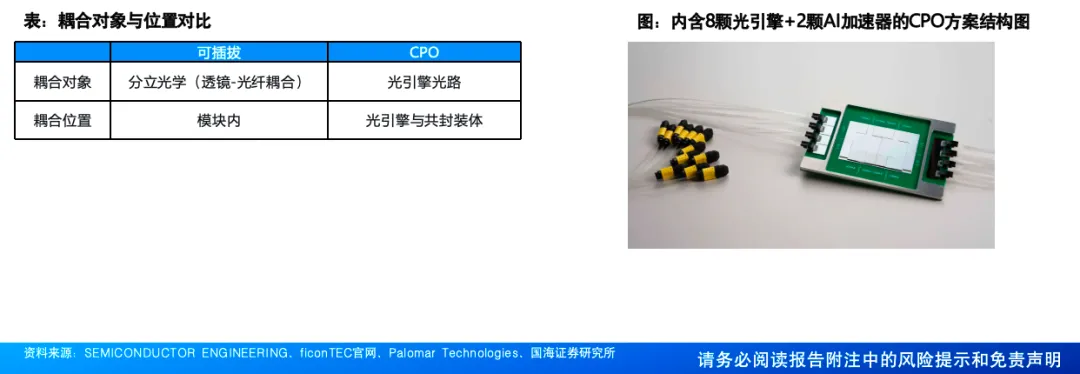

耦合的差异在于耦合对象与位置——可插拔在模块内耦合分立光学，CPO在光引擎级耦合光纤。

可插拔光模块：光子组装的本质，是微光学元件、光纤连接与光电器件芯片的对准-贴装。在可插拔模块内，探测器与激光器经透镜与光纤相连，透镜-光纤耦合属于典型的分立光学耦合。

CPO：进入CPO后，耦合对象上移到光引擎与共封装体，相应的对准-贴装平台面向所有光学元件、光纤与芯片的装配任务，应用覆盖共封装与光子芯片组装。

1.2.2　耦合：从少量对准向多通道并行对准

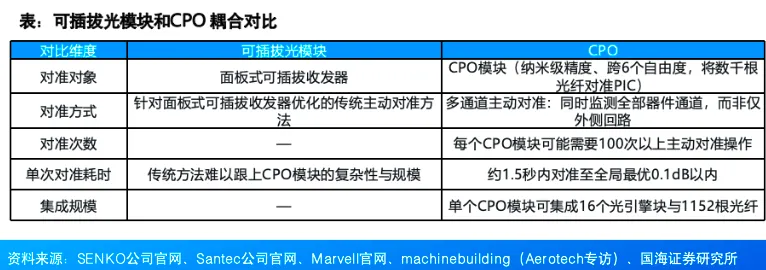

针对面板式可插拔收发器优化的传统主动对准方法，难以跟上CPO模块的复杂性与规模。

CPO侧需要以纳米级精度、跨六个自由度，将数千根光纤对准光子集成电路（PIC）（据SENKO）；据Aerotech专访，现代CPO器件可搭载12至16个或更多光引擎、每个光引擎20至42个或更多通道。每个CPO模块可能需要100次以上主动对准操作，速度与精度对成本效益型制造至关重要。

据Marvell，其与SENKO、Jabil、Mikros联合发布的CPO交换机参考设计中，以太网交换芯片周围环绕16个光引擎块与1152根光纤（128根激光光纤与1024根数据光纤）。为满足经济高效制造的速度与精度要求，单次对准须以秒计；据Santec，目前多通道主动对准系统可在约1.5秒内对准至全局最优0.1dB以内，并同时监测全部器件通道而非仅外侧回路。

1.2.3　耦合：光纤阵列与保偏需求提升

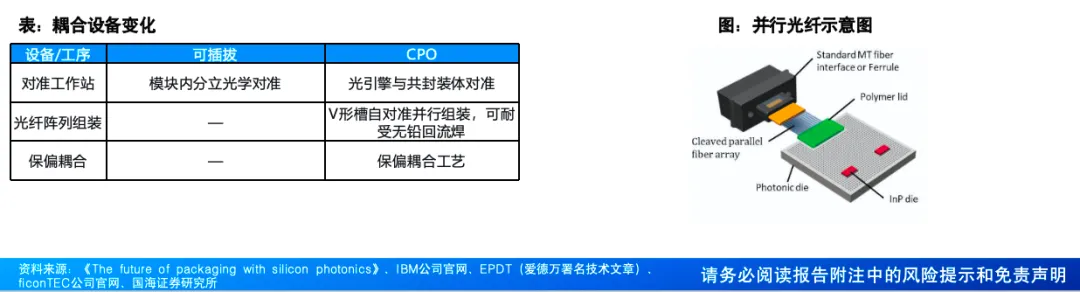

焊接兼容与保偏，是CPO侧光纤耦合新增的两个要求：前者来自可回流焊光纤阵列带来的先测试、后焊接流程，后者来自外置光源对保偏光纤与偏振消光比的要求。

焊接兼容：光纤阵列在光子芯片上定义的V形槽中实现自对准并行组装，并可耐受无铅回流焊，这使光引擎可以先测试、后焊接，为光电共集成铺平了道路；该并行组装工艺与标准的自动化高速贴装机兼容，改善了光子封装的可扩展性与成本效率，实现光引擎的预测试。

保偏：外置光源输出须采用保偏光纤并控制偏振消光比，保偏耦合由此成为光源侧的重要工艺；同时应尽量减少光路中的连接器数量，因为所有连接器都会增加插入损耗与偏振损耗、降低偏振消光比；并确保所有连接器精确对准与抛光、以优化偏振消光比，建立持续的校准与验证流程，定期检查光路是否满足规格要求，确保光信号路径达标。

升级与新增：对准工作站虽为两条路线通用，其对准对象却由模块内分立光学升级为光引擎与共封装体；光纤阵列组装与保偏耦合则是CPO侧新增的工艺环节。

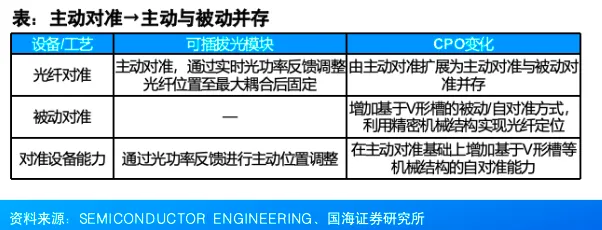

1.2.4　耦合：主动与被动对准并存演进

由以主动对准为主，扩展至主动对准与被动对准并存。主动对准通过实时光功率反馈迭代调整光纤位置，在达到最大耦合后固定；同时，被动对准依靠半导体精度的机械结构实现光纤定位，其中芯片边缘刻蚀的V形槽可提供光纤的自对准定位。

由依靠光功率反馈进行主动调节，扩展至可利用V形槽实现光纤被动自对准。CPO中，V形槽结构用于光纤边缘耦合的被动对准；据IBM（转引自SEMICONDUCTOR ENGINEERING），在芯片上刻蚀V形槽、将光纤放入夹具压入槽内，组装过程中无需分析光路，具备被动自对准与高吞吐量。

对准方式由主动调节进一步扩展至基于精密机械结构的自对准。主动对准需要根据实时光功率反馈不断调整光纤位置，而被动对准则利用芯片边缘V形槽等精密机械结构，使光纤实现自对准定位。

1.3.1　测试：测试关口前移至制造环节

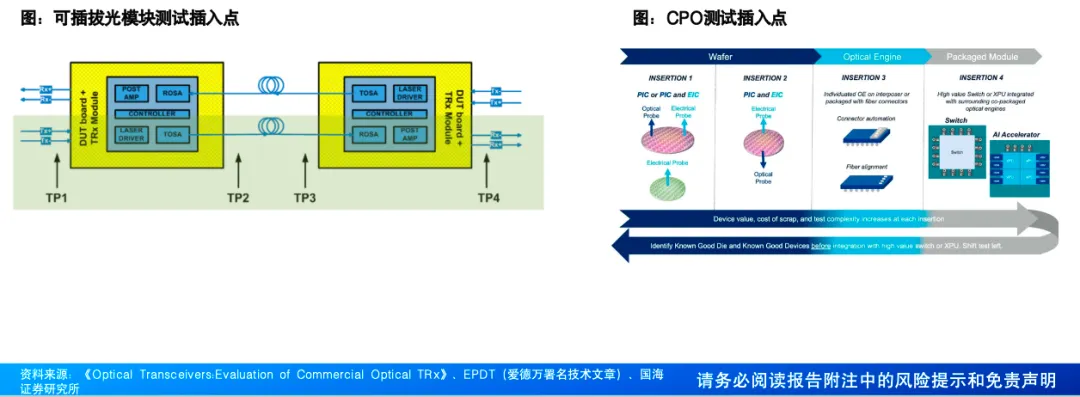

测试设备的分割方式与质量关口双双改变：可插拔按产品层级展开、以模块终测为关口，CPO则按五个制造插入点展开、把关前移到光引擎级；行业层面，200G/通道已有CPO采用，400G/通道时代CPO成为必选。

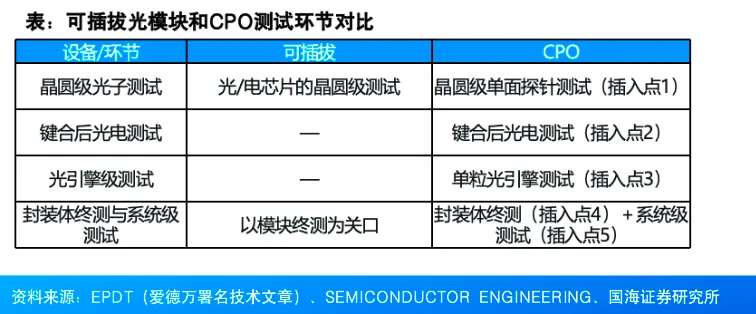

分割方式：可插拔的模块终测在光、电芯片的晶圆级测试之后进行；CPO则把测试拆分为五个插入点——光子芯片晶圆级探针测试、电子加光子芯片晶圆级测试、光引擎级测试、自动测试设备终测与系统级测试，其中两个位于晶圆级。

质量关口：在质量关口的设置上，插入点3确保有缺陷的光引擎不与昂贵的处理器芯片封装在一起——这正是因为CPO单元的良率是各项通过率的乘积，器件须同时满足电指标与光指标；为此测试内容前移以保证已知合格裸片（KGD），终测仍不可省略，因其反馈的封装良率学习价值巨大。

1.3.2　测试1-2：晶圆级电光测试加速发展

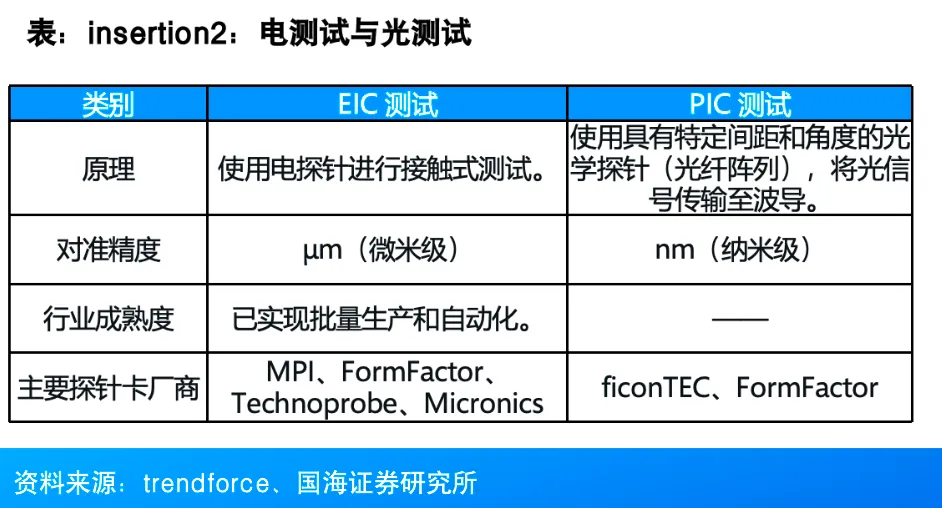

插入点1-2：插入点1为光子芯片单面晶圆级探针测试；光子晶圆与电子晶圆键合后，插入点2为电子加光子芯片的单/双面晶圆级测试。两个插入点的共同作用，是经光栅或边缘耦合器提取插损、偏振相关损耗、响应度等高保真数据，在缺陷裸片进入昂贵封装工序之前将其拦截丢弃。

晶圆级测试设备：对应设备上，双面电光晶圆测试机面向垂直集成的光子与电子裸片堆叠设计，可在晶圆相对的两面同时进行电与光探针测试，并以高精度六轴对准机构驱动3D打印光纤阵列探针实现边缘或光栅耦合接入，是实现可扩展CPO量产的关键设备；配套的晶圆级光子测试平台则具备混合信号电光探针能力与可复现的低损耗对准。

1.3.3　测试3：光引擎级测试成为关键关口

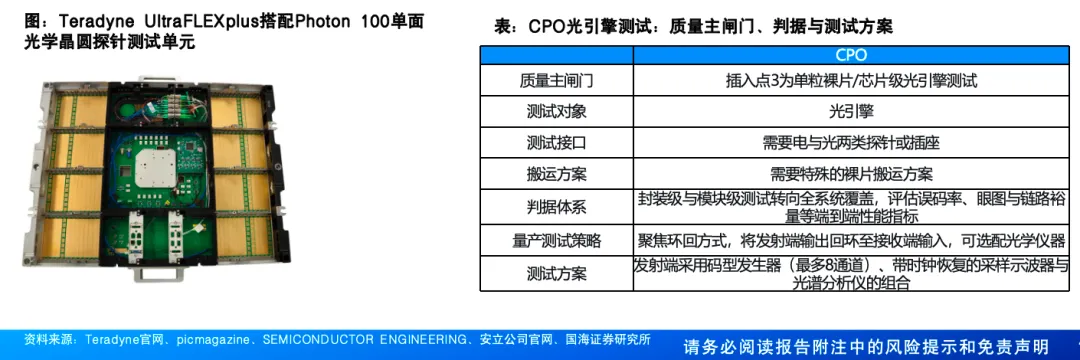

插入点3是CPO的质量主闸门，测试对象由模块变为光引擎；判据体系随之换轨，测试方案也相应不同。

质量主闸门：插入点3为单粒裸片/芯片级光引擎测试，需要电与光两类探针或插座，并需要特殊的裸片搬运方案。

判据换轨：CPO的封装级与模块级测试转向全系统覆盖，评估误码率、眼图与链路裕量等端到端性能指标；量产测试策略则聚焦环回方式，将发射端输出回环至接收端输入，可选配光学仪器。

测试方案：可插拔模块支持400G以太网帧与纠错测试（直接安装QSFP-DD或OSFP），而CPO光学器件发射端测试采用码型发生器（最多8通道）、带时钟恢复的采样示波器与光谱分析仪的组合。

1.3.4　测试4、5：向封装及系统级测试延伸

CPO的整机测试由轻变重，外置光源是CPO特有的配套测试对象。可插拔的测试以模块终测为关口，CPO则延伸到插入点4封装体自动测试设备终测与插入点5模拟任务模式的系统级测试。其中终测单元须集成光与电测试、同时验证单个器件与CPO系统整体功能，而连接器设计无标准化、需定制运动与对准系统；测试机与搬运系统采用分体架构，热头、机械搬运、测试插座、负载板等各自独立运行；加之半导体测试行业缺少光学探针、光纤连接器操作与光学仪器的明确标准，光路校准相当耗时。
