——从单粒子翻转到大模型上天:抗辐照技术如何成为太空经济的“隐形底座”

宇航级抗辐照技术是保障电子系统在范艾伦辐射带、银河宇宙线、太阳质子事件等恶劣空间辐射环境中长期可靠工作的系统性工程,涵盖材料与工艺级加固(RHBP)、器件与电路级设计加固(RHBD)、系统与体系结构级加固、屏蔽防护、抗辐照保证与试验评估(RHA)五大技术域。本报告通过对全球公开渠道信息的深度搜集与分析,得出以下核心结论:
第一,市场稳步增长、结构深刻变迁,全球宇航级抗辐照电子市场规模约20亿美元量级,多家机构预测未来十年保持4%—6%的年复合增速:Market Research Future测算2025年市场规模20.1亿美元、2035年达29.9亿美元(CAGR 4.05%)[2];Precedence Research测算2025年19.6亿美元、2035年34.1亿美元(CAGR 5.69%)[6]。结构上,设计加固(RHBD)路线已占据56.1%的收入份额,传统专用工艺加固(RHBP)被困在150nm节点,产业重心正从“工艺垄断”转向“设计+商用工艺”的多元共生格局[2]。
第二,技术飞轮已经形成闭环,抗辐照产业遵循“环境建模与机理认知→材料与工艺加固→器件与电路设计→系统与体系结构加固→屏蔽与整机防护→抗辐照保证与试验→型号搭载与在轨验证→规模应用与数据反哺”的八环节单向演进循环,每一轮在轨数据都会把加固基线推向新一代产品,形成自我强化的技术飞轮。
第三,太空算力成为最大增量场景,2025年5月14日,之江实验室与国星宇航成功发射“三体计算星座”首批12颗计算卫星,单星最高算力744TOPS、组网总算力5POPS,抗辐照采用原生宇航级芯片与特色工艺,核心器件完全国产化[1]。意法半导体测算低轨卫星半导体可及市场2030年将接近30亿美元、约为2025年的4倍[7]。抗辐照能力正从“可靠性配角”升级为“太空算力基础设施的第一张船票”。
第四,国产替代进入深水区,紫光国微是国内唯一量产百万门级抗辐射宇航FPGA的企业、市占率超过60%[42];臻镭科技CX9840射频收发芯片通过100krad(Si)总剂量和79.3MeV·cm²/mg单粒子效应验证,实现对国外禁运芯片的国产替代[48][50];航宇微玉龙810芯片通过天舟六号在轨验证[55]。国内企业已在FPGA、射频、电源管理、模拟器件、AI处理器等细分赛道形成梯队化布局。
宇航级抗辐照(Radiation Hardening,中文亦称抗辐射加固、抗辐照加固)技术,是指通过材料、工艺、电路设计、体系结构与屏蔽防护等手段,使电子元器件及系统在空间辐射环境中保持功能正常、性能不退化或可恢复的一类工程技术总称。其核心对抗对象是三类物理机制迥异的辐射效应:一是总电离剂量效应(TID),高能光子与带电粒子在氧化层中产生俘获电荷,导致阈值电压漂移、漏电流增大、双极器件增益衰减,随时间累积不可逆;二是位移损伤效应(DDD/TNID),高能质子、中子轰击晶格产生缺陷,主要劣化太阳能电池、CCD/CMOS图像传感器与双极器件;三是单粒子效应(SEE),单个高能重离子或质子沿径迹沉积电荷,引发单粒子翻转(SEU)、单粒子闩锁(SEL)、单粒子功能中断(SEFI)、单粒子瞬态(SET)、单粒子烧毁(SEB)与栅击穿(SEGR)等瞬时或灾难性故障。三种机制物理上互不相关——通过其中一项考核并不意味着覆盖了另外两项,这是欧洲航天标准化合作组织(ECSS)在抗辐照保证标准中反复强调的基本原则[31]。
从产业视角看,抗辐照能力直接决定了电子系统的“太空生存权”。一颗普通商用芯片在低地球轨道可能每天发生数次位翻转,在太阳质子事件期间更会面临闩锁烧毁风险;而载人飞船、深空探测器、导航与通信卫星对可靠性的要求是“数十年寿命期内平均故障间隔以十年计”。贝宜系统(BAE Systems)的RAD750处理器可承受高达1Mrad的总电离剂量、在重离子环境下免疫闩锁,其平均无故障时间以数十年在轨运行计[14]。因此,抗辐照技术不是锦上添花的“性能选项”,而是所有航天电子系统的“生存许可证”与商业航天规模化的“隐形底座”。

图1-1 NOAA“GOES”系列卫星太阳紫外成像仪(SUVI)六波段拍摄的太阳影像。太阳高能粒子事件是航天器辐射环境的主要威胁之一(图片来源:NOAA/NESDIS,公有领域)[67]
抗辐照技术的诞生带有强烈的偶然性与战略色彩。1958年,美国“探险者一号”卫星搭载盖革计数器发现了环绕地球的范艾伦辐射带,人类首次意识到近地空间充满高能带电粒子。1962年7月9日,美国在太平洋上空约400公里处实施代号为“星鱼”(Starfish Prime)的140万吨当量高空核试验,向磁层注入约10²⁹量级的高能裂变电子,人为制造了一条持续数年的人工辐射带,使内范艾伦带部分区域强度抬升数个数量级[10]。次日发射的世界第一颗有源通信卫星Telstar 1首当其冲:其指令电路因辐射损伤于1962年11月出现异常,虽经地面抢救短暂恢复,最终于1963年2月21日永久失效;Ariel 1、TRAAC、Transit 4B等多颗卫星同期受损或报废[9][10]。这次“用卫星换来的教训”直接催生了宇航级抗辐照学科,并推动1963年《部分禁止核试验条约》禁止太空核试验。此后六十余年,该领域沿“器件加固(1960—1980年代,以双极/SOS工艺为主)→工艺加固体系化(1980—2000年代,SOI与加固CMOS产线、QML认证体系建立)→设计加固崛起(2000—2015年,RHBD借助商用工艺降本增效)→系统容错与COTS革命(2015年至今,商业星座以软件容错换取成本优势)”的路径演进,如今正迈入“太空算力原生抗辐照”的新阶段。

图1-2 航天飞机部署Telstar系列卫星。Telstar 1的失效直接催生了宇航级抗辐照学科(图片来源:NASA,公有领域)[64]

图1-3 范艾伦辐射带探测任务相关影像,辐射带模型是所有抗辐照设计的输入源头(图片来源:NASA,公有领域)[64]

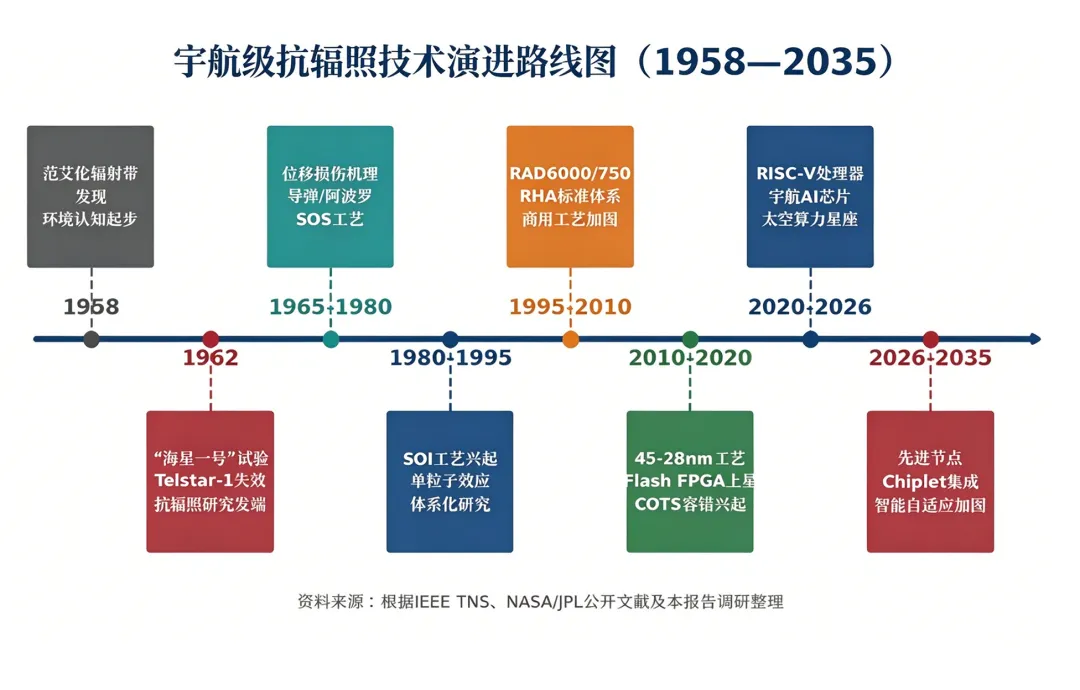

图1-4 宇航级抗辐照技术演进路线图(1958—2035):从辐射带发现到太空算力原生加固
当前宇航级抗辐照形成四条主流技术路线:工艺加固(RHBP,Radiation Hardened by Process)通过SOI/SOS衬底、加固栅氧、浅沟槽隔离(STI)加固等专用工艺从物理层面消除寄生通路,抗总剂量能力可达300krad—1Mrad以上,但工艺节点长期停滞在150nm附近、流片成本高昂,美国仅保留三家可信RHBP代工厂[2][18];设计加固(RHBD,Radiation Hardened by Design)在商用工艺上通过三模冗余(TMR)、纠错码(EDAC)、DICE触发器、保护环与环形栅晶体管等设计手段实现加固,芯片成本可降低40%—60%,已占据市场收入的56.1%,并向65nm/45nm乃至12nm先进节点迁移[2];屏蔽防护(RHBS,Radiation Hardened by Shielding)以铝、钽及梯度Z材料吸收粒子能量,对总剂量效果显著但无法抵御银河宇宙线高能重离子,且付出质量代价;COTS+系统容错路线直接选用商用现货器件,辅以筛选升级(up-screening)、软件TMR、配置存储器刷新(scrubbing)与看门狗恢复,以最低成本满足低轨短寿命任务需求。四条路线并非互斥,现代航天器普遍采用“关键单机用RHBP/RHBD器件、载荷用COTS+容错、整机辅以局部屏蔽”的混合策略。

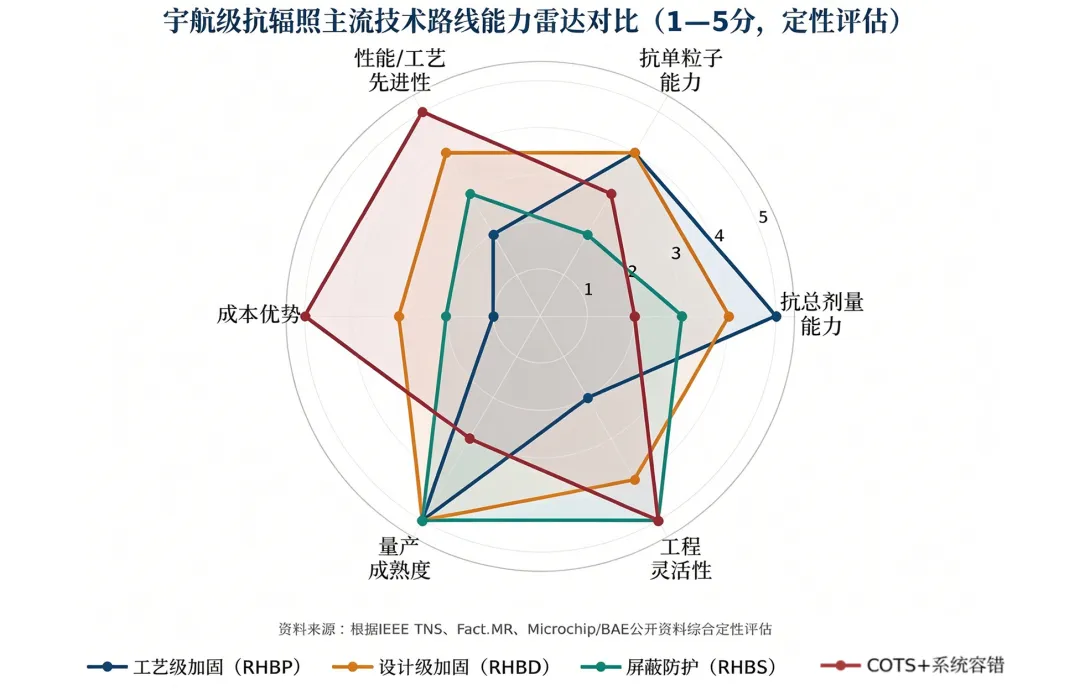

图1-5 四条主流技术路线多维能力雷达图:RHBP抗总剂量最强,RHBD综合均衡,COTS+成本与灵活性占优
表1-1 宇航级抗辐照主流技术路线对比表(转置呈现:字段为行、路线为列)
从全球格局看,美国拥有最完整的抗辐照产业体系:BAE系统公司垄断高可靠宇航级处理器(RAD750系列装备数百个航天器,包括“毅力号”火星车与詹姆斯·韦伯空间望远镜[13][66]),霍尼韦尔与SkyWater维持战略级加固产线(2024年9月美国国防部依据《国防生产法》第三篇向霍尼韦尔普利茅斯工厂授予2580万美元,维持90nm战略抗辐照微电子制造能力[18]),Microchip、AMD、德州仪器、瑞萨(收购Intersil)覆盖FPGA、电源与信号链,NASA喷气推进实验室(JPL)与海军研究实验室(NRL)主导机理与标准研究。欧洲以ESA为中枢,意法半导体(拥有49年历史的航天事业部)、Teledyne e2v、Frontgrade Gaisler、3D Plus构成器件与存储阵营,ECSS/ESCC标准体系全球通行。中国则形成“国家队+上市公司+初创企业”三级梯队:航天科技集团九院772所(北京微电子技术研究所)是国内最大的宇航级集成电路设计单位[40];中科院微电子所建成2.0μm至0.13μm系列抗辐照SOI CMOS工艺平台[39];紫光国微、复旦微电子、成都华微、臻镭科技、振华风光、航宇微等上市公司在细分品类实现规模化供货;星辰基石等初创企业2025—2026年连续完成亿元级融资[59][60]。2025年国内入轨商业卫星约310颗,2026年两大低轨星座规划发射1200—1500颗,机构测算2026年国内宇航级芯片市场近50亿元、同比增长约20%,2030年赛道空间可达80亿元[43]。

图1-6 NOAA“GOES-18”静止轨道气象卫星拍摄的西半球全圆盘影像。低轨巨型星座的组网竞赛正在重构抗辐照电子的需求曲线(图片来源:NOAA,公有领域)[68]
技术概念与原理, 材料与工艺级加固通过改变芯片制造的物理基础来提升抗辐照能力:SOI(绝缘体上硅)工艺在器件下方引入埋氧层,将每个晶体管隔离在独立硅岛上,从物理上切断单粒子闩锁的寄生可控硅通路;SOS(蓝宝石上硅)进一步实现全介质隔离;加固栅氧工艺通过氮化、氟掺入与低温退火减少氧化物中的空穴俘获,抑制阈值电压漂移;STI加固通过加深隔离沟槽、掺杂阻挡层抑制寄生漏电。技术重难点集中在三点:一是加固工艺与主流商用工艺互不兼容,需要独立产线与独立器件模型,国内中科院微电子所历时多年才建成覆盖2.0μm至0.13μm的系列抗辐照SOI CMOS工艺平台,并配套PDK、标准单元与专用IP[39];二是低剂量率增强效应(ELDRS)使双极器件在真实空间低剂量率下的损伤远超实验室高剂量率试验的预测,需要超β晶体管与全介质隔离双极工艺等专门对策,振华风光即基于该类工艺平台开发出低剂量率下抗总剂量≥100krad(Si)的运算放大器与电压基准[53];三是先进节点下埋氧层减薄、鳍式结构(FinFET)与环绕栅(GAA)结构带来新的电荷收集几何,机理研究仍在演进。典型技术参数方面,专用RHBP产线器件抗总剂量能力可达300krad—1Mrad(Si),RAD750芯片级指标即达1Mrad[14];中科院微电子所基于自主0.35—0.13μm SOI工艺开发了7个门类130余款货架产品,覆盖抗辐照SRAM、总线接口、MCU、电源管理与分立器件[39]。功能与解决方案思路:RHBP是“一劳永逸”的路线——器件级可靠性无需系统设计补偿,特别适合不愿承担容错设计风险的战略与高价值任务;其代价是工艺代差,产业界正通过“商用工艺+设计加固”与“SOI先进化”两条路径对冲这一劣势。
技术概念与原理, RHBD在标准商用工艺上通过电路与版图设计抵御辐射:三模冗余(TMR)将关键逻辑复制三份并以多数表决器屏蔽单点错误;EDAC纠错码(典型为SEC-DED,即纠一检二)保护存储阵列;DICE等双互锁存储单元利用交叉耦合结构使单粒子电荷无法单独翻转状态;保护环(guard ring)收集衬底多余电荷防止闩锁;环形栅晶体管(ELT)消除鸟嘴效应引起的边缘漏电。技术重难点在于:冗余带来20%—100%的面积与功耗开销,如何按辐射敏感性“精准加固”而非“全面加固”是核心设计艺术;先进节点下电荷共享效应使单粒子可同时翻转多个相邻节点(MCU),传统DICE失效,需要版图级间距约束与新型加固单元;时钟与模拟电路无法简单三模化,SET滤除与延迟表决技术门槛高。典型技术参数:采用RHBD的VORAGO VA41630微控制器(ARM Cortex-M4)抗总剂量超过200krad,并获得美国国防后勤局QML-Q+最高可靠性认证[29];国产BM3803FMGRH处理器(772所,2011年)基于SPARC V8架构,综合采用带表决器的TMR、SEC-DED纠错与奇偶校验机制,成为我国首款自主研制上星应用的抗辐照微处理器,装备神舟十四号载人飞船[37][41]。功能与解决方案思路:RHBD的本质是把可靠性从“工艺资产”转化为“设计资产”,使抗辐照能力可以跟随商用工艺节点持续升级——NASA新一代高性能宇航级计算处理器HPSC即采用12nm工艺与RISC-V架构、以容错多核设计实现RAD750百倍算力[15][16],标志着设计加固路线正式接管宇航级计算的旗舰地位。
技术概念与原理, 系统级加固承认器件会失效,转而通过体系结构吸收故障:多机热备/冷备与交叉切换、软件三模冗余、FPGA配置存储器周期性刷新(scrubbing)防止错误累积、看门狗与自动重启、故障检测隔离恢复(FDIR)软件、以及基于遥测的健康管理。技术重难点:故障模式建模必须覆盖共模失效(同一批COTS器件可能对同一粒子敏感);刷新周期与翻转率的匹配需要在轨数据标定;多机表决的同步与仲裁本身不能成为单点。典型技术参数与案例:欧洲AT697F处理器在100MHz主频下功耗约1W、抗总剂量不小于300krad(Si)、SEL阈值不低于70MeV·cm²/mg、单粒子功能中断在轨错误率不高于1×10⁻⁵错误/(器件·天)[37];SpaceX星链与“机智号”火星直升机则证明COTS器件经体系结构加固后可胜任地外任务。国内“玉龙810”AI芯片通过天舟六号货运飞船在轨验证,实现超10万次零错误运行,INT8算力12TOPS、能效比2TOPS/W[55][54]。功能与解决方案思路:系统级加固是商业航天的“成本破局点”——当单星芯片预算被压缩到20—50万元量级[43],只有“COTS器件+系统容错”才能同时满足成本与批量要求;其技术壁垒从芯片转移到架构软件与在轨数据积累,这正是初创企业切入的战略窗口。

图2-1 欧空局“火星快车”号高分辨率立体相机拍摄的火卫一表面。火星快车自2003年发射以来已在火星轨道工作二十余年,是系统级加固与在轨故障管理思想的长寿命实践(图片来源:ESA/DLR/FU Berlin,CC BY-SA 3.0 IGO)[69]
技术概念与原理, 屏蔽防护利用物质对带电粒子的阻止本领衰减辐射场:低能质子和电子可被数毫米铝有效阻挡;钽等高原子序数材料用于局部点屏蔽;梯度Z结构(高Z内衬+低Z外层)抑制高Z材料中产生的轫致辐射X射线;含氢材料(聚乙烯、水)对中子与质子有独特慢化效果。技术重难点:屏蔽对TID和位移损伤有效,但对GeV级银河宇宙线重离子几乎无效——高能重离子穿透数厘米铝后仍足以引发SEU,因此屏蔽不能替代器件加固,只能降低累积剂量与低能事件率;屏蔽质量与航天器质量预算存在刚性矛盾,需要“集中式屏蔽舱+局部点屏蔽”的优化设计;屏蔽仿真依赖Geant4、SPENVIS等工具对次级粒子输运的精确建模。典型技术参数与案例:NASA朱诺号木星探测器的钛屏蔽舱每面壁厚约1厘米、面积近1平方米,整个屏蔽舱重约200千克,内部容纳20余套电子组件,使电子设备在木星极端辐射带中的“老化速度”大幅减缓[11];欧罗巴快帆(Europa Clipper)同样采用集中式屏蔽舱设计,将星载电子设备集中于屏蔽舱内穿越木卫二强辐射环境[12][13]。功能与解决方案思路:屏蔽是“剂量经济学”——每增加一倍屏蔽厚度,收益递减而质量成本递增,最优解通常是把敏感器件集中布置于舱内并利用星上既有结构(燃料箱、设备板)作为天然屏蔽;对低轨商业星座而言,屏蔽策略正从“厚屏蔽”转向“薄屏蔽+器件加固+轨道规避”的组合优化。

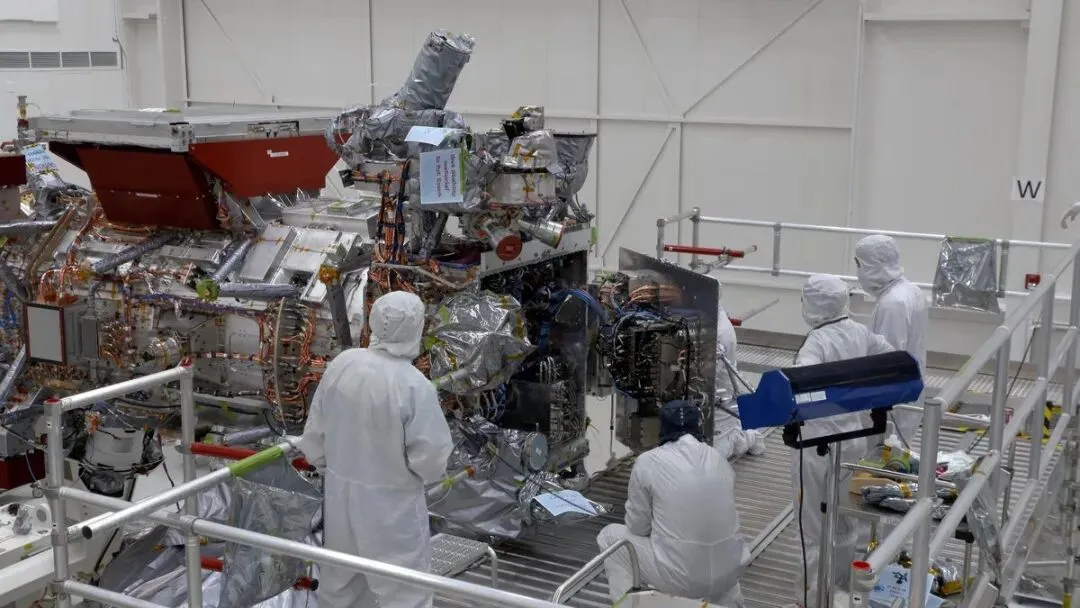

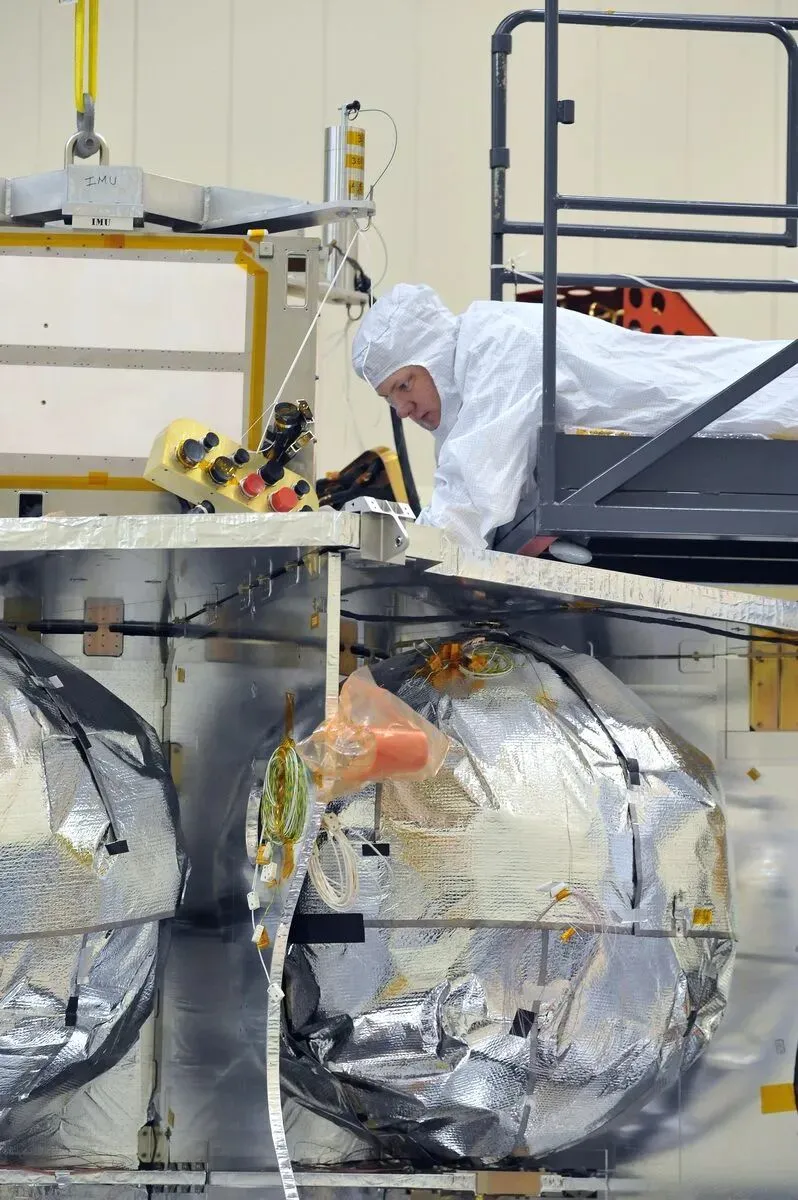

图2-2 NASA“欧罗巴快帆”探测器屏蔽舱合拢,集中式屏蔽是木星系任务的生存前提(图片来源:NASA,公有领域)[12]

图2-3 朱诺号钛辐射屏蔽舱安装现场,壁厚约1厘米、总重约200千克(图片来源:NASA,公有领域)[11]
技术概念与原理, 抗辐照保证(RHA)是把“加固能力”转化为“可置信承诺”的制度化流程:从任务辐射环境规范出发,分解到器件级试验判据(TID、DDD、SEE三类独立考核),再经鉴定试验、批次验收、在轨数据回归形成闭环。国际标准体系以美国MIL-STD-883 Method 1019(钴-60总剂量试验,含针对ELDRS的低剂量率条件D与强制退火再测步骤,现行版本为2024年4月Change 2)[32][33]、MIL-PRF-38535 QML认证体系,以及欧洲ECSS-Q-ST-60-15C(2025年3月Rev.1版,明确要求辐射设计裕度RDM≥2,并将TID+DDD+SEE三类效应的保证计划一体化)[31][33]、ESCC 22900/22500/25100系列试验规范为骨干;国内对应GJB 548B、QJ 10005A等标准。技术重难点:单粒子试验依赖重离子加速器,束流时间全球稀缺——兰州重离子加速器国家实验室设有专门的单粒子效应实验终端(TR5),面向宇航级器件开展检测试验[36];器件表面LET值需扣除封装与窗口衰减,试验结果外推到在轨率依赖CREME96等环境模型与Weibull截面拟合;不同机构判据存在差异(JPL要求LET阈值75MeV·cm²/mg,ESA/ECSS为60MeV·cm²/mg)[33]。功能与解决方案思路:RHA体系是产业规模化的“信任基础设施”——没有统一标准与认证,每一颗卫星都要重复昂贵的定制验证;随着商业星座批量采购,以批次统计与在轨数据为基础的新型保证模式(如基于任务剖面的裁剪认证)正在形成,这也是国产器件进入国际供应链必须跨越的制度门槛。

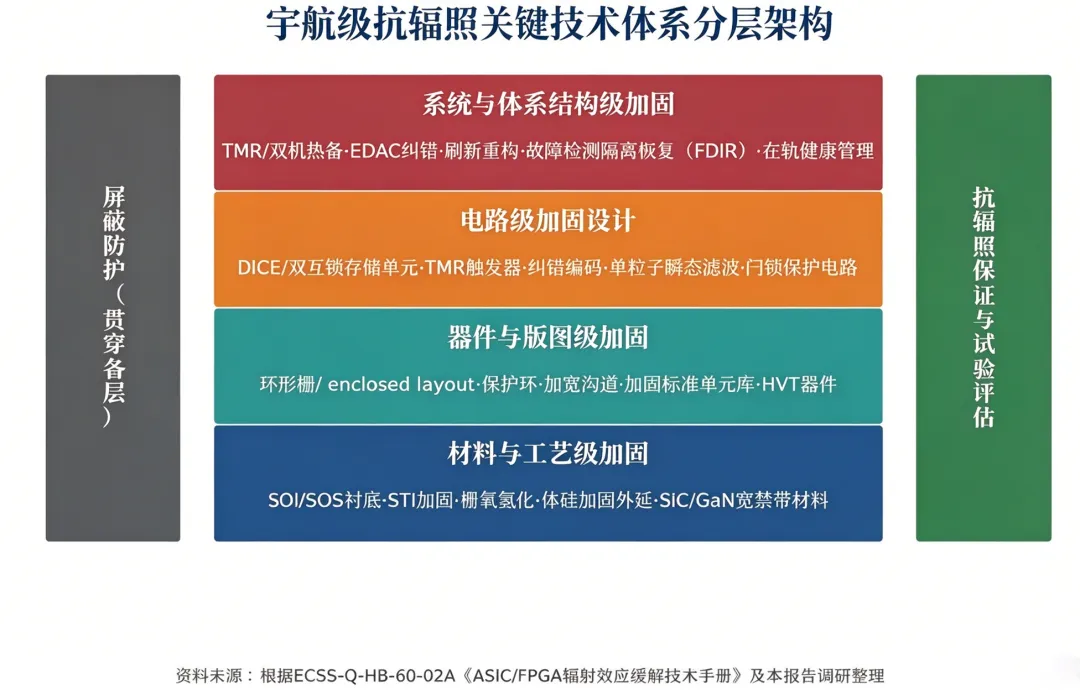

图2-4 宇航级抗辐照技术体系分层架构:材料工艺、器件版图、电路、系统四层递进,屏蔽与保证体系贯穿始终

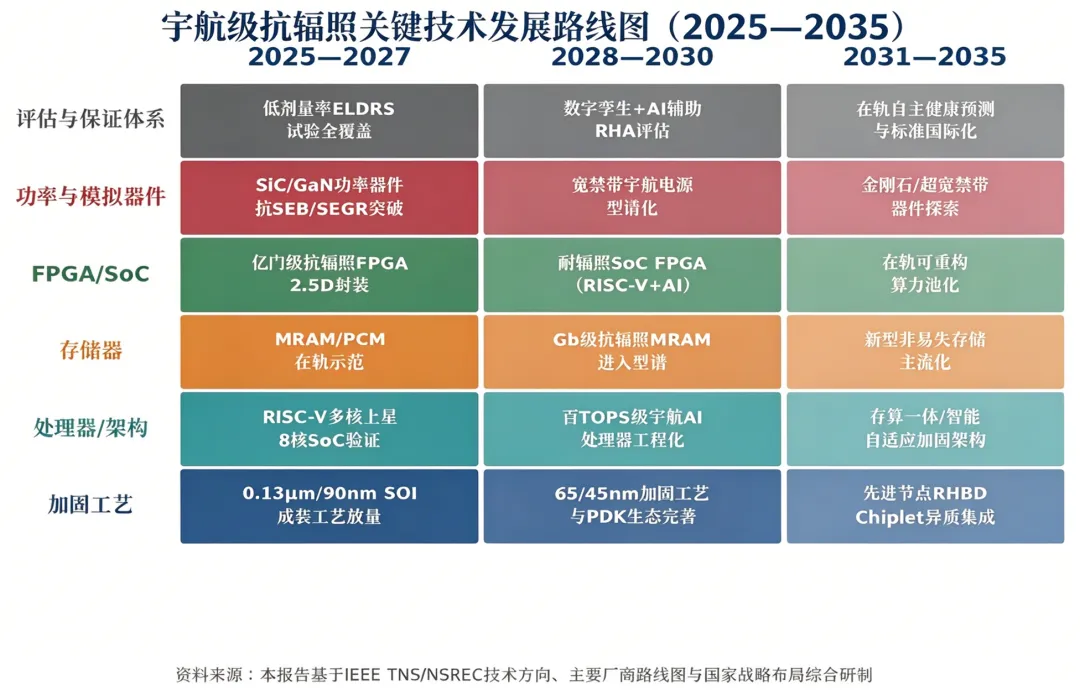

图2-5 宇航级抗辐照关键技术发展路线图(2025—2035):加固工艺先进化、处理器RISC-V化、存储新型化、验证智能化

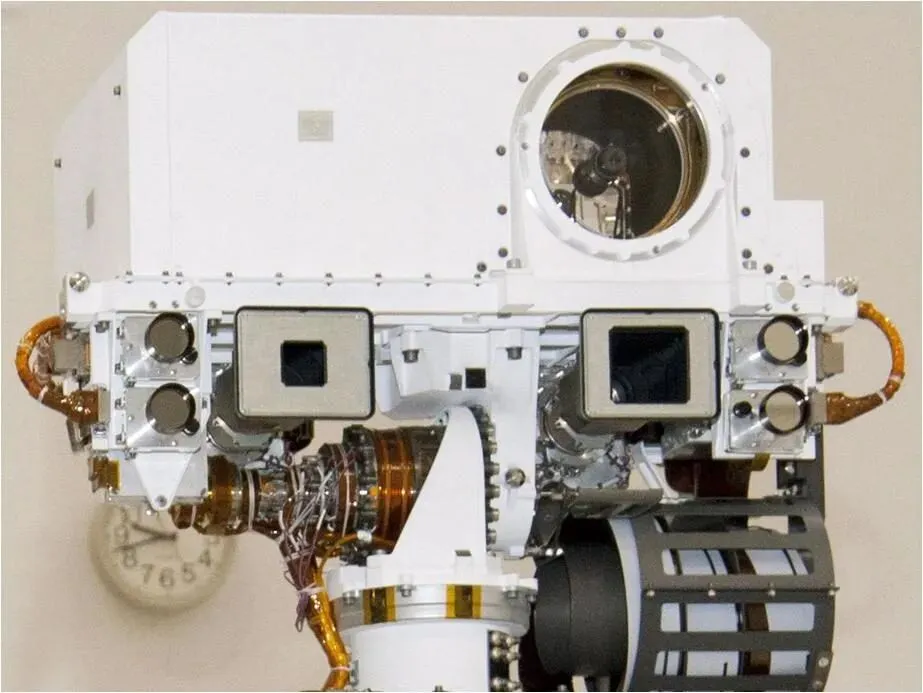

图2-6 “好奇号”火星车,其计算核心为抗总剂量1Mrad的RAD750处理器(图片来源:NASA,公有领域)[64]
宇航级抗辐照技术的产业化不是线性链条,而是一个自我强化的飞轮:环境建模与机理认知为加固设计提供输入;材料与工艺级加固把认知转化为器件物理能力;器件与电路级设计加固将物理能力转化为可用芯片;系统与体系结构加固把芯片集成成可靠整机;屏蔽与整机防护在总体层面优化剂量预算;抗辐照保证与试验为全流程提供可置信背书;型号搭载与在轨验证完成真实环境的终极考核;规模应用与数据反哺把在轨失效率、翻转率、退化管理数据回流到环境模型与设计基线,推动下一代加固技术迭代。八个环节通过单向箭头首尾相衔,每完成一轮循环,产业的技术基线、成本曲线与市场容量同时上移——这正是“技术飞轮”的物理实质。

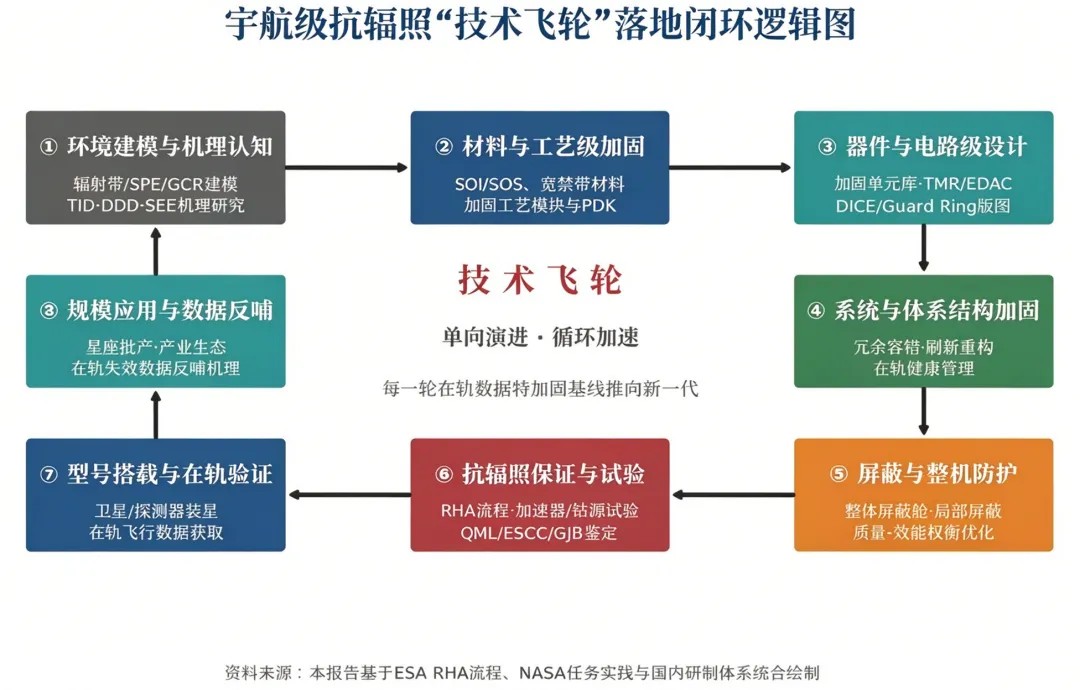

图3-1 宇航级抗辐照技术落地闭环逻辑图:长方形矩阵色块以单向箭头连接,表示从技术突破到产业应用的八个单向演进步骤,规模应用的在轨数据回流至环境建模环节,驱动飞轮循环加速
技术飞轮的八个环节看似首尾相衔、匀速转动,但产业实践表明,研发成果在三个特定的转化节点上集中湮灭——机理成果走不出实验室、芯片成果进不了整机、样片成果等不到首飞。这三个节点被产业界形象地称为“死亡之谷”,它们分别位于飞轮的①→②(认知到工艺)、②→④(芯片到系统)、⑥→⑧(试验到应用)区段。能否跨越这三道谷,取决于主体是否掌握平台化资产、复用化架构与在轨数据入口三类关键杠杆,以下逐一拆解。
第一道“死亡之谷”:从机理认知到工艺平台(①→②),死于“没有产线承接的论文”。这一区段的任务是把辐射物理机理转化为可制造、可设计的工艺菜单,其难点不在科学发现而在工程承接:加固工艺与主流商用产线互不兼容,需要独立的器件模型、工艺设计套件(PDK)、标准单元库与长期维护的产线投入,任何一环缺失,机理成果就只能停留在期刊论文层面。中科院微电子所的实践提供了正面样本——其历时多年建成覆盖2.0μm至0.13μm的系列抗辐照SOI CMOS工艺平台,并配套PDK、标准单元与专用IP,形成“工艺平台+设计套件+货架产品”三位一体格局,使机理成果得以沉淀为7个门类130余款抗辐照产品[39]。跨越此谷的关键启示是:机理研究必须与工艺平台立项同步规划,以“平台先行、器件跟进”的节奏摊薄产线沉没成本;反之,单点器件攻关即使指标先进,也会因缺乏可持续的工艺底座而随项目结束而消亡。
第二道“死亡之谷”:从芯片到系统(②→④),死于“无法复用的单点设计”。芯片级加固能力若不能被整机低成本调用,就只能在少数型号中零星使用,无法形成规模收益。跨越此谷的核心是把加固能力“资产化、复用化”:一方面将TMR表决、SEC-DED纠错、奇偶校验等容错机制固化为标准设计框架——772所BM3803FMGRH处理器正是通过这一路径,使后续国产宇航级CPU得以在同一容错框架上快速迭代[37];另一方面以系统需求反向定义芯片,星辰基石提出“系统定义芯片”方法论,从航天器真实任务剖面出发协同定义算法、架构、芯片、板卡与软件,并搭建“电路设计—版图设计—制造工艺—地面试验—飞行验证”的五层抗辐照加固体系,将加固决策从器件层级前移到系统层级[60][61]。此谷的深层逻辑在于:单芯片的可靠性指标再高,若缺少配套的容错IP库、参考板卡与软件工具链,整机厂商仍需自行承担高昂的二次加固成本,芯片便永远停留在“样品”而非“产品”。
第三道“死亡之谷”:从试验认证到规模应用(⑥→⑧),死于“等不到的首飞机会”。这是飞轮中最容易断裂、也最具中国特色的瓶颈区段:单粒子试验依赖重离子加速器,束流时间全球稀缺;宇航级认证周期漫长且费用高昂;而最关键的是,没有飞行履历的器件难以获得型号选用,没有型号选用又永远无法积累飞行履历,形成“鸡生蛋、蛋生鸡”的死锁。破局之道在于“搭车验证+数据共享”:航宇微玉龙810芯片借助天舟六号货运飞船完成在轨验证、实现超10万次零错误运行后,迅速确立宇航级可靠性背书并支撑遥感在轨处理业务[54][55];星辰基石的自研算法依托SJ-21、千帆系列多颗卫星完成数年在轨稳定运行,形成“芯片+板卡+软件工具+试验验证+在轨数据”的稀缺闭环能力[61]。商业星座的批量发射正在系统性拓宽这一谷口——当每年有数百颗卫星入轨,新器件的搭车验证机会呈数量级增长,以批次统计与在轨遥测数据为基础的新型保证模式也随之取代传统的单点鉴定模式。
综观三个“死亡之谷”,其共性在于:断裂点都不在单一技术环节内部,而在环节之间的“接口”——机理与产线的接口、芯片与整机的接口、试验与型号的接口。凡能同时握有“在轨数据入口”与“加固设计出口”的主体,就掌握了飞轮的调速权;这也正是本报告将“在轨辐射数据平台”列为最具长期转化价值方向(附录C第12项)的根本原因。
飞轮下游的潜在应用正在指数级扩展。低轨巨型星座是量的主体:仅星网与千帆两大星座2026年即规划发射1200—1500颗卫星[43],每颗卫星的星载计算机、电源管理、射频收发、FPGA均需抗辐照方案,机构测算低轨卫星全套芯片价值量约20—50万元、高轨卫星达80—120万元[43]。太空算力是质的跃迁:“三体计算星座”已实现星间组网并部署验证10个人工智能模型与应用[1];国星宇航“星算计划”规划2800颗AI卫星、2028年前发射首批100颗,并于2025年11月实现全球首次通用大模型(千问Qwen3)在轨端到端推理[62][63];中科院计算所孵化的中科天算推出多卡GPU架构天基超算节点原型机,计划2026年下半年发射验证星[63]。深空探测是价值的金字塔尖:木星系任务对屏蔽与加固的极致要求(朱诺号、欧罗巴快帆模式[11][12])将外溢到月球基地、载人火星等场景;载人航天方面,阿尔忒弥斯二号载人绕月飞船采用RTG4抗辐照FPGA支撑高速处理[15]。此外,核电仪控、高能物理装置、质子治疗设备等地面辐射场景构成“军转民、天转地”的第二市场,为抗辐照技术提供了抗周期的需求底座。

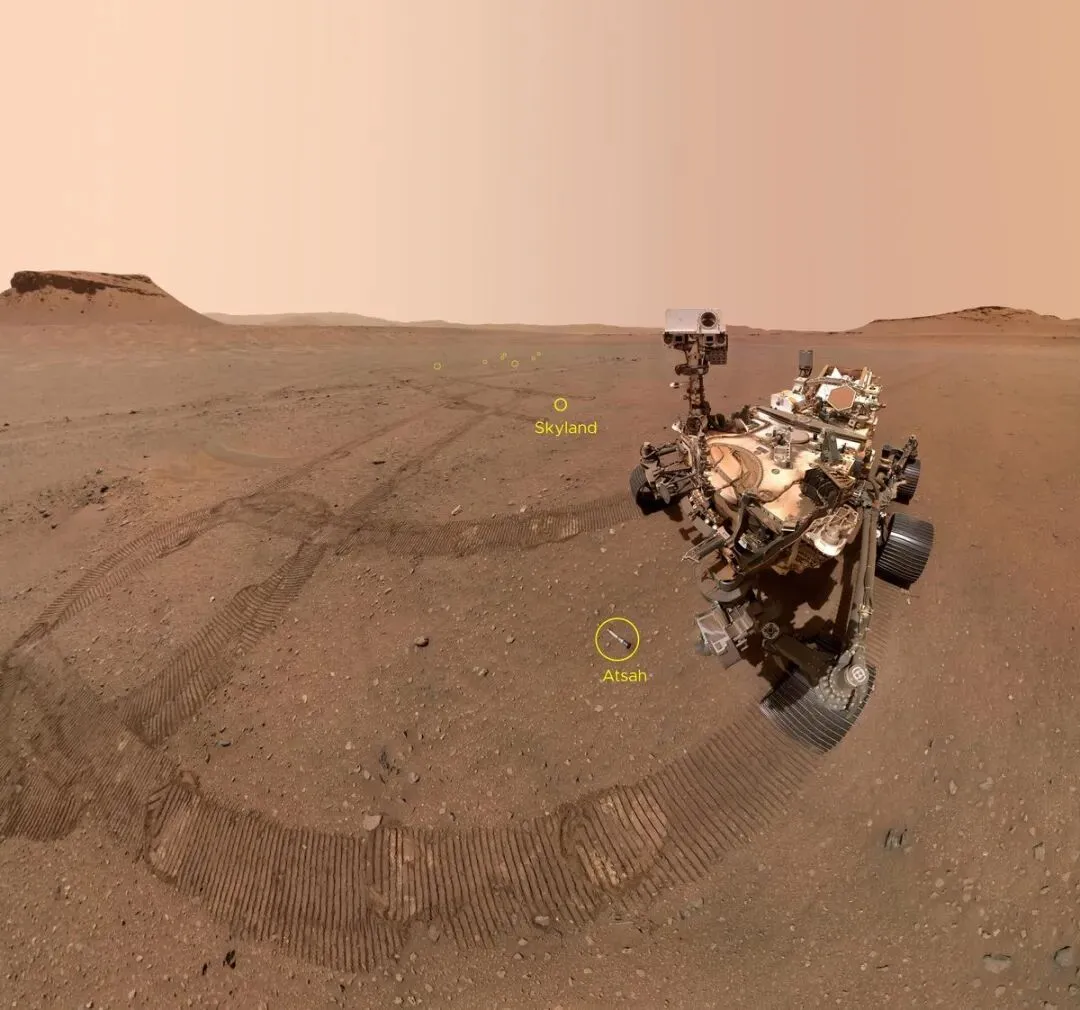

图3-2 “毅力号”火星车自拍。RAD750处理器支撑其火星表面长期自主作业(图片来源:NASA,公有领域)[64]

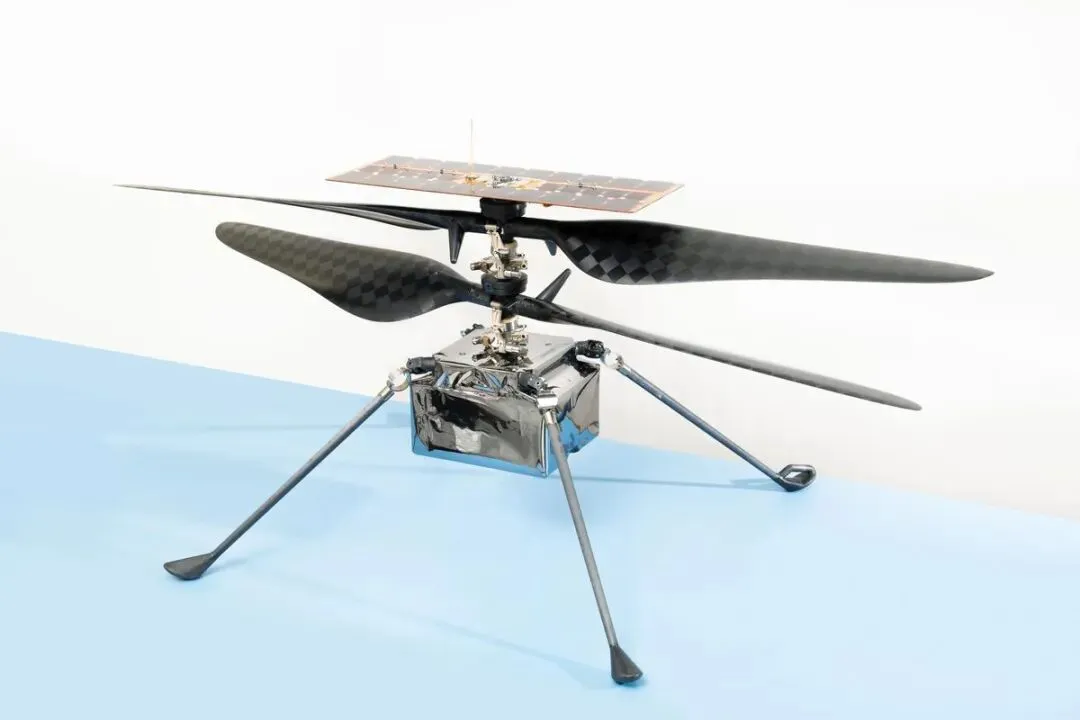

图3-3 “机智号”火星直升机:COTS器件+系统容错路线在地外任务中的里程碑式验证(图片来源:NASA,公有领域)[64]
顶刊顶会动向, 全球辐射效应领域的两大顶级会议——IEEE NSREC(核与空间辐射效应会议)与欧洲RADECS——持续定义技术前沿:NSREC 2025于美国纳什维尔举行,成像传感器辐射物理等方向成果获大会杰出论文奖[34];RADECS 2025于2025年9月29日至10月3日在比利时安特卫普举行,优秀论文按惯例推荐至《IEEE核科学汇刊》(IEEE TNS)专刊[35]。从会议与期刊论文分布看,SiC/GaN宽禁带功率器件的单粒子烧毁机理、FinFET/GAA先进节点的电荷共享与多节点翻转、MRAM/ReRAM等新型非易失存储的辐射容错、光子集成电路的抗辐照鉴定(ECSS-Q-ST-60-15C Rev.1已被纳入光子器件鉴定框架,明确RDM≥2的裕度要求[33])成为最热的研究方向;国内《自动化学报》2026年刊发《宇航用处理器发展与展望》综述,系统梳理了SPARC、PowerPC与RISC-V三条处理器技术谱系的演进[37]。领先国家布局, 美国以《国防生产法》第三篇直接投资加固产能:2021年12月总统授权“加强和扩大国内抗辐照与战略抗辐照微电子工业基础”,SkyWater获得最高1.7亿美元资助建设90nm FDSOI加固产线(技术源自MIT林肯实验室),2024年9月国防部再向霍尼韦尔授予2580万美元维持90nm战略抗辐照制造[18];欧洲ESA微电子计划2023—2027年拨款约1.8亿欧元发展航天级加固IC与耐100krad以上的GaN功率器件[2];美国太空军到2028财年预留超300亿美元用于下一代航天采购[2]。中国则以“星座组网+国产替代”双轮驱动,工信部电子司指导、赛迪研究院牵头于2026年5月成立太空计算工作组,统筹星载AI芯片标准与技术攻关[53]。龙头企业研发情况, NASA与Microchip、SiFive合作的HPSC处理器采用12nm工艺、集成8个SiFive X280 RISC-V核与4个附加核,算力达现役宇航级处理器100倍,将在GlobalFoundries纽约马耳他Fab 8可信产线制造,并支持芯粒(chiplet)级联扩展[15][16];Microchip于2025年7月完成RT PolarFire RTPF500ZT FPGA的MIL-STD-883 Class B与QML-Q认证,同步推出RT PolarFire SoC工程样品[7];AMD宇航级Versal XQR自适应SoC实测抗总剂量100—120krad(Si)、SEL免疫达80MeV·cm²/mg[19]。三巨头不约而同地把“先进节点+可重构+AI加速”作为下一代旗舰的共同配方。

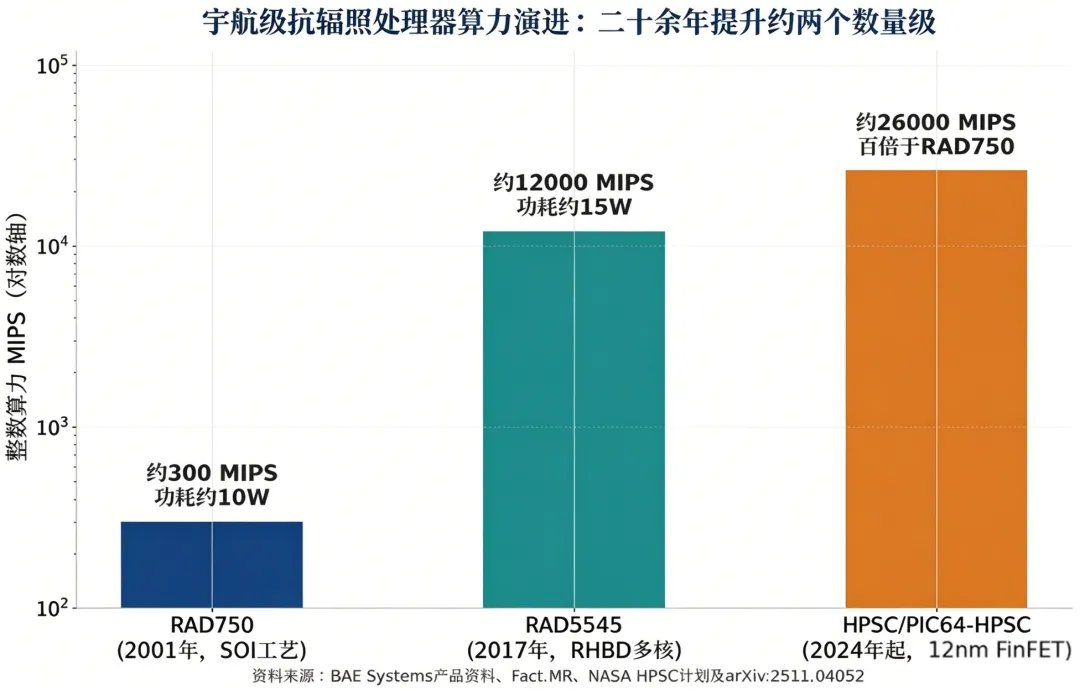

图4-1 宇航级处理器算力演进:从RAD750到HPSC,二十余年间算力跃升约两个数量级

图4-2 阿波罗制导计算机,航天计算加固思想的源头(图片来源:NASA,公有领域)[64]
综观国际市场,十二家代表企业已覆盖“处理器—FPGA—存储—模拟与射频—可信代工”全链条,并呈现清晰的三层梯队:第一层是拥有不可替代飞行履历的寡头,BAE凭借RAD750系列垄断高可靠宇航级处理器、成为“毅力号”“韦伯”等旗舰任务的共同选择[14][15];第二层是品类冠军,Microchip与AMD瓜分抗辐照FPGA与自适应SoC,英飞凌、3D Plus、Everspin分别在NOR闪存、三维堆叠存储与MRAM上建立指标壁垒,Teledyne e2v、意法半导体、瑞萨则主导数据转换器、分立器件与电源信号链[19][20][21][23];第三层是方法论挑战者,VORAGO以HARDSIL工艺在商用产线上“后加固”商用设计、拿到QML-Q+最高认证[29],Frontgrade Gaisler以LEON/NOEL-V容错IP授权模式成为欧洲宇航级计算事实标准[30]。三层的共同趋势值得注意:头部企业纷纷向12nm等先进节点与RISC-V架构迁移,新型存储从实验室走向货架,而加固产线(霍尼韦尔、SkyWater、GlobalFoundries)正被各国政府以直接资金注入的方式“战略资产化”[16][18]——抗辐照产能的商业价值或许有限,但其战略价值正在被重新定价。
表4-1 国际宇航级抗辐照代表企业一览
国内阵营则呈现“国家队压阵、上市公司攻坚、初创企业破局”的三级梯队结构。国家队层面,772所与中科院微电子所分别握有宇航级集成电路设计龙头地位与自主SOI工艺平台,构成全产业的“技术底座”[37][39][40];上市公司层面,紫光国微以超60%的市占率垄断百万门级抗辐射FPGA[42],复旦微电子、成都华微在亿门级FPGA与高速ADC上紧追国际标杆[45][46],臻镭科技、振华风光、航宇微、铖昌科技、国博电子分别在射频收发、抗辐照模拟、宇航级AI芯片与相控阵T/R组件上实现细分品类的规模化供货[48][52][55][56];初创企业层面,星辰基石以“系统定义芯片”方法论与五层加固体系切入,成立一年内连续完成亿元级融资[59][60][61]。整体来看,国内梯队已在FPGA、射频、电源、模拟、AI处理器等“点”上实现对标甚至替代,但在高可靠处理器谱系、大容量抗辐照存储、加固EDA工具链等“面”上仍存在明显缺口;而低轨星座批量组网带来的验证机会与采购规模,恰是补齐这些缺口的历史性窗口。
表4-2 国内宇航级抗辐照代表企业一览
产学研协同呈现三个新特征:一是“高校方法论+企业工程化”组合兴起,星辰基石由浙江大学航天与集成电路专家联合创办,以系统级交付能力切入航天科技集团、中国电科集团及头部商业航天供应链,其SDPC-A10星载光伏充电控制芯片已于2026年6月完成激光单粒子摸底试验、SDPC-B10完成流片、F10芯片计划2026年底流片[60][61];二是“院所平台+上市公司量产”分工固化,772所、中科院微电子所提供工艺与IP底座,紫光国微、成都华微等完成规模化变现;三是“星座运营商反哺芯片定义”,之江实验室与国星宇航以整星座需求牵引原生宇航级芯片与特色工艺选型[1]。投融资方面,赛道呈现“早期高估值、政府基金主导”特征:星辰基石两轮亿元级融资引入浙大友创、电科基金、上海天使会等,电科基金明确其“芯片+板卡+软件工具+试验验证+在轨数据”闭环能力是投资核心逻辑[60];国际上VORAGO完成New Science Ventures领投的D轮融资[29],Everspin获美国国防部1460万美元产能维持合同[28],霍尼韦尔获2580万美元DPA授奖[18]——政府资金在两端同时发力,凸显抗辐照产能的战略资产属性。

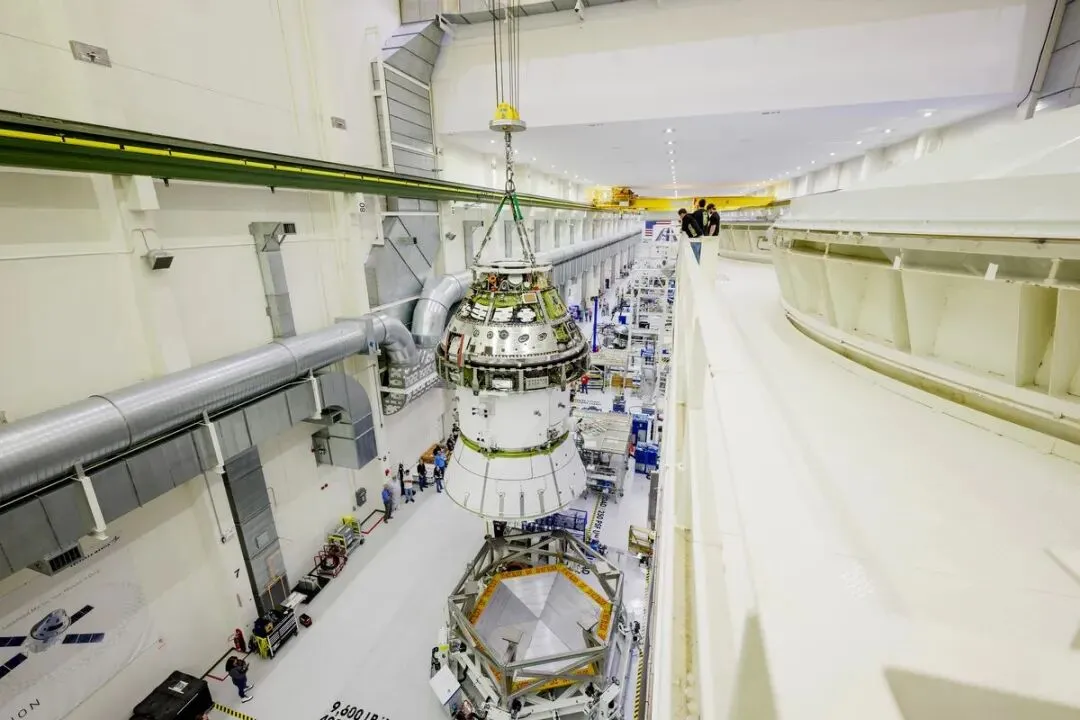

图4-3 阿尔忒弥斯二号“猎户座”载人飞船地面真空试验,其电子系统大量采用RTG4等抗辐照器件(图片来源:NASA,公有领域)[64]
综合多家机构测算,全球宇航级抗辐照电子市场处于“低速稳增、结构升级”通道:Market Research Future测算2025年市场规模20.1亿美元、2035年达29.9亿美元,CAGR为4.05%[2];Fortune Business Insights测算2025年16.7亿美元、2032年25.0亿美元,CAGR为4.61%[5];Precedence Research测算2025年19.6亿美元、2035年34.1亿美元,CAGR为5.69%[6];Fact.MR与Straits Research的口径亦落在19亿—29亿美元区间[7][8]。区域结构上,北美占据约37%—45%份额(MRFR口径44.6%[2],Fortune口径37.48%[5]),欧洲约15%—24%,亚太为增速最快区域(Mordor口径亚太航天电子CAGR达9.07%[4])。细分结构更值得关注:模拟与混合信号IC占2025年收入约37.8%为最大品类[2];FPGA是增长最快品类之一(CAGR 4.75%),其均价为商用同级产品3—5倍[2];按加固方式,RHBD以56.1%份额反超RHBP成为主体[2];按器件类型,耐辐照器件以62.12%份额主导航天电子市场,而抗辐照“经济型”(radiation-tolerant)器件以8.95%的CAGR成为增长极[4]。国内方面,2026年宇航级芯片市场预计近50亿元、同比增长约20%,2030年有望达80亿元[43];意法半导体判断低轨卫星半导体可及市场2030年将达30亿美元、为2025年的4倍[7]。核心判断:行业总量温和,但“低轨经济型器件+太空算力芯片”两个结构性赛道将跑出3—4倍于行业均值的增速。

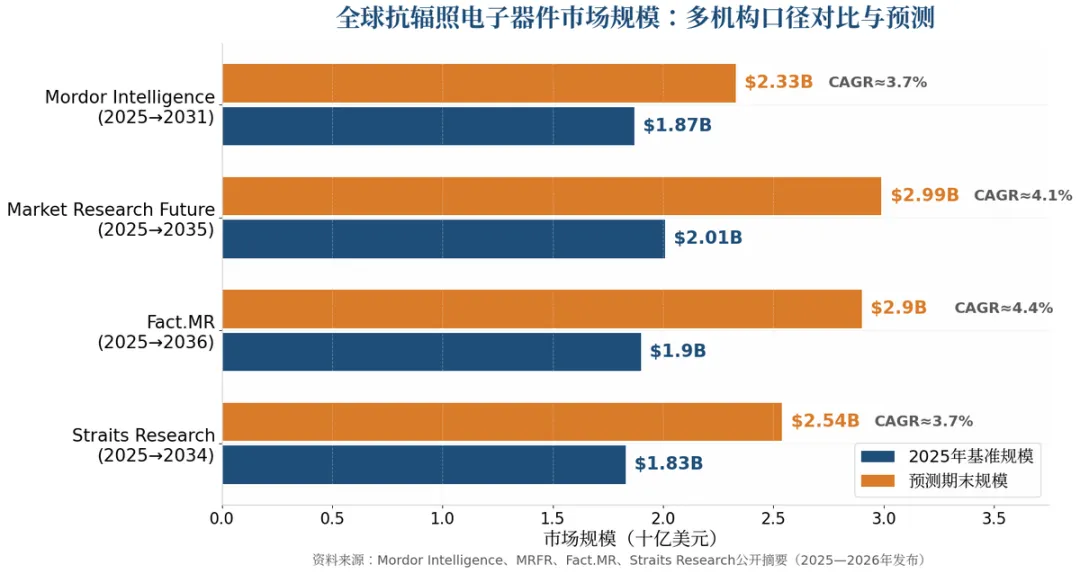

图5-1 全球宇航级抗辐照电子市场规模:四家机构基准年与预测年对比,CAGR集中于4%—6%区间

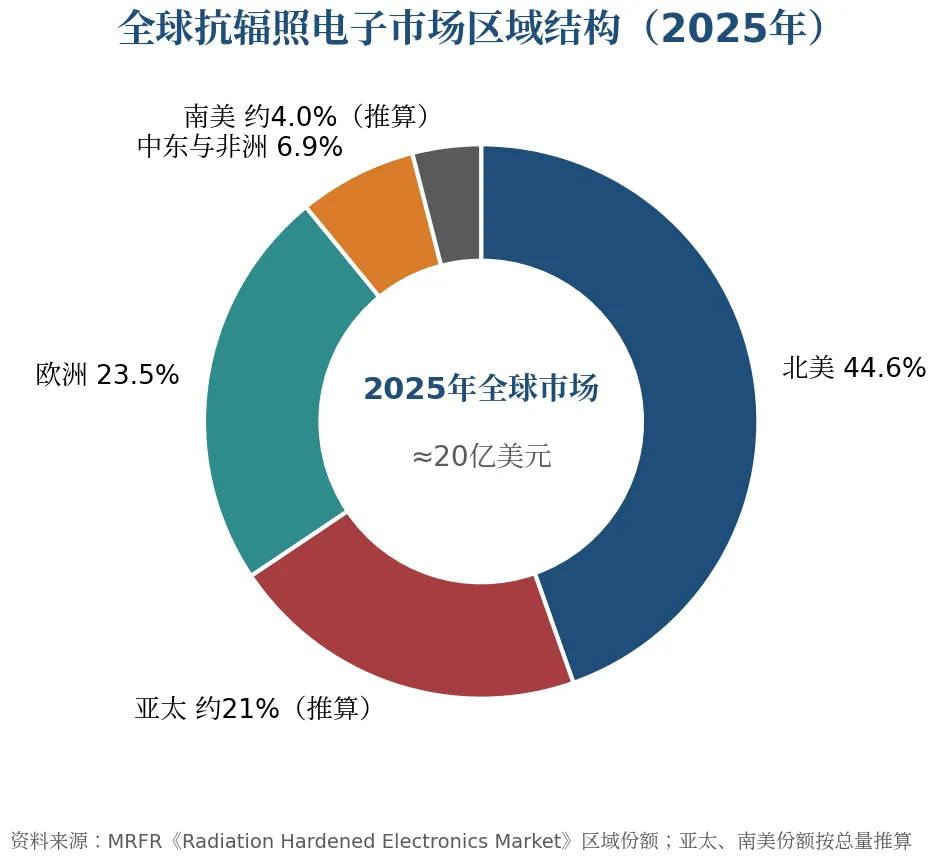

图5-2 2025年全球宇航级抗辐照电子区域市场结构:北美主导、欧洲次之、亚太增速最快
其一,RISC-V宇航级处理器生态成型, NASA HPSC以8个SiFive X280核实现百倍算力跃升[15][16],欧洲GR765提供LEON5FT与NOEL-V(RISC-V)双架构选择[30],国内玉龙910转向国产64位RISC-V核[54]——开源指令集正在打破SPARC与PowerPC半个世纪的垄断,其生态红利将大幅降低星载软件开发成本。其二,新型非易失存储进入收获期, MRAM凭借磁性存储机理天然免疫电荷型辐射损伤,Everspin 64Mb xSPI STT-MRAM已量产、256Mb产品2026年流片,并在Microchip PIC64生态完成适配验证[27][28];英飞凌SONOS NOR闪存以SEU免疫、TID>300krad指标成为FPGA配置存储新标杆[20];3D Plus以p-SLC模式驯服TLC NAND,把抗辐照存储容量推上新台阶[26]。其三,SiC/GaN宽禁带功率器件上天, GaN以4.85%的CAGR成为增长最快的材料路线[2],ESA专项支持耐100krad以上GaN功率器件[2],直接服务电推进与相控阵电源。其四,Chiplet与2.5D/3D封装重构加固边界, HPSC支持芯粒级联扩展[15],臻镭科技以三维异构集成微系统使载荷体积减小60%、重量减轻50%、功耗降低40%[48]——异构集成让“加固芯粒+商用算力芯粒”混合封装成为可能,是兼顾可靠性与算力密度的技术奇点。

图5-3 詹姆斯·韦伯空间望远镜:高价值科学任务对加固计算的需求持续存在(图片来源:NASA,公有领域)[64]

图5-4 欧空局“火星快车”号拍摄的火星阿尔西亚山羽状云。深空探测器数十年持续产出科学数据,背后是抗辐照电子系统的默默支撑(图片来源:ESA/GCP/UPV/EHU Bilbao,CC BY-SA 3.0 IGO)[70]
面向产业化落地,本报告判断以下技术方向具备最高的转化价值(详见附录C清单):商用工艺RHBD迁移技术可将芯片成本降低40%—60%[2],是国产宇航级芯片规模化的第一杠杆;FPGA加固IP与回读刷新技术直接卡位增长最快的器件品类;MRAM/SONOS配置存储解决FPGA上天的“最后一公里”;星载AI处理器容错架构承接太空算力爆发——仅“三体计算星座”首发星座即形成5POPS在轨算力[1];COTS板级容错设计服务把可靠性能力软件化、服务化;塑封抗辐照器件(如ST以3—5美元单价走量的LEO1N58xx模式[21])匹配星座批量采购;SiC/GaN功率器件加固绑定电推进与相控阵双增量;地面试验能力与AI辅助RHA评估把稀缺的加速器束流转化为可复制的评估服务;在轨辐射数据平台则是最具长期价值的方向——谁掌握飞轮末端的在轨数据回流,谁就掌握下一代加固基线的定义权。总体而言,抗辐照产业的价值锚点正从“单器件指标”迁移到“系统级交付+在轨数据闭环”,这与商业航天从“单星验证”迈入“星座组网”的历史进程精确同频。
免责声明:本报告基于公开渠道信息整理分析,仅供一般信息参考,不构成任何投资建议、法律意见或专业技术服务。文中涉及的企业数据、市场预测均来自第三方公开来源,引用处已标注来源编号。
[1] 新华网《太空算力产业正崛起》http://www.xinhuanet.com/liangzi/20260520/60ef6e02fd1d47e7960e0f8a56451190/c.html[2] Market Research Future《Radiation Hardened Electronics Market》https://www.marketresearchfuture.com/reports/radiation-hardened-electronics-market-21898[3] Mordor Intelligence《Radiation Hardened Electronics Market》https://www.mordorintelligence.com/industry-reports/radiation-hardened-electronics-market[4] Mordor Intelligence《Space Electronics Market Size & Share Outlook to 2031》https://www.mordorintelligence.com/industry-reports/space-electronics-market[5] Fortune Business Insights《Radiation Hardened Electronics Market Share Report, 2034》https://www.fortunebusinessinsights.com/radiation-hardened-electronics-market-110551[6] Precedence Research《Radiation-hardened Electronics Market 2026-2035》https://www.precedenceresearch.com/radiation-hardened-electronics-market[7] Straits Research《Radiation-Hardened Electronics for Space Application Market》https://straitsresearch.com/report/radiation-hardened-electronics-for-space-application-market[8] Fact.MR《Radiation Hardened Electronics Market》https://www.factmr.com/report/radiation-hardened-electronics-market[9] Daily History AI《Telstar 1: First Active Communications Satellite Launched (1962)》https://dailyhistoryai.com/events/telstar-1-launched-1962[10] MakeTechEasier《Starfish Prime: The Nuclear Test That Created an Artificial Radiation Belt》https://maketecheasier.com/starfish-prime-emp-hawaii-blackout/[11] NASA/JPL-Caltech Photojournal, PIA13259《Protecting Juno’s Electronics from Radiation》https://photojournal.jpl.nasa.gov/catalog/PIA13259[12] NASA Image and Video Library, PIA25959《Closing of Europa Clipper’s Vault》https://images.nasa.gov/details/PIA25959[13] NASA Science, Europa Clipper Mission https://science.nasa.gov/mission/europa-clipper/[14] Exterra《BAE Systems Holds the Only Radiation-Hardened Processor That Matters》https://www.exterrajsc.com/p/bae-systems-holds-the-only-radiation[15] MarketsandMarkets《North-America Radiation Hardened Electronics Market》https://www.marketsandmarkets.com/Market-Reports/geography/radiation-hardened-electronics-market/north-america[16] NASA TechPort《High-Performance Spaceflight Computing (HPSC) Project》https://techport.nasa.gov/projects/13569[17] Hackster《NASA, Microchip, SiFive Announce Partnership for RISC-V Spaceflight Computing Platform》https://www.hackster.io/news/nasa-microchip-sifive-announce-partnership-for-risc-v-spaceflight-computing-platform-f52c55cf14f6[18] TSM Hub《Silicon — Defense & Strategic Uses》https://hub.truesourcemetals.com/metals/silicon[19] AMD《Space Solutions — Radiation》https://www.amd.com/en/solutions/aerospace-and-defense/space.html[20] Infineon Community《Infineon’s SONOS Technology Enhances 512 Mbit Rad Hard NOR Flash Memory》https://community.infineon.com/t5/Blogs/Infineon-s-SONOS-technology-enhances-512-Mbit-rad-hard-NOR-Flash-memory/ba-p/944422[21] STMicroelectronics Community《Radiation-Hardened Low-Voltage Rectifier Products Launched for Low Earth Orbit Applications》https://community.st.com/t5/developer-news/radiation-hardened-low-voltage-rectifier-products-launched-for/ba-p/861382[22] The Volt Post《ST Targets $3B Space Chip Revenue by 2028 for LEO Satellites》https://thevoltpost.com/st-3-billion-space-chip-revenue-leo-satellites/[23] Teledyne e2v《First Radiation-Tolerant DDR4 Memory for Space Applications (DDR4T04G72M)》https://vietnamnews.vn/media-outreach/717185/teledyne-e2v-introduces-first-radiation-tolerant-ddr4-memory-for-space-applications.html[24] 3D PLUS《Space Radiation Tolerant NAND Flash》https://www.3d-plus.com/products/space-radiation-tolerant-nand-flash/[25] 3D PLUS《IM-1 Moon Mission — Radiation Tolerant Memories》https://www.3d-plus.com/news/im-1-moon-mission-3d-plus-radiation-tolerant-memories/[26] 3D PLUS《High Density NAND Flash Memory for Space Applications》https://www.3d-plus.com/products/high-density-nand-flash-memory-for-space-applications/[27] Everspin Technologies, Lytham Partners 2026 Investor Summit Transcript https://stockanalysis.com/stocks/mram/transcripts/734917-lytham-partners-2026-consumer-technology-investor-summit/[28] StockInvest《Everspin Technologies (MRAM) Q4 2025 Earnings Summary》https://stockinvest.us/earnings-report/MRAM[29] Quartr《Everspin Technologies 28th Annual Needham Growth Conference》https://quartr.com/events/everspin-technologies-inc-mram-28th-annual-needham-growth-conference-virtual_onFOSNeK[30] VORAGO Technologies Company Dossier(yespress)https://yespress.io/vorago-technologies[31] Polaris Intelligence《Frontgrade Gaisler AB》https://www.polarisintelligence.co/organizations/frontgrade-gaisler-ab[32] space-rha.com《Radiation Test Standards Explained: ECSS-Q-ST-60-15C, MIL-STD-883 Method 1019》https://space-rha.com/standards[33] arXiv:2608.00834《Qualification Pathways for Photonic Integrated Circuits in Astrophotonic Space Missions》https://arxiv.org/html/2608.00834v1[34] RFEssentials《What Is Total Ionizing Dose Testing and How Does It Apply to RF Components?》https://rfessentials.com/rf-knowledge-base/what-is-total-ionizing-dose-testing-and-how-does-it-apply-to-rf-components-for-s/[35] ISAE-SUPAERO News(IEEE NSREC 2025,纳什维尔)https://www.isae-supaero.fr/en/isae-supaero/our-newsroom/news/iccas-2026-artificial-intelligence-for-operational-decision-making[36] CERN Document Server, Conference Announcements(RADECS 2025,安特卫普,2025年9月29日—10月3日)https://cds.cern.ch/collection/Conference%20Announcements[37] 中国科学院近代物理研究所《兰州重离子加速器国家实验室束流申请指南(2026年)》https://imp.cas.cn/tzgg2017/202601/P020260104432756191726.pdf[38] 《宇航用处理器发展与展望》(自动化学报)https://www.aas.net.cn/cn/article/doi/10.16383/j.aas.c250393?viewType=HTML[39] 中国科学院微电子研究所 抗辐照器件技术重点实验室 https://www.ime.ac.cn/jgsz/kybm/lab9/[40] 与非网《航天772所企业信息》https://www.eefocus.com/manufacturer/1775858/[41] vertex-icbuy《北京微电子技术研究所(772所)为神舟14号研制了这些“神器”》https://www.vertex-icbuy.com/qiyekuaibao/4716.html[42] 雪球《紫光国微通过全资子公司深圳国微电子开展航空航天业务》https://xueqiu.com/1105751749/399520889[43] 新浪财经《紫光国微:手握商业航天“太空大脑”,三重核心逻辑打开长期成长天花板》https://www.sina.cn/news/detail/5315832427317253.html[44] 全景路演《紫光国微投资者关系互动问答》https://ir.p5w.net/question/0001C6740EDD48284650AEB12880E8D8D298.shtml[45] 三个皮匠报告《特种集成电路:定义、技术分类、核心产品、产业链与市场趋势》https://www.sgpjbg.com/news/7030263.html[46] 与非网《芯片公司介绍·求职内参:深圳国微电子》https://m.eefocus.com/article/1994968.html[47] 雪球《成都华微抗辐照FPGA+高速ADC+TSN,太空芯片“三重奏”》https://xueqiu.com/1855261132/368055263[48] 证券之星/搜狐《成都华微:公司产品广泛应用于电子、通信、控制、测量等特种领域》https://www.sohu.com/a/1077331382_115377[49] 雪球《商业航天之卫星制造:臻镭科技、铖昌科技心脏和神经系统》https://xueqiu.com/6818145788/387038217[50] 浙江臻镭科技股份有限公司2025年年度报告摘要(巨潮资讯网)https://static.cninfo.com.cn/finalpage/2026-04-23/1225155823.PDF[51] 臻镭科技2025年年度报告(新浪财经)http://money.finance.sina.com.cn/corp/view/vCB_AllBulletinDetail.php?stockid=688270&id=12152128[52] 证券之星/搜狐《ST臻镭:公司的射频收发芯片和抗辐照电源芯片已应用于该卫星》https://m.sohu.com/a/1035242462_115377[53] 振华风光2026年半年度报告(新浪财经)https://money.finance.sina.com.cn/corp/view/vCB_AllBulletinDetail.php?stockid=688439&id=12549251[54] 雪球《航宇微为什么是“太空算力/太空计算”组长单位》https://xueqiu.com/5160246185/389240545[55] 东方财富《航宇微如何借力AI芯片与卫星互联网实现技术突破?》https://emcreative.eastmoney.com/app_fortune/article/index.html?artCode=20260409214933399687970&postId=1691359004[56] 证券日报/东方财富《和而泰:公司子公司铖昌科技主要产品为微波毫米波相控阵T/R芯片》https://wap.eastmoney.com/a/202605123734637473.html[57] 雪球《铖昌科技卫星星载T/R芯片等细分领域市占率处于绝对领先地位》https://xueqiu.com/5050680576/364587102[58] 萝卜投研《商业航天卫星:有源相控阵天线与T/R组件全解析》https://m-robo.datayes.com/feed/detail?id=572286[59] 开源证券 国博电子公司深度报告(新浪财经转载)https://www.sina.cn/news/detail/5264482215398953.html[60] 科创板日报/东方财富《星辰基石完成亿元级天使+轮融资》https://finance.eastmoney.com/a/202608063834072442.html[61] 投中网/极新《铸造航天强国芯,宇航级芯片供应商星辰基石连融两轮》https://www.jixin.tech/hangye/7890.html[62] 杭州日报《杭州商业航天赛道热度攀升 宇航级芯片供应商星辰基石获亿元级融资》https://hznews.hangzhou.com.cn/jingji/content/2026-08/14/content_9279744.htm[63] 南方+《80后博士创业7年估值涨70倍 国星宇航冲刺AI卫星第一股》https://static.nfnews.com/content/202509/01/c11683130.html[64] 与非网《除了SpaceX,还有哪些公司在搞太空算力?》https://www.eefocus.com/article/2038268.html[65] NASA Image and Video Library(本报告照片来源,NASA影像为公有领域)https://images.nasa.gov/[66] X平台用户Brian Roemmele关于RAD750与“毅力号”计算系统的帖子 https://x.com/BrianRoemmele/status/2082846889209475136[67] NOAA/NESDIS《Space Weather Photo Gallery》(SUVI太阳紫外影像,公有领域)https://www.nesdis.noaa.gov/imagery/media-stills-animation/space-weather/space-weather-photo-gallery[68] NOAA/NESDIS《Earth from Orbit: NOAA Debuts First Imagery from GOES-18》(GOES-18全圆盘影像,公有领域)https://www.nesdis.noaa.gov/news/earth-orbit-noaa-debuts-first-imagery-goes-18[69] ESA Science & Technology《Phobos surface》(火星快车号HRSC相机拍摄,ESA/DLR/FU Berlin,CC BY-SA 3.0 IGO)https://sci.esa.int/web/mars-express/-/60017-phobos-surface[70] ESA Science & Technology《Elongated cloud on Mars》(火星快车号VMC相机拍摄,ESA/GCP/UPV/EHU Bilbao,CC BY-SA 3.0 IGO)https://sci.esa.int/web/mars-express/-/60882-elongated-cloud-on-mars-10-october
表B-1 关键术语表
表B-2 关键公式表
表C-1 宇航级抗辐照关键技术转化价值清单(12项)
表D-1 国际潜力企业清单(18家)
表D-2 国内潜力企业/机构清单(22家)
(全文完)
