一块货舱地板，为什么不再只是“换块板”？

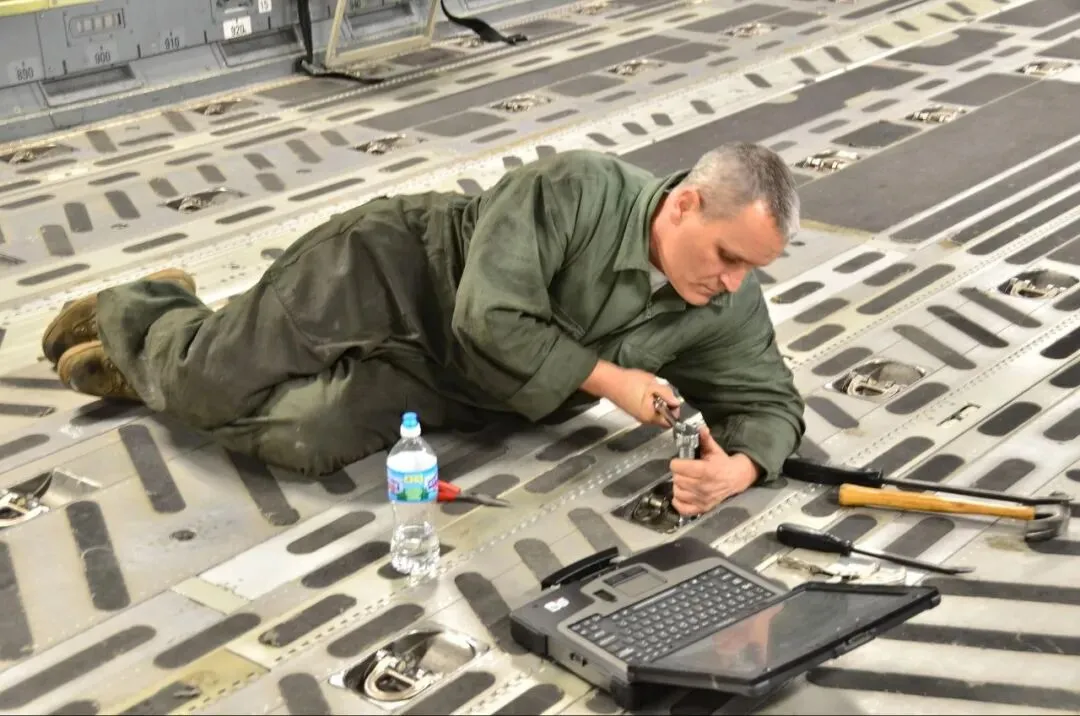

封面实景｜C-17货舱地板维护。图片：U.S. Air Force，Public Domain。

开场｜从“零件像不像”进入“结构系统会不会被改变”

前四篇，我们一路从“为什么要做国产PMA”，写到“300项需求怎么筛”“拿到证为什么还不等于产业化”，再到PSU为什么真正值得复制的是联合开发机制。现在主线必须继续往里走：当PMA从客舱非关键件跨进机体结构件，项目为什么突然变得难很多？

第一篇引用的样本材料已经给出一个很重要的产业信号：国产PMA目前仍以客舱非关键件为主，机体结构件约处于第二梯队，核心系统部件则仍是更小的探索区；同一材料还提到应用已延伸到货舱地板等更高技术产品。这个结构不是“国产化率排行榜”，更像一张工程能力成熟度地图。

但这里最容易产生新的误区：一听到“结构件”，有人马上想到主承力、疲劳寿命和全尺寸试验；也有人觉得“不过是一块板、一根支架、几个孔”，按原件尺寸加工出来即可。两种理解都过度简化。结构PMA真正的第一步，是先搞清楚这个零件在原飞机里到底扮演什么结构角色、怎样传递载荷、失效后会造成什么后果。

01｜先把最重要的一句话说清楚：结构件不是一个风险等级

对PMA项目筛选而言，“结构件”三个字的信息量远远不够。一个客舱装饰盖板、货舱夹芯地板、局部支架、门框连接件、压力机身蒙皮、主翼连接件，虽然都可能被日常口语称为“结构件”，其安全后果和符合性负担完全不同。

FAA 14 CFR 25.571及其指导材料把损伤容限和疲劳评定聚焦于那些失效可能导致灾难性后果的结构；CAAC现行CCAR-25-R4同样以第25.571条建立运输类飞机结构损伤容限与疲劳要求。换句话说，不是所有“金属件/复材件”都自动进入同样的疲劳与损伤容限深度，但越接近主承力、疲劳关键或主要连接，证据链就越迅速变重。

因此，本文用S0-S3做一个内部筛选框架：S0是非承力内饰/装饰；S1是局部承载或次结构；S2是关键局部结构/重要连接；S3是PSE、疲劳关键或主承力结构。注意：这不是CAAC或FAA官方分类，而是企业在立项阶段用来避免“一刀切”的工程管理框架。

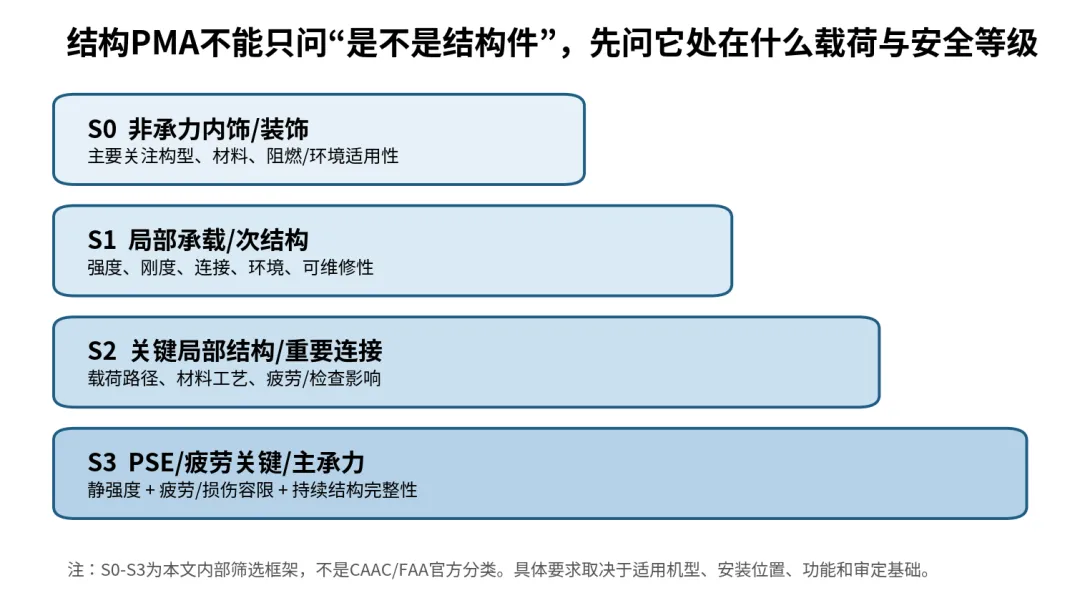

图1｜结构PMA风险阶梯：真正应该先问的是结构角色与安全后果。

02｜为什么从客舱件进入结构件以后，难度会突然跳一级？

客舱非关键件的难点更多集中在互换性、材料、阻燃、外观、耐久和接口；进入结构以后，一个原本“局部”的零件会被拉进飞机整体的力学网络。结构替代至少会同时出现六类问题：载荷路径、材料与工艺、连接细节、疲劳/损伤容限、环境退化以及检查维修。

尤其要警惕一个很反直觉的问题：替代件“更强”不等于系统更安全。结构设计不仅靠强度，还靠刚度匹配和载荷分配。如果新件比原设计明显更硬，载荷可能被重新吸引到某些孔边、连接件或邻接结构；局部件本身不坏，并不代表周围结构不会更快疲劳。

这也是为什么结构PMA不能只比较“材料牌号+尺寸公差+极限强度”。真正需要回答的是：原设计靠什么承载？载荷从哪里进入、从哪里出去？哪一处是应力集中？刚度变化后邻接结构发生什么？长期循环载荷下最先出现损伤的位置是否改变？

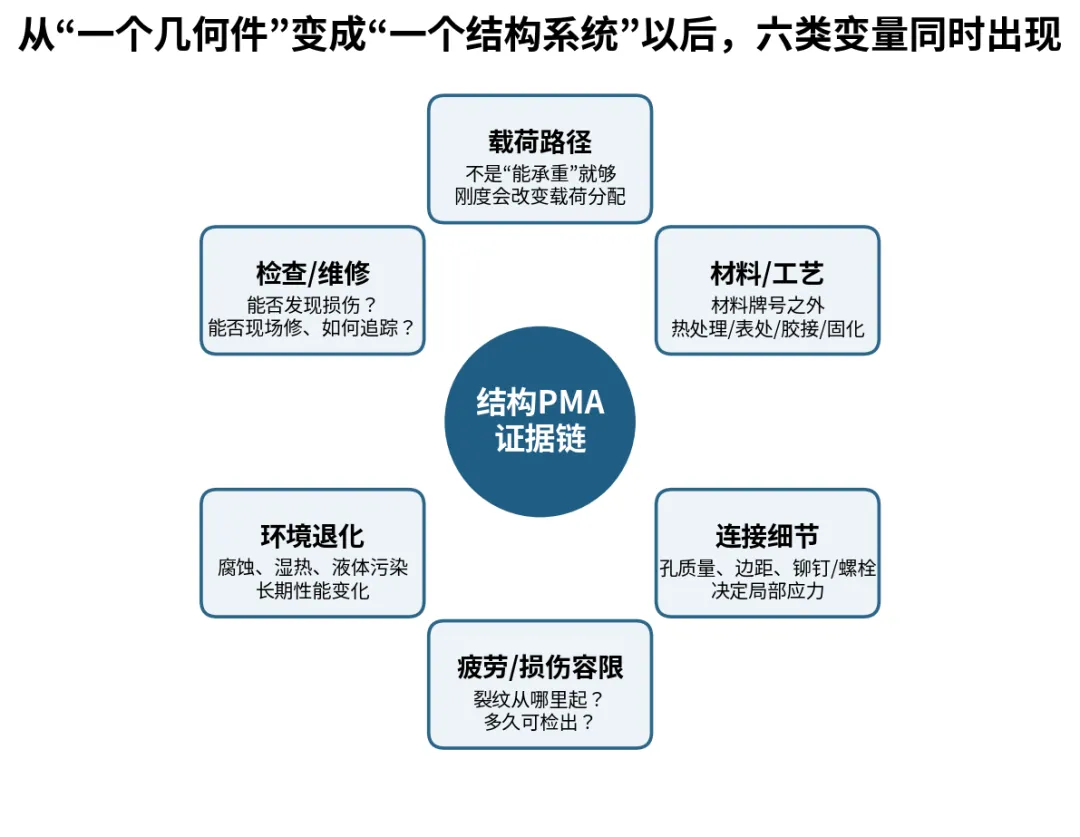

图2｜结构PMA从几何件变成结构系统后，六类变量会同时出现。

03｜一个非常适合入门、也最容易被低估的案例：货舱地板

样本资料只告诉我们，国产PMA的应用已延伸到货舱地板等产品；它没有给出具体机型、具体构型、结构分类和审定基础。因此必须先强调：不能因为“货舱地板”四个字，就直接推断它一定属于主承力结构，也不能反过来把它当普通内饰板。不同飞机、不同货舱、不同安装位置，地板面板承担的结构和防火功能可能明显不同。

典型夹芯地板往往由上下蒙皮、蜂窝/泡沫芯材、边缘封装以及局部嵌件构成。维修现场最直观的是表面破损，但设计端真正关心的可能包括面板弯曲、芯材剪切与压溃、轮载/点载荷、嵌件拉脱、边缘损伤、孔区承载、冲击后分层、吸湿后的性能保持以及与导轨、锁扣、支撑梁的安装兼容。

如果该地板还承担货舱liner或特定防火边界功能，适用的防火条款也必须纳入。FAA §25.855的历史和现行要求就明确区分货舱地板、侧壁/顶棚liner及其火焰试验要求；具体是否适用、适用哪一部分，必须回到飞机的审定基础与功能定义，而不能只看材料名称。

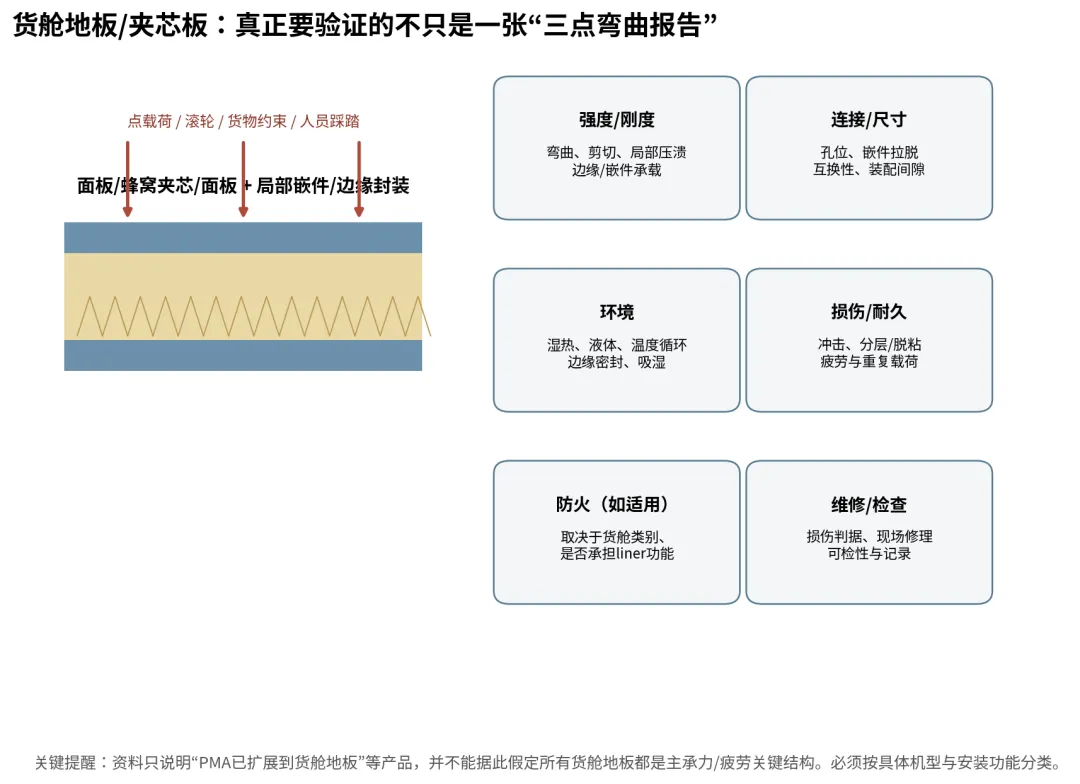

图3｜货舱夹芯地板的验证地图：强度只是其中一块。

04｜结构PMA最危险的误区之一：把“逆向测绘”当成设计数据

对一个几何简单的结构件，三坐标可以把外形、孔位和厚度测得很准，但它测不出原设计的载荷假设、材料统计许用值、热处理窗口、表面处理目的、残余应力、疲劳热点、制造缺陷容限和检查逻辑。

FAA AC 21.303-4允许PMA通过试验与计算或同一性等路径申请，但同时要求评估零件对安全的影响。对于结构件，这句话的实际含义是：越靠近高后果结构，越不能把“看得见的几何”当成“完整的设计定义”。

一个孔径完全一致的支架，如果孔表面质量、倒角、边距、夹紧力、材料晶粒方向或表面处理不同，其疲劳行为可能完全不同；一个厚度更大的加强件，如果刚度改变，也可能把应力推给旁边的原机结构。

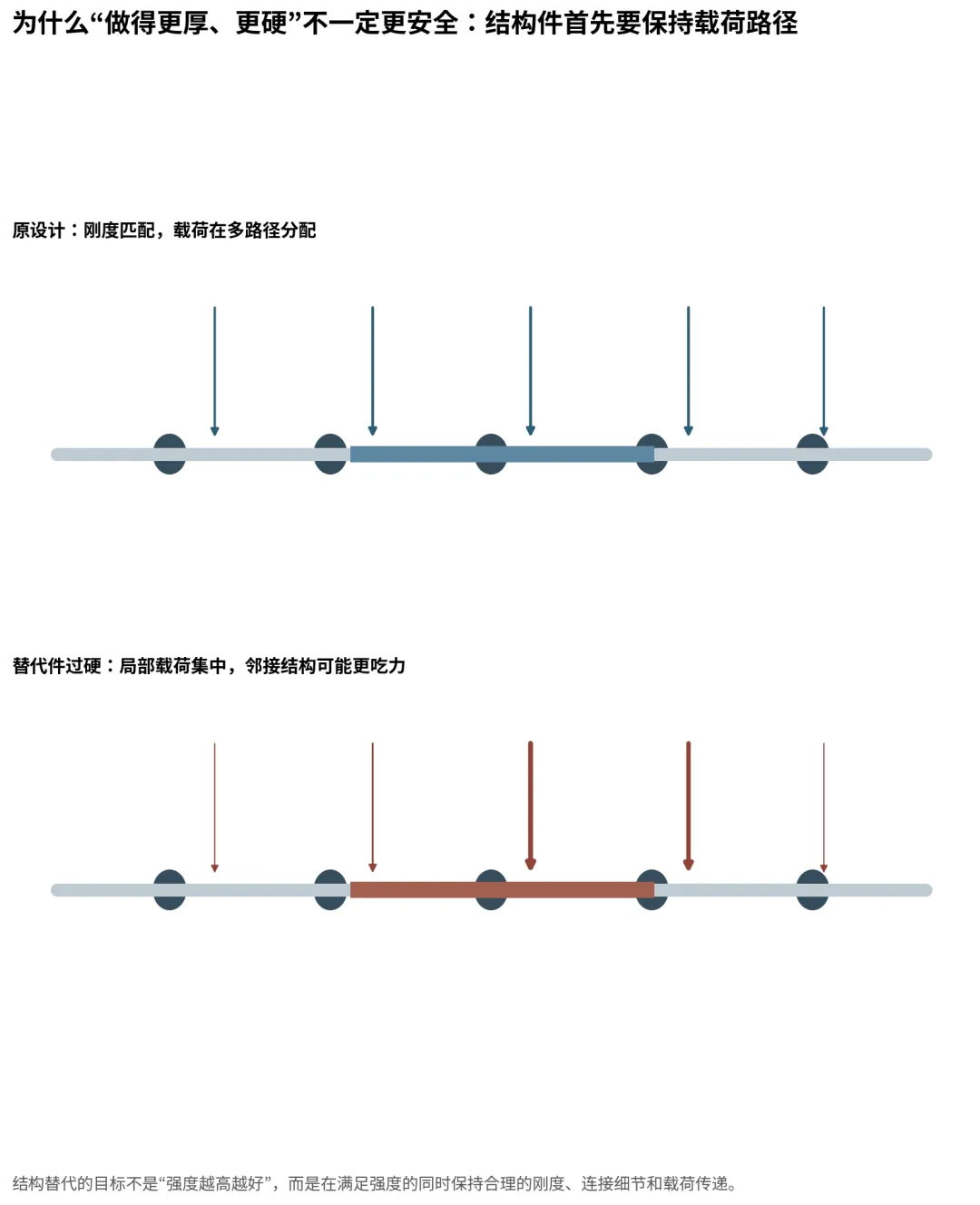

图4｜结构替代不是“越厚越保险”：刚度改变会改变载荷路径。

05｜材料相同，也不代表结构行为相同：材料牌号只是起点

FAA AC 25.613-1强调材料强度属性和设计值需要建立在足够试验与统计置信基础上。对于结构PMA，这意味着“牌号一致”只是材料定义的第一层；真正进入设计计算的是拉伸、压缩、剪切、承压、模量以及与厚度、方向、热处理状态、工艺批次相关的设计值。

金属结构件还会把热处理、机加工、成形、喷丸、阳极化/镀层、腐蚀防护、紧固件孔加工等全部拉进制造一致性；复合材料更进一步，纤维/树脂体系、铺层、固化曲线、孔隙、胶接表面处理和环境状态都会影响最终结构性能。

这也是为什么结构PMA企业真正需要建立的不是“材料采购清单”，而是Material & Process Control Plan：什么原材料可以进、哪些特殊过程要鉴定、哪些关键参数必须留记录、哪些变化必须触发再验证。

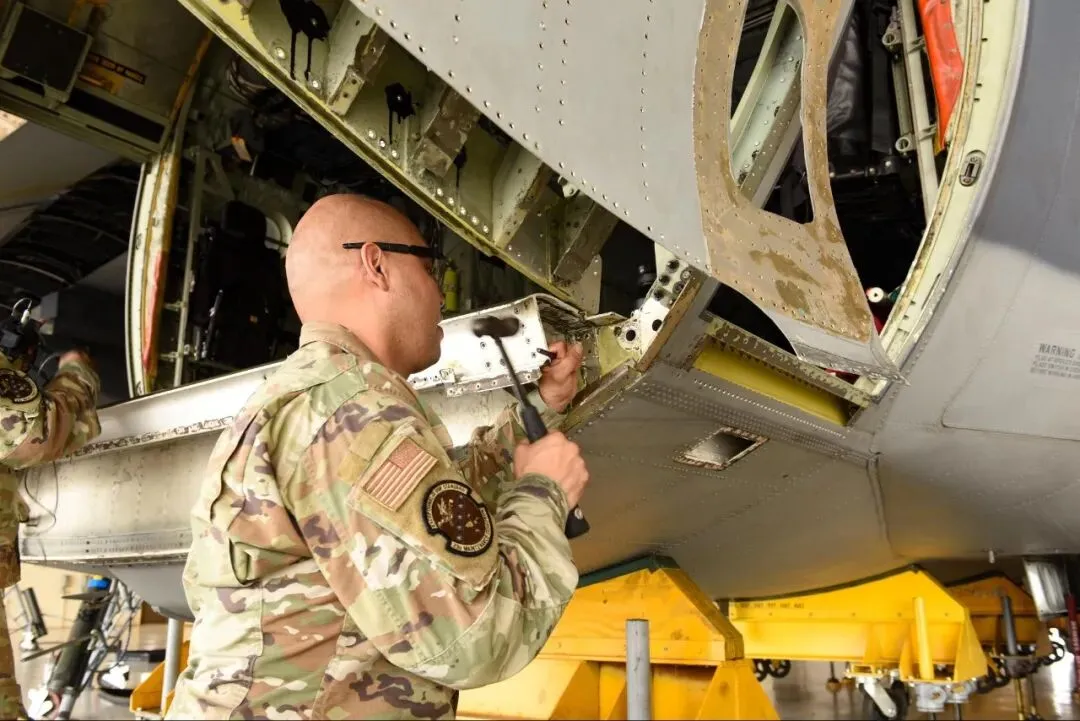

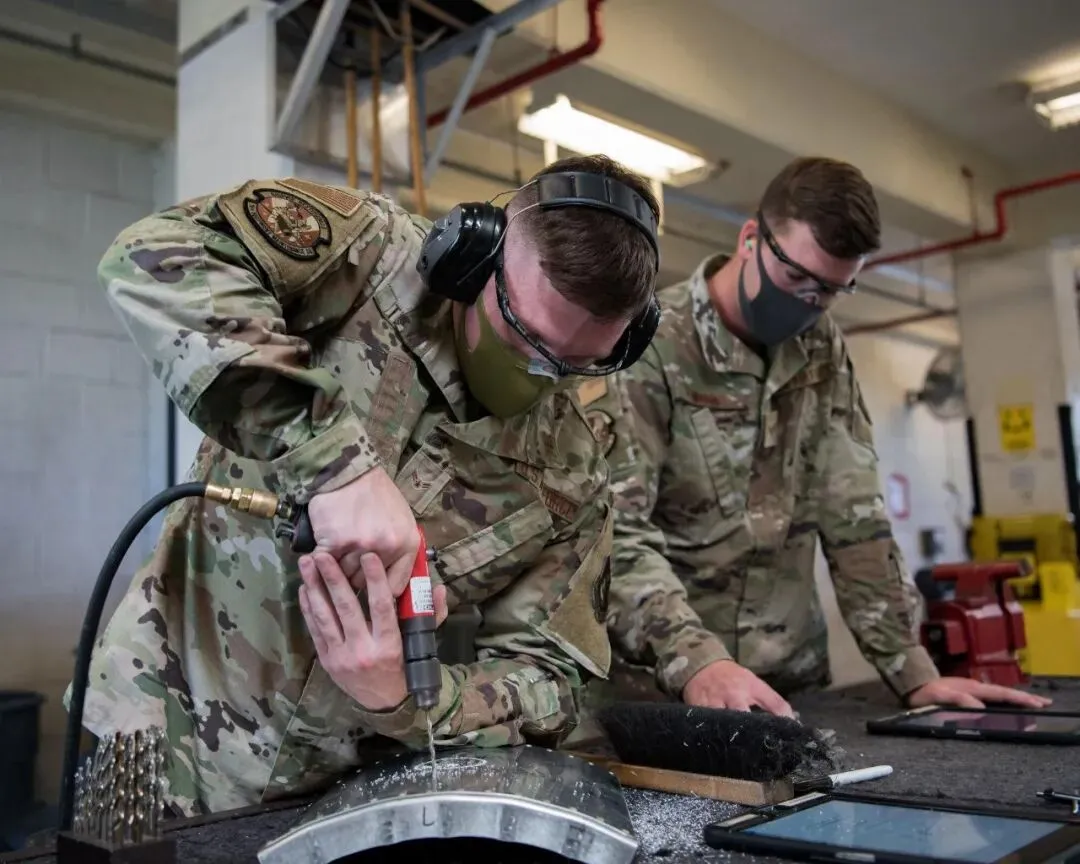

公开实景｜飞机结构维修中的钻孔与钣金作业。连接孔质量、工具、工艺和操作一致性都会进入局部结构性能。图片：U.S. Air Force，Public Domain。

06｜疲劳与损伤容限：真正把结构件和普通工业件拉开距离的地方

运输类飞机结构面对的不是“一次最大载荷”，而是成千上万次飞行、增压、滑行、阵风、着陆和地面操作形成的载荷谱。一个零件在静力试验中可以轻松通过，但若细节应力集中、表面状态或裂纹增长行为改变，仍可能在长期运行中暴露问题。

FAA AC 25.571-1D目前仍标注为Active，用于指导运输类飞机结构的损伤容限和疲劳评定；CAAC AC-25-AA-2022-01则依据CCAR-25-R4 25.571建立运输类飞机持续结构完整性大纲的指导。对真正可能贡献灾难性失效的结构，核心不只是“寿命够不够”，而是损伤从哪里出现、如何增长、结构还能承受多大剩余载荷、什么检查方法能够在临界前发现它，以及由此得到什么检查门槛和间隔。

所以结构PMA项目一旦触及疲劳关键结构，最重要的管理问题会从“做多少个静力试验件”升级为“我们是否拥有足够的载荷谱、材料裂纹增长数据、应力/断裂分析能力、NDI可检出性和持续检查方案”。

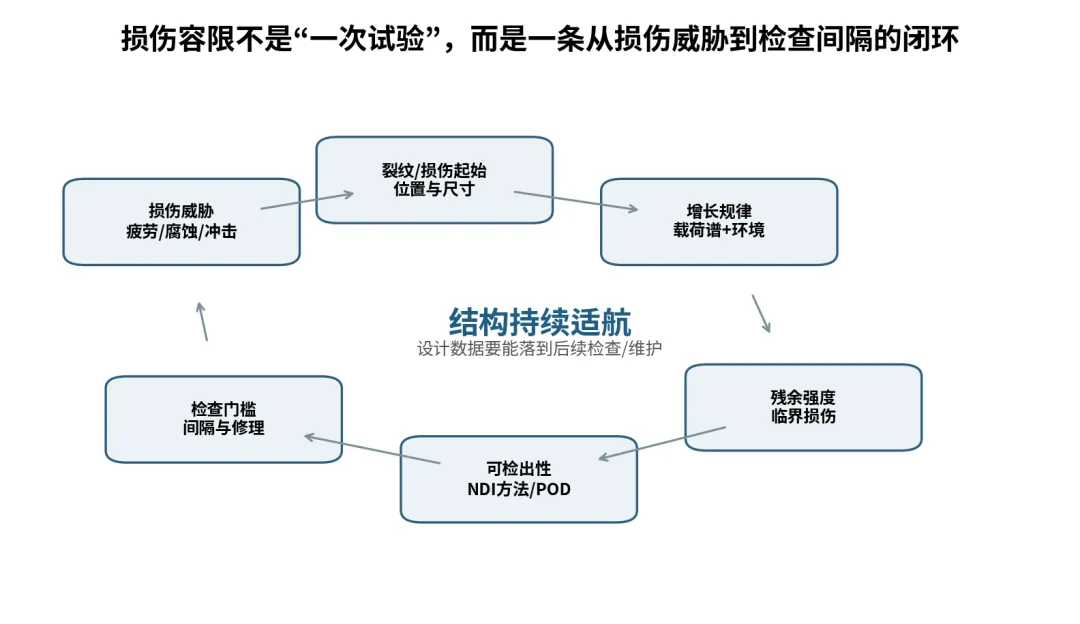

图5｜损伤容限是一条闭环，不是单点试验。

07｜一个不是PMA、却非常值得PMA企业学习的CAAC案例

2022年中南局批准某B757飞机安装卫星通信增强系统STC。这个项目不是PMA，不能把其审定路径直接套到替换零件；但它很适合说明“当设计真正影响主结构时，证据负担会怎样升级”。

民航局公开信息显示，由于项目涉及飞机主结构改装，申请人与中国飞机强度研究所开展结构静强度分析和损伤容限评定；审查中还对原型机改装、地面试验、试飞验证进行管理。这个案例传递的信息非常清楚：结构安全不是靠一句“强度不低于原件”结束，而是要把载荷、分析、试验、构型和后续结构疲劳管理串起来。

对结构PMA企业而言，真正应该学习的不是“STC要做哪些文件”，而是这种证据思维：先识别结构影响，再决定所需分析和验证深度；越接近主结构，越早把强度、疲劳、试验、适航和持续维护人员拉进项目，而不是样件做完以后再来补审定资料。

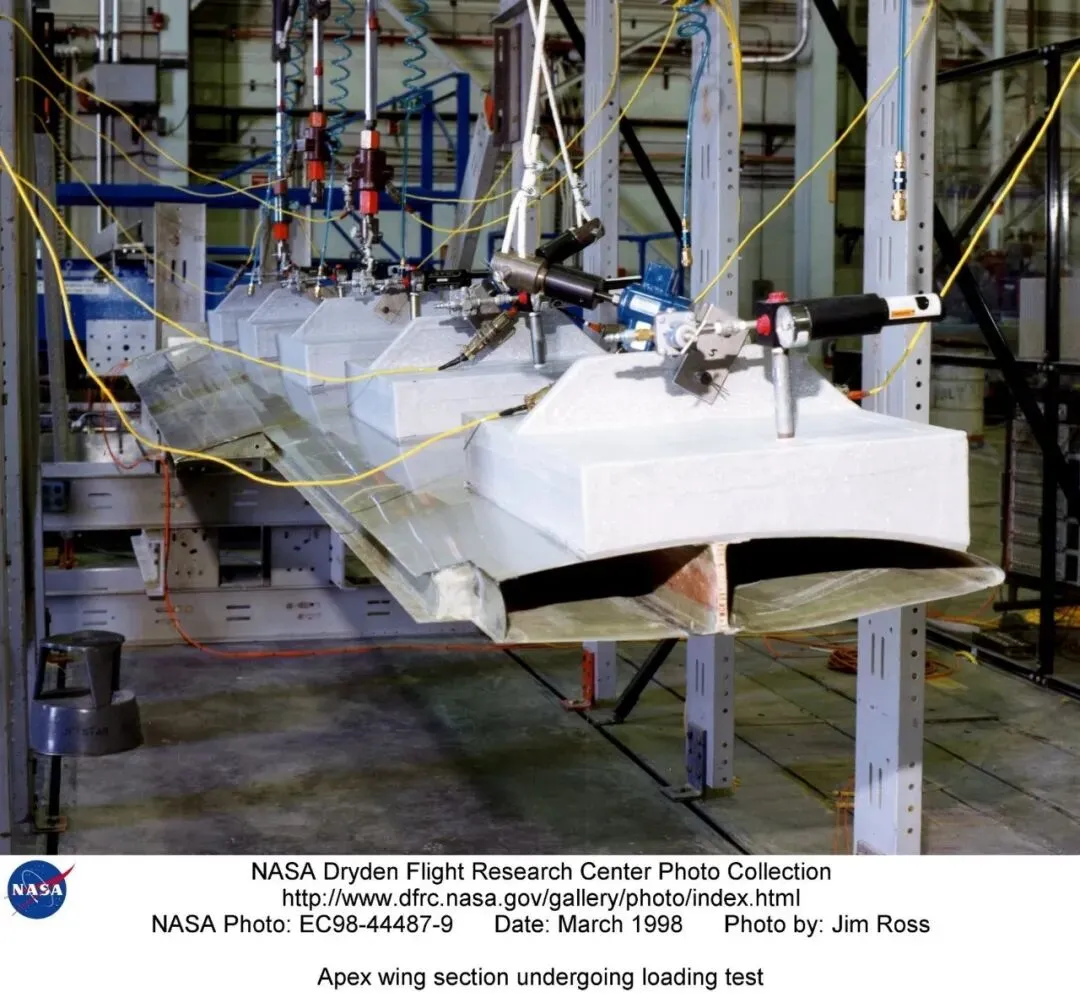

公开实景｜NASA Dryden Flight Loads Laboratory开展机翼结构加载试验。结构符合性最终要把计算假设放到可测量的载荷/变形证据上。图片：NASA / U.S. Government Public Domain。

08｜复合材料结构件，为什么又比金属结构多一层“过程就是性能”

对于蜂窝夹芯、玻纤/碳纤结构，很多关键性能是在制造过程中“做出来”的。FAA AC 20-107B对复合材料结构的设计、制造和维护给出了系统性指导，并特别强调胶接兼容性、表面准备、固化热管理、复材加工、特殊紧固件以及过程控制。

这意味着复合材料PMA不能把试样合格等同于产品稳定。铺层偏差、温度历史、真空泄漏、胶膜储存、表面污染、芯材含湿、局部孔隙和修边损伤，都可能在最终几何尺寸完全正常的情况下改变结构行为。

更麻烦的是，某些胶接缺陷并不能在成品阶段被可靠发现。因此，验证策略必须把“终检”前移到过程：材料批次、表面处理、时间窗、温湿度、真空、固化曲线、NDI以及见证试片共同构成符合性证据。

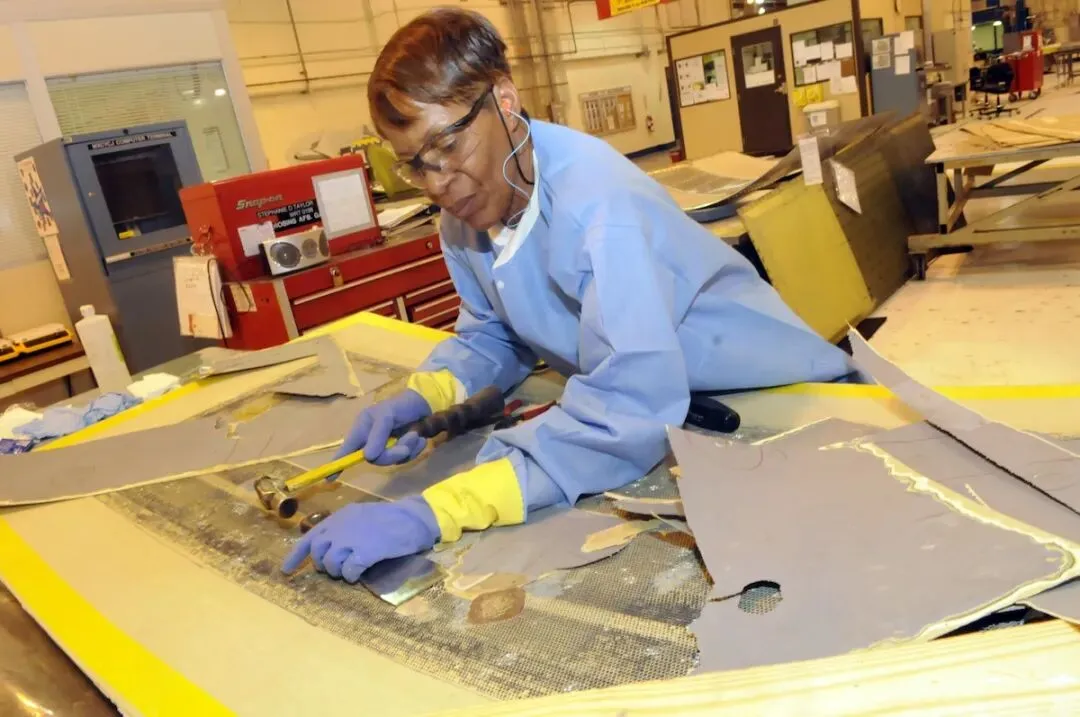

公开实景｜C-5复合材料/夹芯面板维修。复材结构的性能高度依赖表面、胶接、固化与过程控制。图片：U.S. Air Force，Public Domain。

09｜NDI为什么必须在产品设计阶段就介入，而不是量产以后再找

损伤容限逻辑里有一个经常被忽略的变量：损伤不仅要“存在”，还要“可被发现”。金属裂纹适合什么方法？孔边和多层结构如何检查？复材冲击后损伤、脱粘、夹芯进水用什么手段识别？现场能不能接近？检查时间是否可接受？

如果替代件的几何、材料、表面或连接方式改变了可检性，那么即使静强度相同，原有维修计划和检查逻辑也未必可以原封不动沿用。结构PMA项目越深入，NDI就越应该参与设计评审、试验件缺陷布置、检出概率评估和持续适航方案。

这也是为什么未来真正有价值的国产结构PMA团队，很可能不是“机械设计+加工厂”两方组合，而是结构强度、材料工艺、NDI、维修工程和适航共同组成的长期团队。

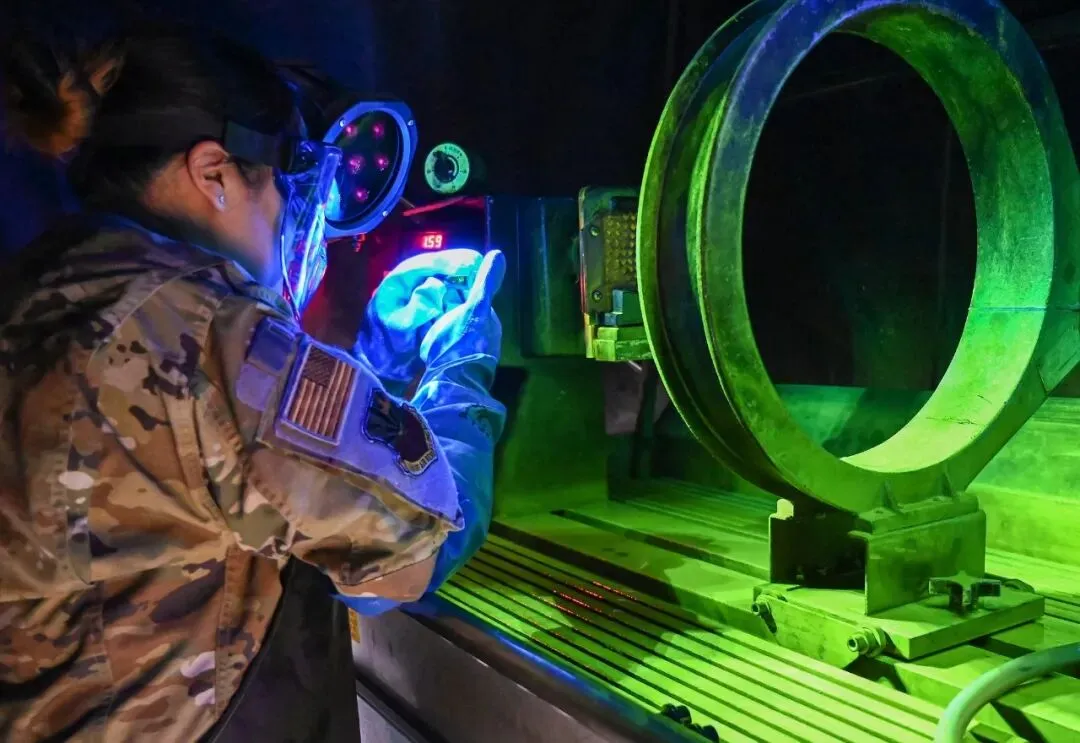

公开实景｜航空零件无损检测。损伤容限最终必须落到“什么损伤能被什么方法在什么尺寸下检出”。图片：U.S. Air Force / DVIDS，Public Domain。

10｜腐蚀不是维修阶段的小问题，而是结构设计与持续适航的一部分

真实机队中的结构损伤从来不只来自疲劳。潮湿、盐雾、清洗液、货舱液体、异种金属接触、涂层破损以及密封失效，都可能改变长期结构状态。CCAR-25/FAA 25.571的损伤容限逻辑本身就要求考虑疲劳、腐蚀和意外损伤对灾难性失效的影响。

因此，一个国产结构件如果改变了材料体系、表面处理、紧固件组合或密封方式，项目就应主动回答电偶腐蚀、缝隙腐蚀、涂层耐久、排水、清洁维护和后续检查的问题。

更现实地说：如果一个PMA结构件能把采购周期从半年缩短到几周，却让航司每个C检增加额外检查或返工，那么商业价值可能被迅速吃掉。结构国产替代必须把“生命周期维修负担”写进产品定义，而不是等运营以后再由航司承担。

公开实景｜HC-130J结构腐蚀控制作业。结构件的环境耐久和防护体系，会直接决定后续维修负担。图片：U.S. Air Force，Public Domain。

11｜结构PMA真正应该准备的，不是一份试验报告，而是一套“证据架构”

如果把前面的要求放在一起，一个成熟结构PMA项目至少需要九类相互勾连的证据：结构角色/安全影响分类、原设计与接口基线、载荷与边界条件、材料与工艺设计值、静强度/刚度、耐久与损伤容限（如适用）、环境与防火（如适用）、制造符合性与质量控制，以及检查/维修/持续运行监控。

“如适用”三个字非常重要。结构PMA不应该用一套最重的验证模板把所有项目都做贵，也不能用一套最轻的模板把关键结构做浅。真正成熟的组织能力，是能够基于安全影响和结构功能解释为什么某项验证需要、为什么某项可以不做，并让这个判断本身可审查。

FAA AC 21.303-4在PMA试验与计算路径中强调安全影响评估，正好给企业一个非常实用的思路：证据包的深度应当和失效后果、设计复杂度以及不可见关键特性相匹配。

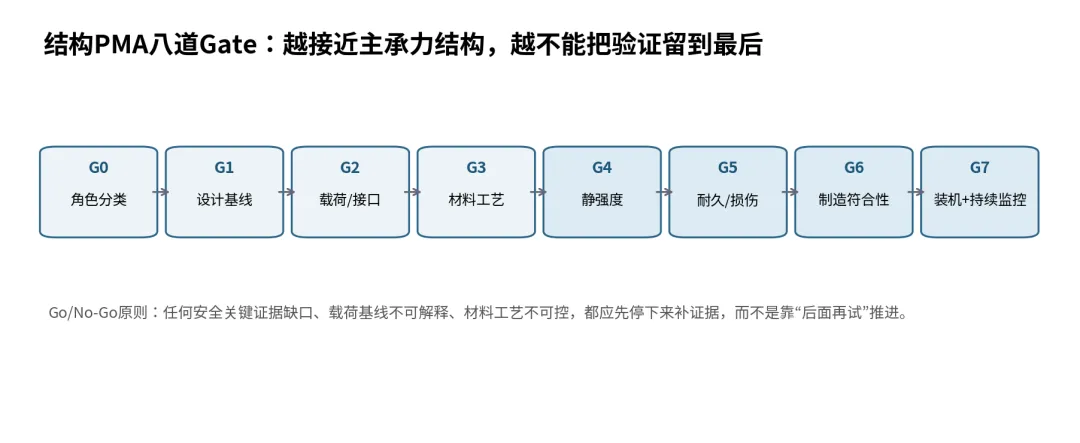

图6｜结构PMA八道Gate：把最昂贵的错误挡在样件和全套试验之前。

12｜哪些结构PMA适合先做？不要被“技术含量”三个字绑架

从产业化角度，早期结构PMA更适合选择：需求稳定、装机量足够、接口清晰、结构角色可解释、材料和工艺成熟、检查可接近、试验规模可控，而且能够向同一产品族复制的项目。

反过来，如果一个零件属于高后果主承力/疲劳关键结构，但市场装机量小、原始载荷和设计基线又难以获得，企业即使技术上很想挑战，也要认真评估“证据成本是否超过商业价值”。国产替代不应该用最难的零件证明情怀，而应该用一系列成功项目不断积累结构分析、材料工艺、试验、制造和持续适航能力。

这也是本文最想传递的投资纪律：不是越难越高级；真正高级的是知道什么阶段该做什么。

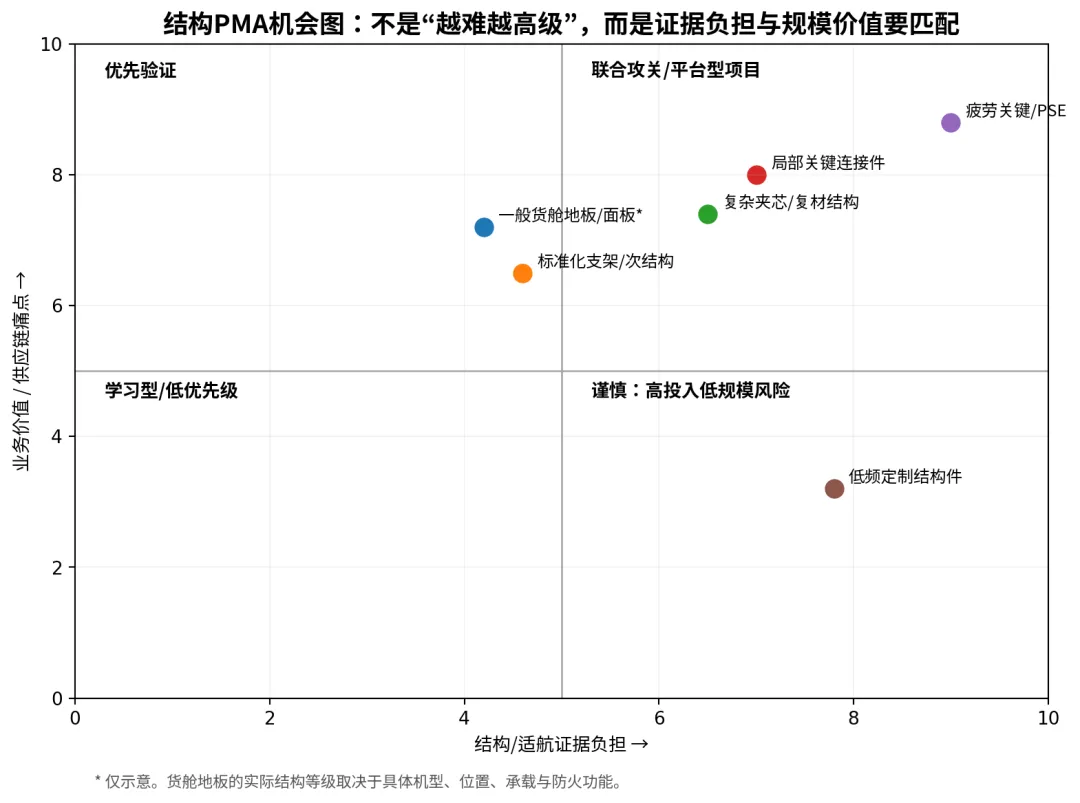

图7｜结构PMA机会图：证据负担必须和业务价值匹配。

13｜给监管和行业一个值得讨论的命题：结构国产替代应该怎样“稳步放大”？

站在监管视角，结构PMA最重要的不是“放快一点”或“卡严一点”，而是让申请人建立与安全风险相匹配、可持续审查的证据体系。对低风险、边界清晰、可观察的产品，可以通过标准化试验矩阵、首件装机和数据回传加快学习；越接近疲劳关键与主承力结构，越应强调载荷基线、材料设计值、损伤容限、制造过程和持续结构完整性。

CAAC 2022年的运输类飞机持续结构完整性大纲明确以CCAR-25-R4 25.571为依据，核心思想就是让结构安全贯穿全寿命，而不是在型号/产品批准那一刻结束。结构PMA未来若要真正进入更高价值区域，同样需要把“证后运行数据”变成审定与持续改进的一部分。

这并不是降低标准，相反是把国产替代从一次性“证明我能做”升级成长期“证明我一直做得对，而且知道出现偏差时怎样发现和纠正”。

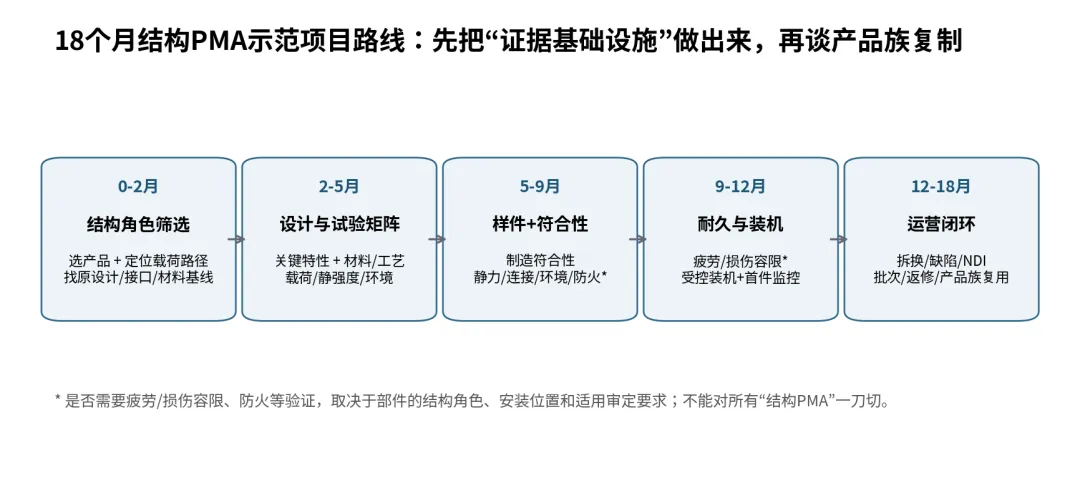

图8｜18个月结构PMA示范项目路线：先做证据基础设施，再复制产品族。

14｜对企业管理层：结构PMA项目会上，至少问这12个问题

• 这个件在飞机里到底承担什么载荷？失效后果是什么？

• 我们掌握的是几何数据，还是能解释原设计意图的数据？

• 原件材料的统计设计值、方向性、热处理/工艺状态是否清楚？

• 新件刚度变化会不会改变邻接结构载荷？

• 孔、紧固件、边距、表面质量中哪些是疲劳关键特性？

• 是否涉及压力边界、PSE、疲劳关键结构或主要连接？

• 需要哪些静强度、耐久、损伤容限或环境验证？哪些不需要，依据是什么？

• 如果是复材/夹芯结构，关键过程如何控制和见证？

• NDI怎样证明可检出？现场是否可接近？

• 装机以后要追踪哪些缺陷、拆换、腐蚀、裂纹或返修指标？

• 产品能否从一个PN复用到一族件，还是每个PN都重新付一次高额证据成本？

• 如果证据链中任何一个关键假设不能解释，我们是否有勇气在Gate上暂停项目？

结语｜当PMA进入结构件，“国产替代”才真正开始考验航空工业基本功

客舱件国产化更多证明了制造与适航流程可以跑通；结构件则开始考验一家公司有没有真正理解飞机为什么这样设计。一个孔为什么在这里、一层蒙皮为什么是这个厚度、一块蜂窝为什么用这个芯材、一个支架为什么不能简单做得更硬——这些问题背后都是载荷、材料、疲劳、环境和维修的长期折中。

所以，结构PMA不是国产替代系列里的“更难一个产品类别”，而是一个分水岭：它迫使制造企业从图纸加工者变成结构工程组织，迫使航司从采购方变成运行数据与维修需求的共同定义者，也迫使整个产业开始积累真正可复用的工程证据。

下一篇，我们还会继续往更深的第三梯队走：当PMA从结构件进一步进入液压、气动、机电甚至核心系统部件，项目会从“结构证据”升级成“系统安全+功能性能+接口+软件/电子+维修保障”的综合工程。那才是国产PMA真正的第三层深水区。

资料来源与研究边界

本文以用户提供的国产PMA研究材料为主线，并使用CAAC/FAA/NASA公开资料扩展结构工程与适航背景。文中S0-S3、结构PMA八道Gate、机会矩阵和18个月路线图为本文研究框架，不是监管官方分类或评分标准。具体项目应以适用机型、安装位置、审定基础及局方要求为准。

1. 用户研究材料：《航空国产替代研究报告①》及《国产替代探索与研究》：PMA应用梯队、货舱地板等结构类产品进展。

2. CAAC：AC-25-AA-2022-01《运输类飞机持续结构完整性大纲》，依据CCAR-25-R4 25.571。https://www.caac.gov.cn/XXGK/XXGK/GFXWJ/202207/P020220708405456400961.pdf

3. CAAC：中南局批准B757安装卫星通信增强系统STC：涉及主结构改装，完成静强度分析和损伤容限评定。https://zn.caac.gov.cn/ZN_DQYW/202203/t20220330_212607.html

4. FAA：AC 21.303-4, Application for PMA Via Tests and Computations or Identicality. https://www.faa.gov/regulations_policies/advisory_circulars/index.cfm/go/document.information/documentid/1024227

5. FAA：AC 25.571-1D, Damage Tolerance and Fatigue Evaluation of Structure. https://www.faa.gov/regulations_policies/advisory_circulars/index.cfm/go/document.information/documentid/865446

6. FAA：AC 25.613-1, Material Strength Properties and Material Design Values. https://www.faa.gov/regulations_policies/advisory_circulars/index.cfm/go/document.information/documentID/22658

7. FAA：AC 20-107B, Composite Aircraft Structure. https://www.faa.gov/regulations_policies/advisory_circulars/index.cfm/go/document.information/documentID/99693

8. FAA：14 CFR 25.855 Cargo and Baggage Compartments（货舱地板防火要求是否适用取决于功能/类别）。https://www.faa.gov/sites/faa.gov/files/2022-11/25.855.pdf

9. NASA：Flight Loads Laboratory / Fatigue and Fracture Laboratory，用于结构加载、疲劳、断裂与NDE研究。https://www.nasa.gov/armstrong/capabilities-facilities/fll/ ; https://ddtrb.larc.nasa.gov/fatigue-and-fracture-laboratory/

10. 图片：现场照片均来自NASA/U.S. Air Force/DVIDS公开页面，并按Public Domain/U.S. Government work边界使用；未使用用户研究材料中的原始现场图片。
