半导体衬底与金刚石材料介绍

芯片衬底（Substrate）是半导体器件制造中最底部的一层晶圆基底，也是整个芯片的“地基”。在典型的外延—器件—互连堆叠结构里，衬底位于最下端：先由衬底提供晶体学模板，上面外延生长功能层（GaN（氮化镓）、SiC（碳化硅）等化合物外延层），再做器件结构、金属互连、钝化层。

衬底本身不直接参与器件电学工作（部分场合也会用导电衬底做背电极），但承担了机械支撑、热耗散、晶格与热膨胀匹配、工艺承载等核心功能（表1.1）

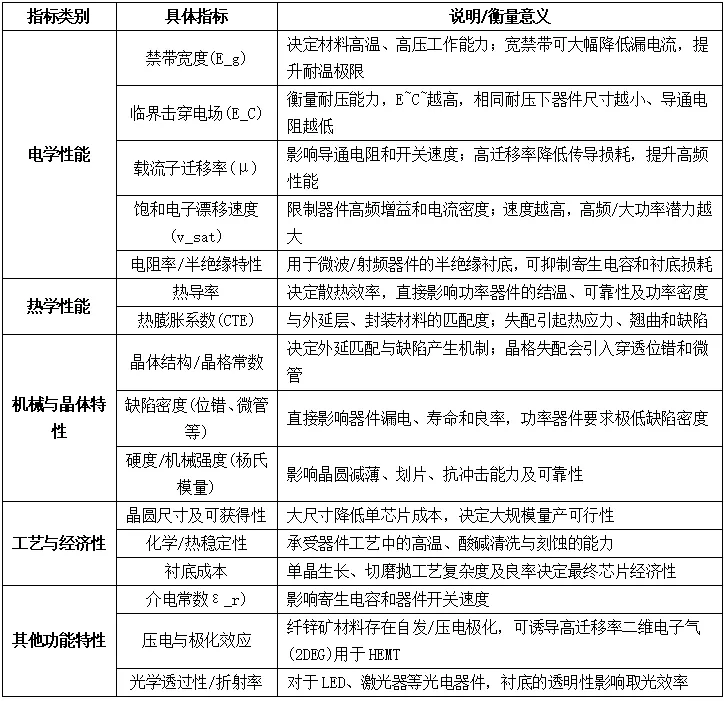

表1.1：可控核聚变市场规模

若在功能上存在缺陷，上面的外延层和器件结构都会出现问题（翘曲、裂纹、漏电、可靠性崩塌等）。

衬底材料的选择，本质是在晶体质量、热导率、禁带宽度、可制造性、成本之间做权衡，不同场景所应用的材料差异很大（表1.2）。

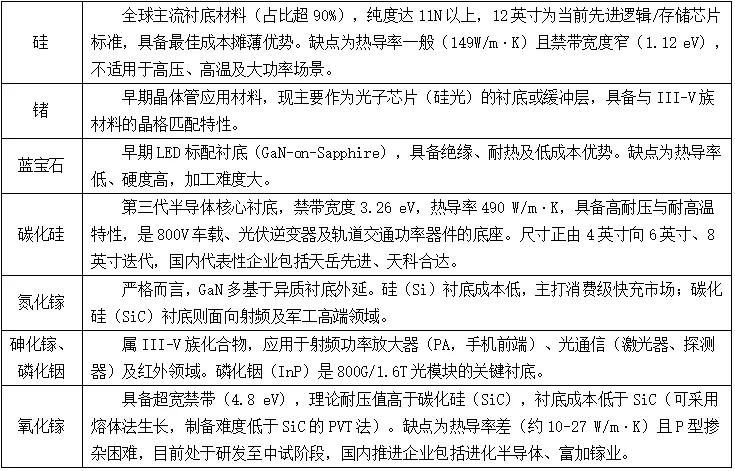

表1.2：各半导体衬底材料

金刚石：金刚石作为衬底材料的核心优势，在于其实现了热学、电学与化学稳定性三大核心指标的全面领先（表1.3）。该材料兼具超宽禁带、高热导率与高击穿场强等卓越物理特性，是制备高频、高功率、耐高温及抗辐照等严苛工况下光电子与微电子器件的理想衬底材料。

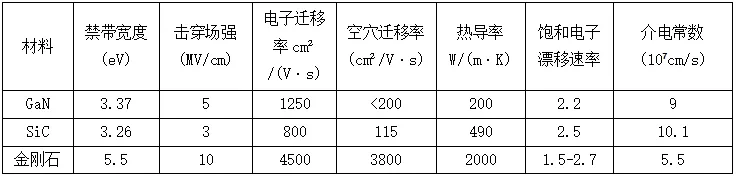

表1.3：金刚石各项性能存在明显优势

尽管理论模型预言金刚石堪称“终极半导体”材料，但在面向单晶衬底的工程化实践中，仍面临晶格缺陷诱发的大尺寸晶圆翘曲、异质外延过程中的高位错密度以及极高的单位面积制造成本这三大核心掣肘。鉴于此，产业界采取了更为务实的阶梯式发展策略：现阶段暂不将其作为有源器件的主体衬底，而是优先发挥其极致的热物理性能，聚焦于高品质热沉片与散热衬底的应用赛道。这种“扬长避短”的技术路线，旨在通过解决高功率电子器件（如GaN-on-Diamond）的散热瓶颈来验证其商业价值，从而在规避当前晶体质量与成本难题的同时，为未来攻克单晶外延与掺杂工艺、最终实现金刚石基集成电路积累工程经验与市场需求。

金刚石衬底制备方法

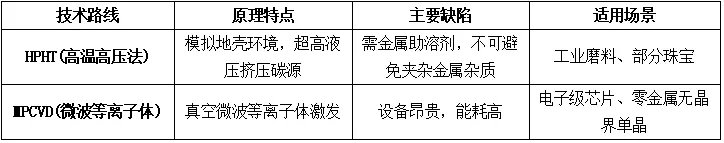

表2.1：金刚石主流制备技术

当前主流合成路径分为高温高压法（HPHT）与化学气相沉积法（CVD）两大体系(表2.1)：前者依托六面顶压机，以石墨粉、金属触媒为原料，在高温高压环境下制备颗粒状金刚石，主要服务于工具级磨削、切割等传统超硬材料市场；后者在低压环境下以甲烷、氢气为反应气源，因腔室洁净度高、杂质可控，几乎成为半导体级金刚石的唯一制备路线。其中微波等离子体化学气相沉积法（MPCVD）凭借无电极污染、等离子体密度高且均匀的优势，被公认为制备电子级金刚石的最佳工艺。

MPCVD制备金刚石衬底的核心在于构建一个极度纯净的真空生长环境，利用悬在真空中心的无极放电产生等离子体，确保等离子体不接触金属壁从而彻底消除金属污染。在微观反应过程中，以甲烷作为碳源、氢气作为载气和刻蚀剂，通常将甲烷浓度控制在5%~9%区间（多晶/热沉级常取5%~9%以兼顾速率；高质量单晶生长通常控制在1%~4%），并可添加微量氮气以调节生长速度或制造特定的空位色心缺陷。当微波能量轰击气体时，氢气解离为高活性的氢原子，这些氢原子扮演关键角色：一方面像挑剔的清洁工一样疯狂刻蚀掉无用的石墨相，只保留纯正的金刚石结构；另一方面严密包裹表面悬挂键以稳定晶格，防止高温下坍塌成石墨，同时不断夺取表面的氢原子腾出活性空位，使得携带碳原子的自由基能够严丝合缝地嵌入晶格中完成生长。

正是这种“刻蚀-保护-生长”的精密动态平衡，使得碳原子能够严格按照金刚石晶格进行有序堆叠，最终在衬底上演化出如镜面般平整、近乎完美的单晶薄膜。

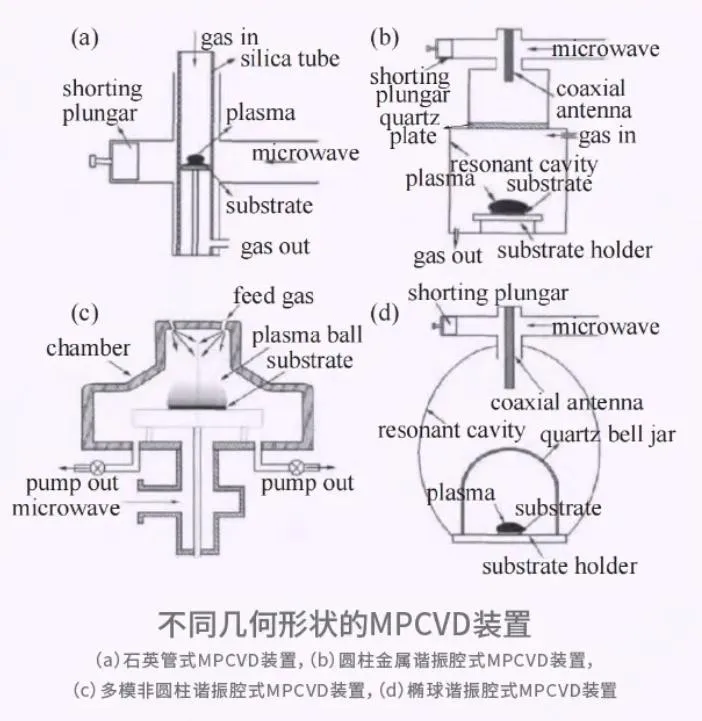

图2.1：不同几何形状的MPCVD装置

MPCVD法核心优势

1、材料纯度与导热优异：无电极污染，晶体纯度达6-7N，缺陷少；本征热导率达2000~2200W/(m·K)，表现最优。

2、产能与尺寸适配性强：采用等离子体均匀技术，可稳定量产4/6英寸多晶及热沉级片，8英寸多晶热沉2026年刚进入产线爬坡，适配半导体精密化需求。

3、工艺灵活与应力低：支持单晶/多晶工艺灵活切换，成品一致性好，加工后内应力低。

MPCVD法主要局限性

1、设备成本高昂：核心设备依赖进口，初期投资压力极大。

2、生长速率缓慢：单晶生长速率仅为5-15μm/h，生产周期长，制约产能释放。

3、研发与调试门槛高：工艺参数窗口窄，设备调试与工艺研发难度极大（微波源、谐振腔等核心部件研发难度大）。

现目前海外MPCVD设备市场以日本Seki（SEKI Technotron）、英国Element Six、德国iPlasma等为代表，这些企业经过数十年产业化验证，已形成覆盖915 MHz至2.45 GHz、单腔至多腔室的完整产品体系，技术储备深厚，如Element Six已布局铜/金刚石复合散热材料，同时掌握单晶金刚石晶圆技术;但单台设备售价高昂，且交付周期较长，导致国内客户综合采购成本与扩产弹性受限。

国产MPCVD设备在小尺寸方面已经实现较好的突破（价约350–600万元），采购成本仅为进口设备的1/3-1/4，量产性价比优势突出（表2.1）。目前国产设备核心瓶颈在微波电源核心部件以及腔体等离子体均匀性控制能力仍有待提升。

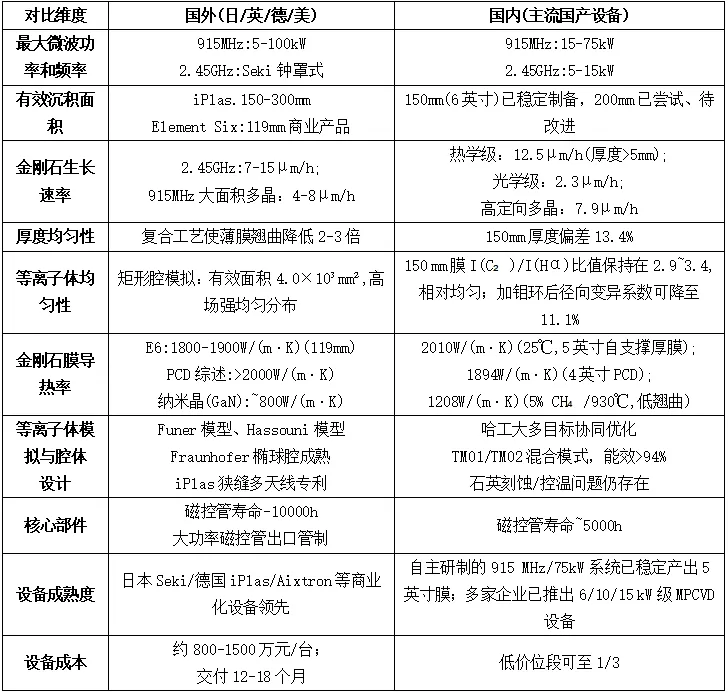

表2.1：国内外MPCVD设备对比

数据来源：中信证券

行业现状与市场规模

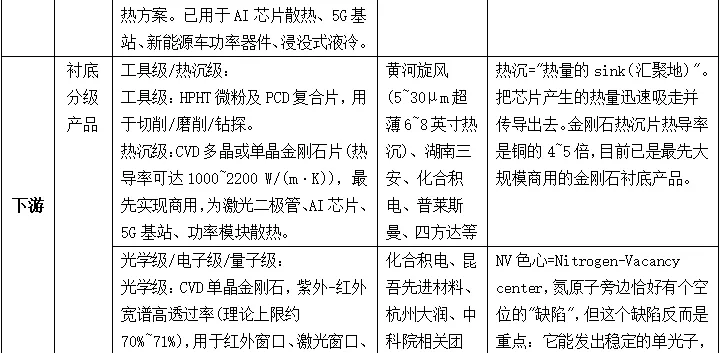

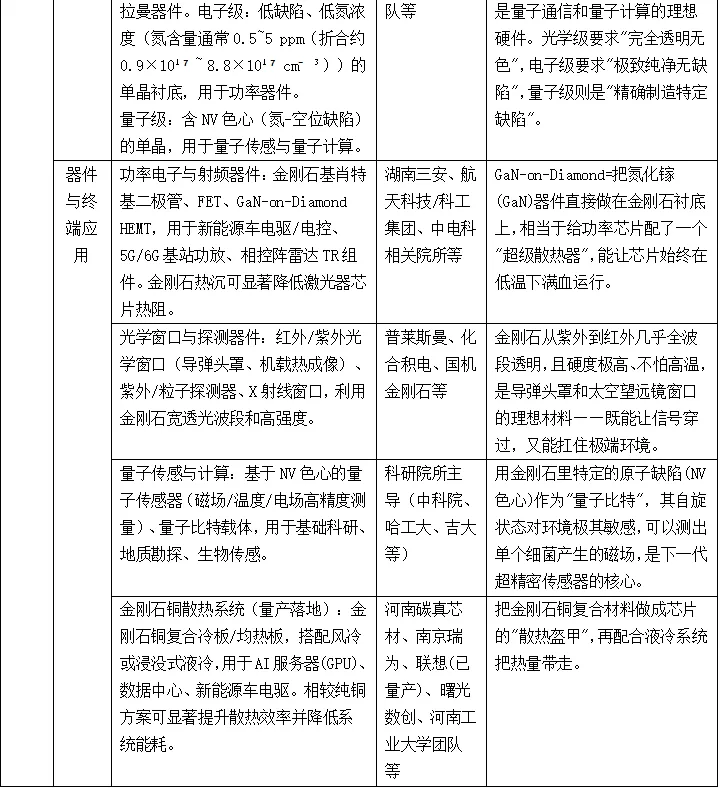

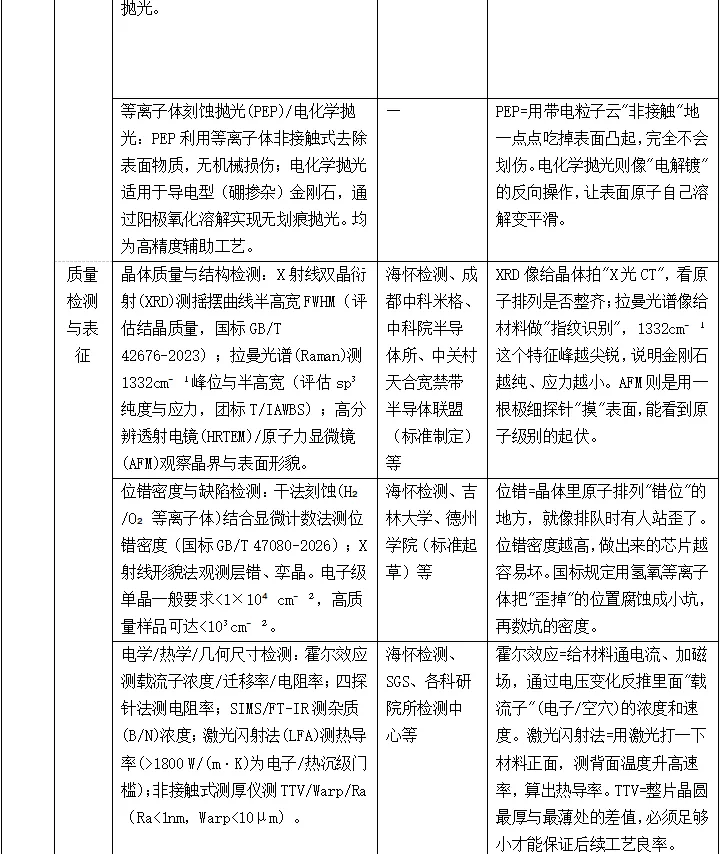

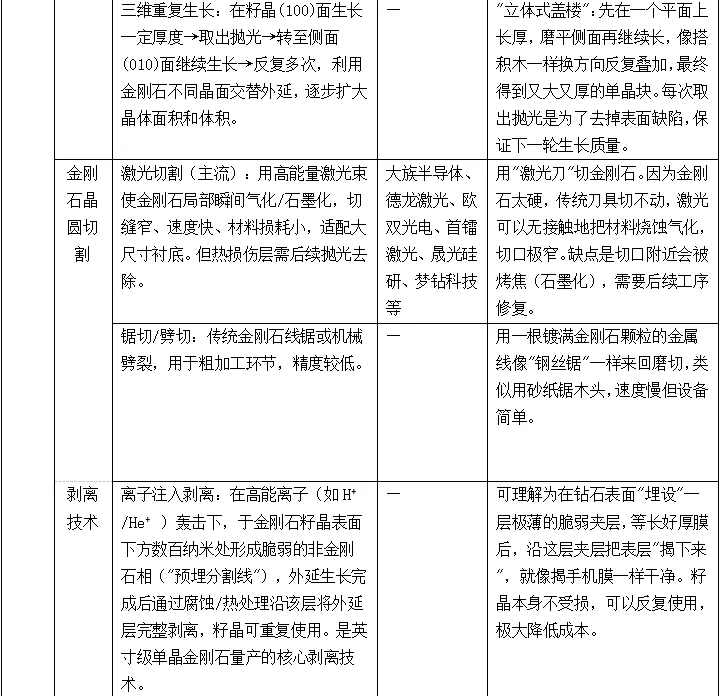

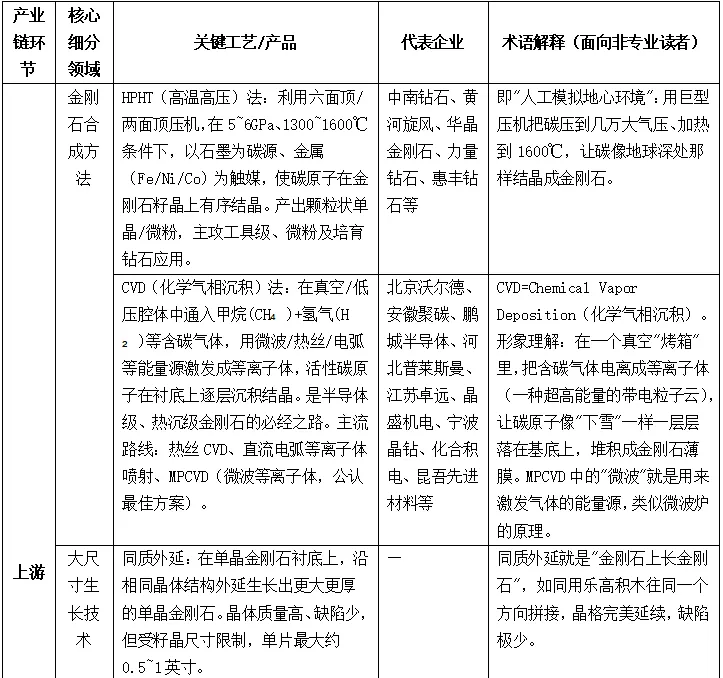

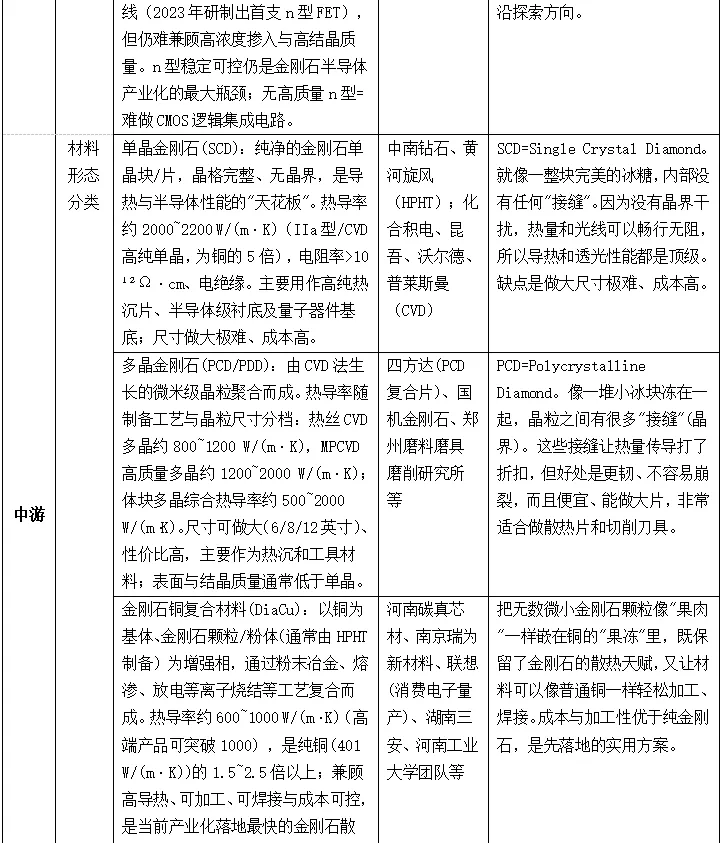

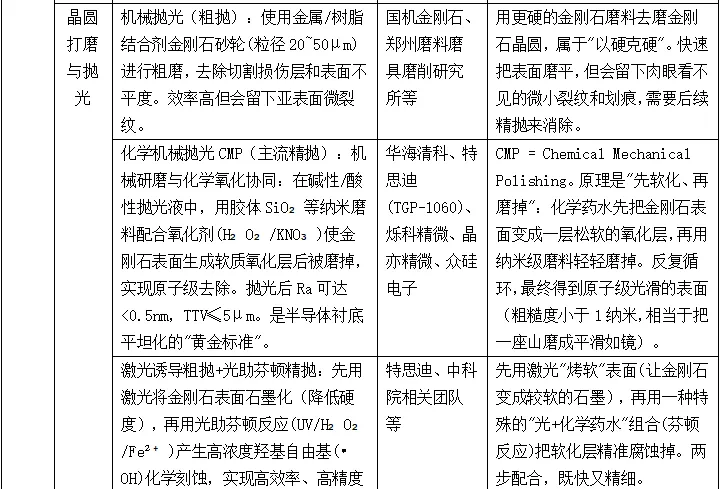

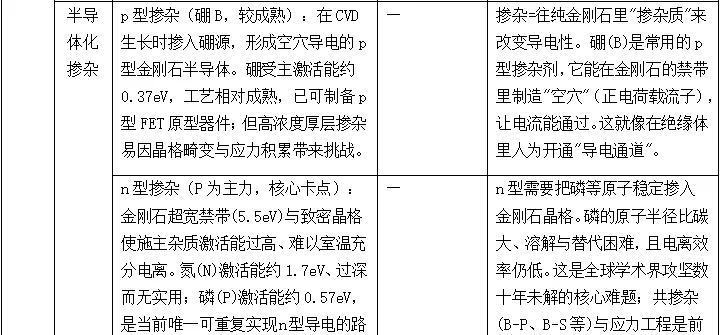

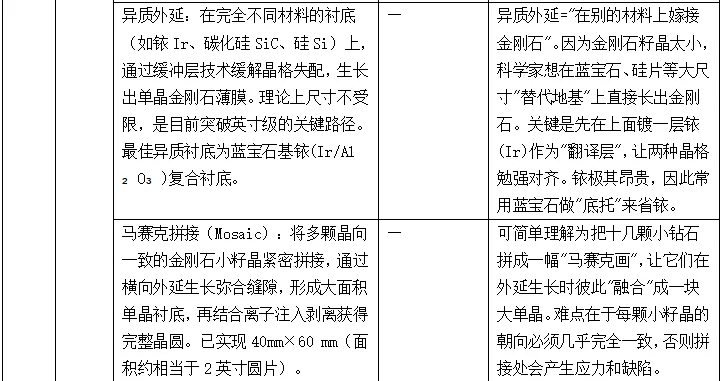

表3.1：金刚石半导体产业链

金刚石半导体及散热市场当前处于产业化初期，不同市场调研机构因口径定义差异，预测数据跨度极大。因中泰证券的中性预测恰好处于"材料销售口径"与"乐观终端价值量口径"之间。故本报告采纳该券商机构的数据，即2026年全球高端AI芯片用金刚石散热片市场规模约87亿元，2030年有望快速增长至592亿元，CAGR超过50%。

1、欧美：底层专利与高端器件“双垄断”

以英国Element Six、美国Diamond Foundry为代表的欧美企业，是全球金刚石半导体技术的“规则制定者”。凭借数十年工艺积累，其在大尺寸低缺陷单晶衬底制备、高效掺杂等底层核心专利上构筑了极高壁垒，直接掌控了全球高端金刚石材料市场的绝大部分份额。当前，欧美阵营正持续向更高技术壁垒延伸，重点布局高性能单晶器件与极端环境应用，试图通过“技术代差”长期锁定高端市场话语权。

2、日本：器件落地与场景验证“领跑者”

日本是金刚石半导体从材料向器件转化的核心推动者，形成了“科研院所+企业”的协同攻坚模式。以日本国立材料科学研究所（NIMS）为代表的研究机构，在n通道金刚石MOSFET等关键技术上取得突破，为金刚石CMOS集成电路奠定了理论基础；器件端则由初创企业Okuma Diamond Device（北海道大学+AIST成果转化）推进，2025年起送样，计划2026财年在福岛县大隈町建厂，其金刚石功率器件拟用于福岛第一核电站退役作业场景。

3、中国：全产业链协同

中国金刚石产业正呈现出"头部引领突破、长尾低价跟随"的显著分层格局。在头部层面，产业界采取了与欧美日截然不同的"产能+协同"破局路径，依托本土市场与制造优势快速追赶。

产能端，力量钻石规划新增400台MPCVD设备，目标2026年散热片产能达100万片/年；新疆凭借低电价等能源成本优势，吸引润晶科技、碳基芯材等项目密集落地，综合来看，当地规划培育钻石/工业金刚石产能达10亿克拉级；另有4–8英寸衬底项目落地。

协同端，已初步形成"材料-设备-应用"的协作网络：四方达已掌握12英寸大尺寸金刚石衬底及薄膜全套制备工艺，当前产业化重心聚焦4英寸及以上MPCVD金刚石散热片的客户验证与小批量交付（市场传闻的"四方达与中芯国际联合开发12英寸衬底进入试产"暂无可官方信息佐证）；黄河旋风子公司风优创2026年2月投产国内首条8英寸金刚石热沉片生产线，一期50台设备对应约2万片/年；300台达产后对应15万片/年；华为与哈尔滨工业大学联合攻关硅/金刚石三维集成混合键合技术。

技术验证与客户认证方面，宁波材料所成功制备4英寸超薄超平金刚石自支撑薄膜（厚度<100μm、翘曲度<10μm），打通芯片键合瓶颈；力量钻石CVD金刚石散热片2025年Q3通过英伟达实验室验证并进入HGX模组BOM清单，目前经台湾捷斯奥间接小批量供货；国机精工2025年金刚石功能化应用收入超1000万元，当前主要应用于非民用领域，并加速向民用市场渗透。

整体来看，中国产业集群正通过规模化产能释放与成本优势，在散热、光学窗口、高功率射频器件等中间环节快速抢占市场，并逐步向上攀登技术阶梯。

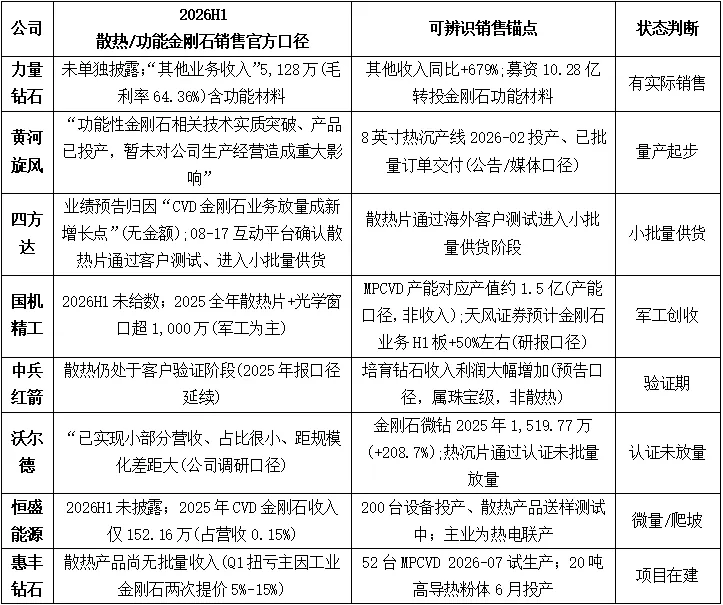

表3.2：国内八家公司MPCVD金刚石（散热级）销售实绩

2026年上半年，中国MPCVD金刚石散热产业整体处于“从0到1”的商业化早期阶段。当前市场以客户验证、小批量供货及产线建设为主，上市公司报表端尚未体现规模化收入，业务贡献普遍微小。

中美政策对比

政策起步于“十四五”，在“十五五”规划中首次在国家规划纲要中直接点名，通过《重点新材料目录》等文件引导发展。地方配套迅速落地，如郑州航空港区提供高额固投补助，上海临港新片区发布专项方案攻克制备技术。与此同时，中国构建了严密的出口管制体系，2024年至2025年间先后将六面顶压机、MPCVD设备及超细金刚石微粉纳入管制清单，并原则上禁止对美出口相关物项。这一组合拳旨在将金刚石打造成兼具产业竞争力与反制能力的“长板”。

美国政策核心在于技术封锁与供应链重塑。2022年8月，BIS依据ECRA第1758条及2021年瓦森纳安排决定，将氧化镓与金刚石增列为受控新兴技术，新增ECCN 3C001.f、3C005.b 条目；同期《芯片与科学法案》的护栏条款则禁止受资助企业在受关注国家扩产先进产能。产业推动上缺乏专项扶持，主要依托国防部“微电子共享计划”，由诺斯罗普·格鲁曼等军工巨头主导研发。2026年启动120亿美元“战略矿产金库计划”，试图在中西部建立本土供应链，摆脱对中国产能的依赖。

中国路径侧重“全产业链主导权”，通过内需市场和产业政策将金刚石从超硬材料重新定义为第四代半导体；美国路径侧重“安全与围堵”，通过出口禁令延缓中国技术进步，并联合盟国构建排他性供应链。2025—2026年，金刚石晶圆已超越单纯的商业竞争，正式成为中美科技博弈的新前线。

行业企业近期融资信息

及投资方投资逻辑整理

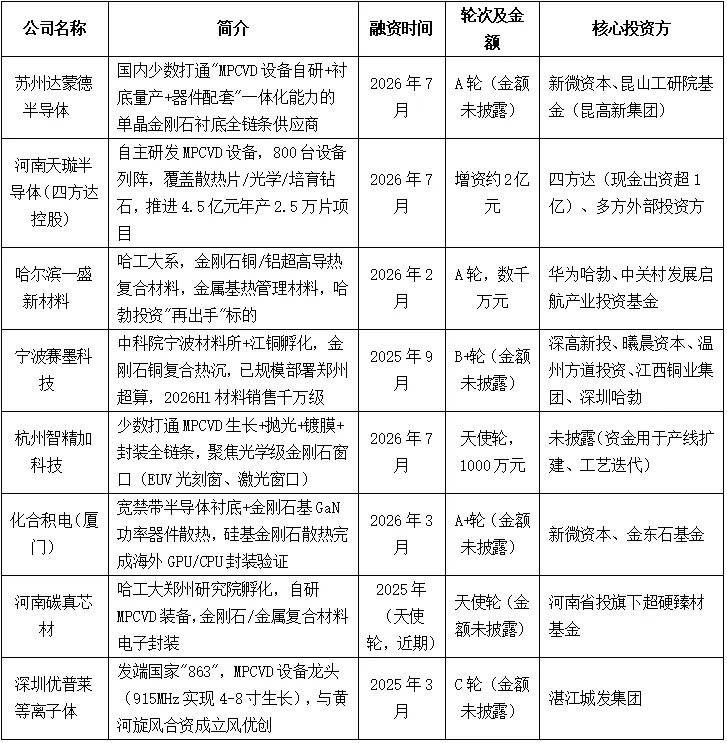

表5.1：行业企业近期融资信息

综合四家有可溯源投资方表态的案例来看，其投资逻辑可归纳为三条彼此区分的路径。

其一为技术闭环型，以哈尔滨一盛新材料为代表：中关村发展集团启航投资管理合伙人马建平将判断标准明确锚定于"掌握核心制备工艺并能够实现稳定量产"以及"从理论、工艺到产品的完整自主知识产权体系"（36氪，2026-02-25），院士团队的技术源头、近100%致密度的浸渗工艺、航天级可靠性考核，以及与中国电科及航天院所的长期供货关系，共同构成"技术—量产—订单"的验证闭环，这是四例中唯一由投资人完整阐述其决策依据的案例。

其二为能力互补型，以化合积电为代表：贺利氏集团管理委员会成员Steffen Metzger仅作出"持续投资具备领先材料科技的初创企业"这一概括性评价，交易的实质在于贺利氏以全球市场资源、技术洞察与先进材料工业化经验，换取化合积电在金刚石衬底及GaN-on-Diamond方向的材料能力，并通过持股与董事会席位实现治理绑定，属产业资源的双向交换，而非对单项技术参数的逐项背书（上海证券报，2024-03-21）。

其三为区域补链型，以河南碳真芯材为代表：汇融基金总经理葛党桥的表态侧重于"弥补本土超硬材料产业弱势环节"这一产业布局目标，可归因于企业自身的要素则集中于哈工大朱嘉琦团队的技术源头、"自CVD核心设备、加工工艺至下游高端产品"的全链条覆盖能力，以及已与省内超硬材料龙头企业建立的业务与技术合作（大河财立方）。

宁波赛墨科技，深创投董事长左丁2025年4月考察时所作"高度关注企业在热管理材料方面取得的突破性进展"并表态"大力支持"的表述，性质上属投后赋能而非投资决策说明，其真正看点在于中科院宁波材料所的孵化背景、江西铜业与华为哈勃同步入场所形成的"上游原料—下游应用"产业资本组合，以及金刚石铜的百吨级产能布局与在手订单（赛墨科技官网，2025-04-11）。

统而观之，四家投资方的判断重心均落足于工程化量产能力、产业链环节的自主可控程度，以及是否已获得真实客户验证三项可检验指标，而非实验室层面的单项性能参数。这一取向表明，金刚石赛道的融资准入门槛已由"材料性能领先"整体上移为"工程化与交付能力"。

行业发展趋势与投资逻辑判断

2026年被视为金刚石半导体“告别实验室、迈入产业化转折”的元年，但严格意义上的衬底级应用仍处于“样片—中试—小批量”的爬坡阶段。因此，可从供需两端设定观察锚点：需求端，芯片热流密度/功耗是否已触碰传统散热材料的物理天花板；供给端，金刚石方案的成本、良率与键合工艺能否同步跨过可量产门槛。最后可通过各里程碑事件判断行业发展阶段及“入场”时机。

中国科学院院士、吉林大学超硬材料国家重点实验室教授邹广田针对芯片散热材料的热导率需求，给出了明确的量化标准，核心观点如下：

邹广田指出，5G时代芯片需要热导率在400至700 W/(m·K)的散热材料，这一需求已经超过了纯铜（热导率约400 W/(m·K)）的散热极限。并且随着6G时代、物联网的发展，大功率芯片对散热材料的要求更高，需要热导率超过1000 W/(m·K)的材料。而金刚石（热导率高达2000~2200 W/(m·K)（同位素纯化¹²C 金刚石实验室记录可达~3300 W/(m·K)，非量产值）因其极高的热导率、低热膨胀系数和高击穿电压，是满足上述高功率芯片散热需求的理想材料。

此外，中信证券也提到,随着制程工艺微缩与算力密度提升，芯片功率密度和集成度不断提高，如英伟达、谷歌的GPU功耗正从500W提升到1000W+，未来还可能继续提升，如若芯片散热不及时温度将急剧上升，进而影响其性能(降频等)和可靠性，传统热管理手段已成为制约AI性能释放的核心短板(表6.1)。

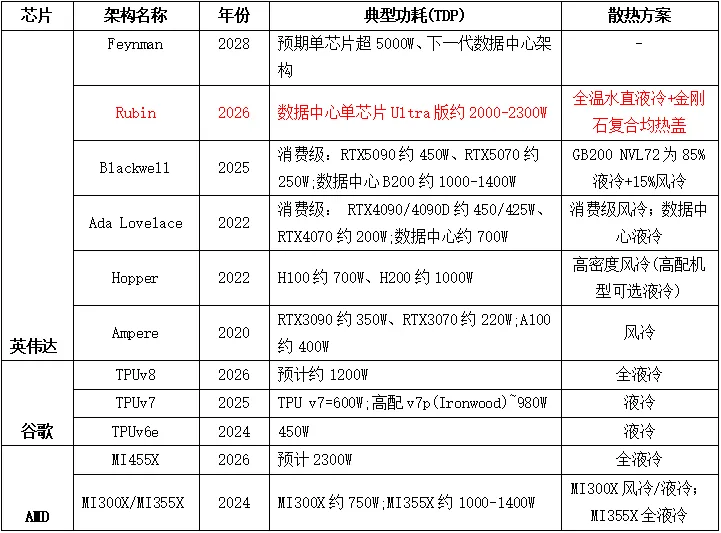

表6.1：各算力架构功耗一

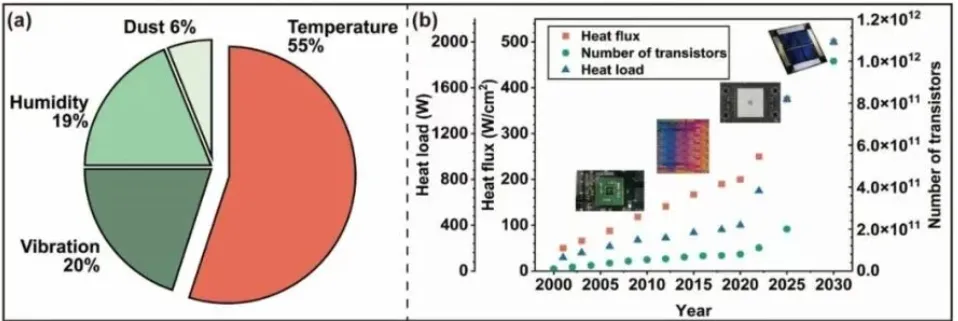

图6.1:电子产品故障原因的分布;电子芯片中晶体管数量、

热通量和最大功耗的逐年演变

饼图6.1左侧数据显示，温度（Temperature）以55%的占比成为导致电子产品损坏的首要原因，远超振动（20%）、湿度（19%）和灰尘（6%）。这直观印证了高热负荷对电子器件可靠性与寿命的严重威胁，凸显了高效散热管理的迫切性。

饼图6.1右侧的趋势图显示，2000年至2030年间，芯片的热通量（Heat flux）、晶体管数量（Number of transistors）及热负载（Heat load）均呈显著攀升态势。随着晶体管密度和集成度的指数级提升，芯片功耗与发热量急剧增加，对传统散热材料提出了严峻挑战，这也正是推动金刚石等超高导热材料商业化落地的核心驱动力。

可即便芯片端已显现迫切需求，金刚石散热方案若要真正切入AI芯片BOM清单，仍需跨越成本、良率与键合三道产业化门槛。

1、成本门槛

据方正证券测算，4英寸单晶金刚石散热片单价约4万元，可切割为7颗主流GPU芯片散热片，单颗对应价值量约5714元。对于单价数万元的AI芯片而言，该材料成本占比约10%-15%，初步具备经济可行性。然而，金刚石铜复合材料方案成本仅为纯金刚石的10%-20%，性价比优势显著。因此，短期商业化放量将以金刚石铜为主力，纯金刚石则聚焦高端市场。

2、良率门槛

当前国内采用MPCVD法生产的8英寸及以上大尺寸金刚石散热片，行业平均良率约65%（该数据为券商/媒体口径的行业估算），较成熟铜基材料低15-20个百分点。良率不足直接制约了单位成本的下降空间，进而影响下游客户的接受度与规模化采购意愿。

3、键合/界面热阻门槛

市场常存在认知误区，认为采用金刚石即可自然获得数倍于铜的导热性能。实际上，若键合工艺不佳，界面热阻将急剧上升，完全抵消金刚石本征高导热率的物理优势。目前Ti/Ag/Cu复合钎焊核心专利主要掌握在海外企业手中，国内键合工艺良率约60%，显著低于海外的80%水平。因此，金刚石方案能否被下游采用，真正的瓶颈不在于“长晶”环节，而在于“键合”这一“最后一公里”工艺的突破。

综上所述，AI算力革命催生了切实且迫切的散热与能效升级需求，为金刚石半导体提供了坚实的下游牵引力。另一方面，金刚石材料在制备成本、量产工艺及良率上的现实瓶颈，导致产业化进度远滞后于资本市场热情，以至于国内头部企业，均处于“0到1阶段”。

因此建立一套基于客观产业化指标的“投资时机坐标轴”显得尤为关键（表6.2）。

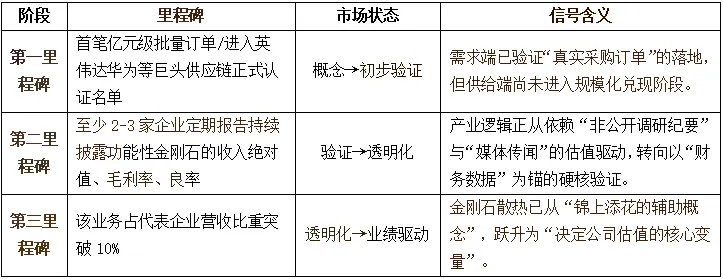

表6.2：金刚石半导体行业投资时机坐标轴

基于这一坐标轴，合意的介入窗口应落在第一与第二里程碑之间，而非静待第三阶段业绩兑现。

首先，第一里程碑是需求侧的外部背书——首笔亿元级订单与头部算力厂商的认证，意味着"能否做出来"与"是否有人买单"两重不确定性已由最挑剔的下游客户以订单和认证沉没成本代为消解，风险收益比从极度不对称转为可测算。

其次，第二里程碑完成定价基础的切换——当两至三家企业连续披露功能性金刚石的收入、毛利率与良率，市场首获可横向比对的行业基准，估值逻辑从技术叙事过渡到财务口径；而此时该业务营收占比尚未突破10%，标的仍未进入主流配置池，估值折价未平，构成"信息已可验证、定价尚未充分"的稀缺窗口。

最后，第三里程碑虽确定性最高，但超额收益却已收敛——业务占比突破10%后，券商覆盖、指数纳入与再融资通道同步打开，估值中枢系统性抬升，此时介入更多赚取的是业绩增长的钱而非估值扩张的钱，同时还需留意多家企业集中扩产后毛利率先于收入见顶的产能周期风险。
