ANSYS ICEPAK湍流模型选型研究报告——九类RANS模型在电子散热仿真中的理论辨析与工程决策

本文部分内容摘自：”专业热设计人必学必会182讲---电子产品散热设计理论视频课程“及ANSYS ICEPAK电子散热仿真全套原创视频教程

正文

ANSYS Icepak 面向电子设备热设计，在 Flow regime → Turbulent 下拉框中提供九个湍流子模型。它们并非九个相互独立的"新模型"，而是由 零方程代数模型、一方程 Spalart-Allmaras、标准 / RNG / 可实现 k-ε 与 k-ω SST 共五种核心封闭模型，与 标准壁面函数 或 增强壁面处理（Enhanced Wall Treatment, EWT） 两种近壁策略组合而成。

针对 Icepak 中 Zero equation、Two equation、RNG、Enhanced two-equation、Spalart-Allmaras、Enhanced RNG、Realizable two-equation、Enhanced realizable two-equation、k-ω SST 九个湍流模型，逐一解析理论本源、方程结构、近壁处理与计算开销，并结合机柜通风、芯片级翅片、自然对流、射流冲击、液冷冷板等场景给出选型决策。

本文从湍流闭合理论出发，逐一辨析九个选项的方程结构、适用流型与固有缺陷；结合电子散热中最常见的机柜级强制通风、PCB/组件级翅片阵列、芯片级射流冲击、密闭机箱自然对流、液冷冷板窄通道等场景，给出"先按 Re/Ra 判流动状态，再按空间尺度与近壁解析需求选模型，最后按精度—成本权衡收敛"的三步选型法，并给出可直接对照使用的决策树与横向对比总表。

1引言：电子散热为何要"选对"湍流模型

电子设备热设计的核心问题，是把芯片、功率模块、电池等热源产生的热量，通过传导、对流与辐射，最终传递到环境。其中对流换热系数 h 的预测精度，直接决定结温估算的可信度；而 h 又由近壁速度梯度与温度梯度共同决定——这正是湍流模型最敏感、也最容易出错的环节。

Icepak 基于 Fluent 求解器，采用有限体积法求解不可压 Navier-Stokes 与能量方程。当流动进入湍流区后，雷诺平均（RANS）框架下出现了六个未知的雷诺应力分量，必须通过"湍流模型"加以封闭。不同封闭假设对以下物理过程的预测能力差异巨大：

近壁边界层：机柜壁面、PCB、散热器翅片根部的摩擦与换热；
流动分离与再附：板卡间挡板、芯片凸台、T 型/E 型翅片后的旋涡；
旋流与射流：轴流风扇出口射流、离心风机蜗壳内的旋流；
浮力驱动流：自然对流机柜中热羽流与热分层；
快速应变与曲率效应：流体在收缩/扩张通道、弯头处的应变。

电子散热问题的典型雷诺数跨度极大——从 PCB 走线旁 Re≈100 的层流，到机柜送风道 Re≈10⁵ 的充分发展湍流，再到自然对流 Ra≈10⁶–10¹⁰ 的浮力流。没有任何一个模型能在所有区间都最优；选型错误的代价不是"稍差一点"，而是可能把最热芯片的结温预测偏差拉到 10–30 ℃，直接使热设计裕量判断失效。

2Icepak 湍流建模的总体框架

2.1 RANS 与涡粘假设

Icepak 中除 Laminar 外的所有湍流选项，都属于 雷诺平均 N-S（RANS）+ Boussinesq 涡粘假设框架：

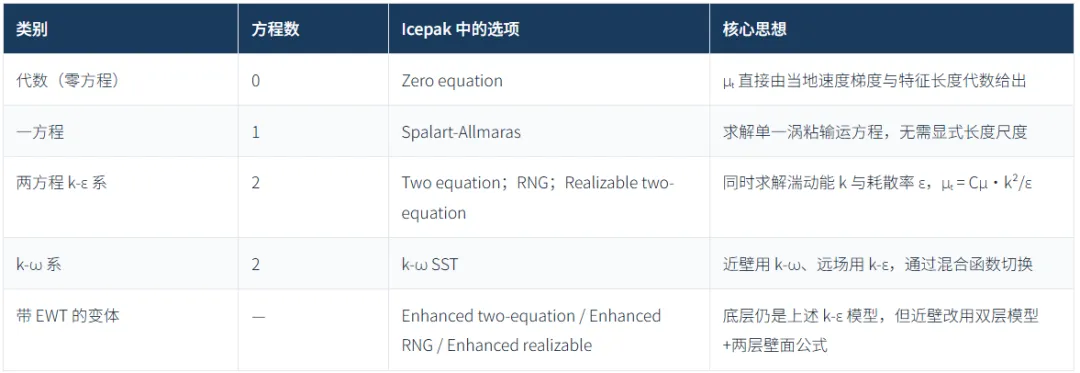

问题归结为如何在每个空间点估计 湍流粘度 μₜ。按求解输运方程的个数，可将九个选项归入下表：

2.2 近壁处理的两条路线

RANS 两方程模型在主流区（高 Re）表现尚可，但在壁面附近，雷诺数随距壁面距离下降，分子粘性不可忽略，模型假设失效。工程上有两条路线：

壁面函数（Wall Functions）：不解析粘性底层，把第一个内节点放在对数律区（y⁺ ≈ 30–300），通过半经验公式把壁面剪应力与热流直接连接到第一个节点。对应下拉框中不带 "Enhanced" 的 k-ε 选项（Two equation / RNG / Realizable two-equation）。
增强壁面处理（Enhanced Wall Treatment, EWT）：把模型一直积分到壁面，采用双层模型（Two-Layer Model）——把流场按壁面雷诺数 Rey=ρy√k/μ 分成粘性影响区与充分湍流区，并结合两层壁面公式在 y⁺≈1 的网格上自动平滑过渡。对应带 "Enhanced" 的三个选项。

k-ω SST 本身就是低-Re 形式，天然解析到壁面，不再需要 "Enhanced" 前缀；Spalart-Allmaras 在 Icepak 中同样使用低-Re 近壁公式。

2.3 Icepak 对浮力的特殊处理

电子散热中经常需要同时打开重力（Gravity）与温度方程。自然对流时，湍流模型中必须引入浮力产生项 G_b：

Icepak 对所有 k-ε 系与 SST 模型都默认开启浮力修正（通过 Boussinesq 或理想气体密度近似），但不同模型对浮力羽流、热分层的预测能力差异显著——这一点将在第 4、6 章展开。

3流动状态判据：层流、过渡与湍流

在进入模型选择之前，必须先回答一个前置问题：这个问题到底是不是湍流问题？选错流动状态（Laminar / Turbulent）比选错子模型后果更严重。

3.1 强制对流：特征雷诺数 Re

强制对流取特征长度 L（通道水力直径 D_h、翅片间距、板间距）与特征速度 U：

Re=ρUD_h/μ

Re < 约 2000：内部流动层流；外部绕流仍可能层流。选 Laminar。
2000 < Re < 约 10000：过渡区，湍流模型预测不确定性最大；Icepak 工程实践中常按湍流处理并保守估计。
Re > 约 10000：充分发展湍流。选 Turbulent，再在九个选项中筛选。

3.2 自然对流：瑞利数 Ra

自然对流无外部流速，由温差驱动。取特征高度 H 与温差 ΔT：

Ra=g*β*ΔT*H³/(ν*α)

β：体积膨胀系数，

ν：运动粘度，

α：热扩散率。

Ra < 10⁹：边界层层流为主。Icepak 官方与工程实践均推荐直接选 Laminar，开重力、开辐射、用 Boussinesq 假设。
Ra ≈ 10⁹–10¹⁰：过渡到湍流。可尝试 RNG k-ε 或 k-ω SST 并与层流解对比。
Ra > 10¹⁰：充分湍流自然对流。RNG 或 SST 更合适；对超高 Ra 与非定常羽流，RANS 已接近极限，需 LES（Icepak 标准湍流模型下拉框不提供 LES）。

4九个湍流模型逐一解析

本章按下拉框顺序，对九个选项逐一给出：理论本源、控制方程与模型常数、Icepak 实现细节、优势、固有局限、计算开销、推荐与不推荐场景、具体工程应用案例。每个模型末尾给出工程定位标签。

4.0 九模型理论假设谱系

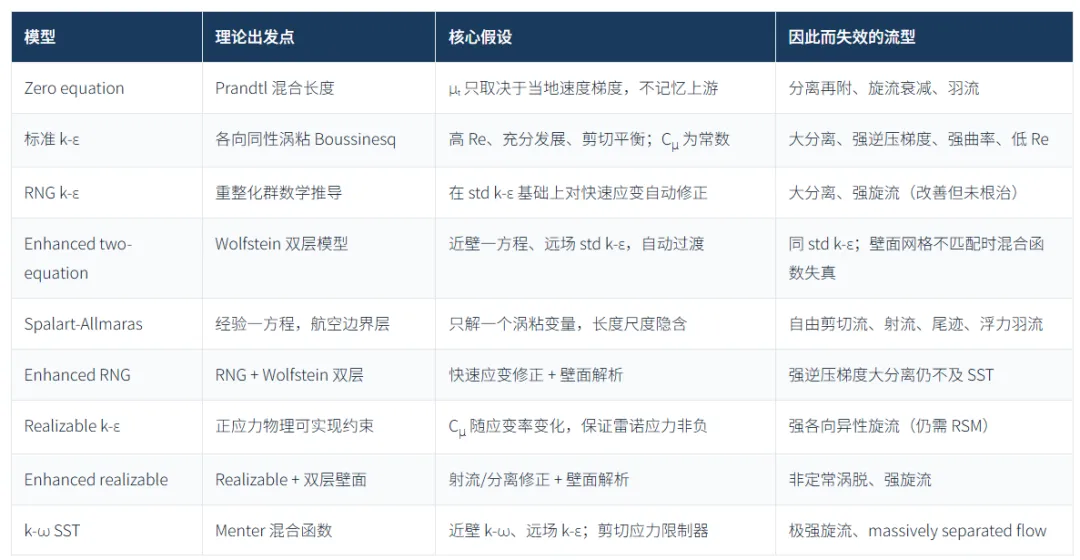

九个模型本质上是对"湍流如何在空间与时间上输运"这一问题的九种不同回答。理解它们的理论出发点，比记常数更重要。

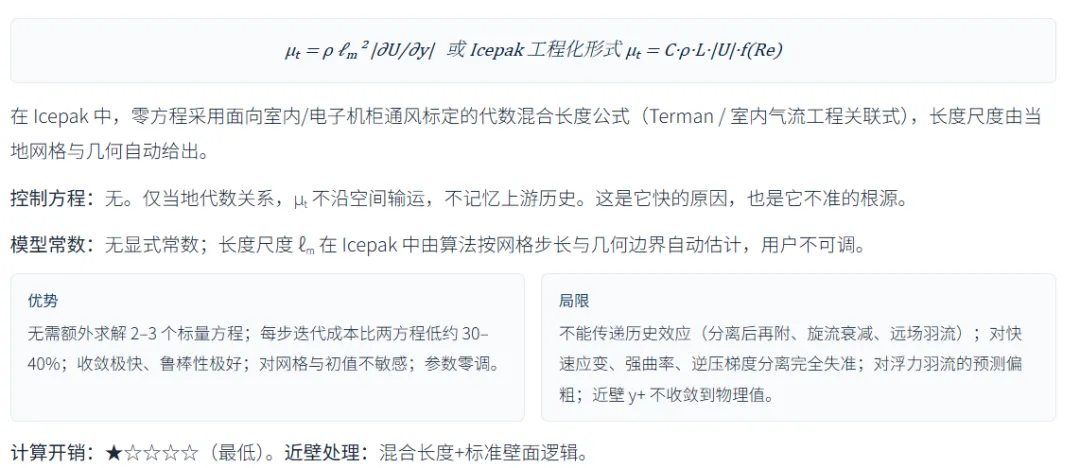

4.1 Zero equation（零方程 / 混合长度代数模型）

理论本源。零方程模型是最早的湍流闭合思路，源自 Prandtl 混合长度理论与 Kolmogorov-Prandtl 表达式。它不求解 k、ε、ω 任何输运方程，直接用当地平均速度梯度与一个代数长度尺度给出湍流粘度：

典型推荐场景：

系统级 / 机柜级早期方案筛选，几何大、网格百万级，只关心风量分布与最热区域在哪里；
参数化研究（P study）中需要跑几十上百个 case；
流动近似平行、无强烈分离（如长直风道、地板下送风架空地板）；
作为两方程模型的初始化流场，跑完零方程再切到更精细模型。

不推荐：芯片/散热器级精度校核、有挡板分离、射流冲击、自然对流羽流、近壁结温判决。

典型工程应用案例

大型数据机房气流组织早期规划：
机房 12 m × 30 m，机柜功率密度 4–8 kW/柜，架空地板下送冷风（风速 2–4 m/s，地板开孔率 25%），网格 200–500 万。此时只关心冷热通道布置、机柜进风温度分布，零方程一晚上可跑 10–20 个方案。
通信基站机柜方案筛选：
19 英寸机柜、400 W 负载、风扇强迫风冷（风量 200 CFM），几何模型含 20+ 块板卡与挡板，用于快速判断"前进后出 vs 下进上出"哪个风道更短。
汽车电子整机舱热仿真初筛：
仪表台空间含 ECU、DC-DC、功放等 8 个热源，总功率 150 W，行驶速度 60 km/h 迎面风，用于早期定位最热 ECU 位置。
参数化 DOE：
风扇转速、开孔面积、挡风板位置做三因子十水平扫描，共 30 个工况；每个工况只跑 300–500 步即可得到趋势。

工程首选：系统级快速筛选局限：无历史效应

4.2 Two equation（标准 k-ε，Standard k-ε）

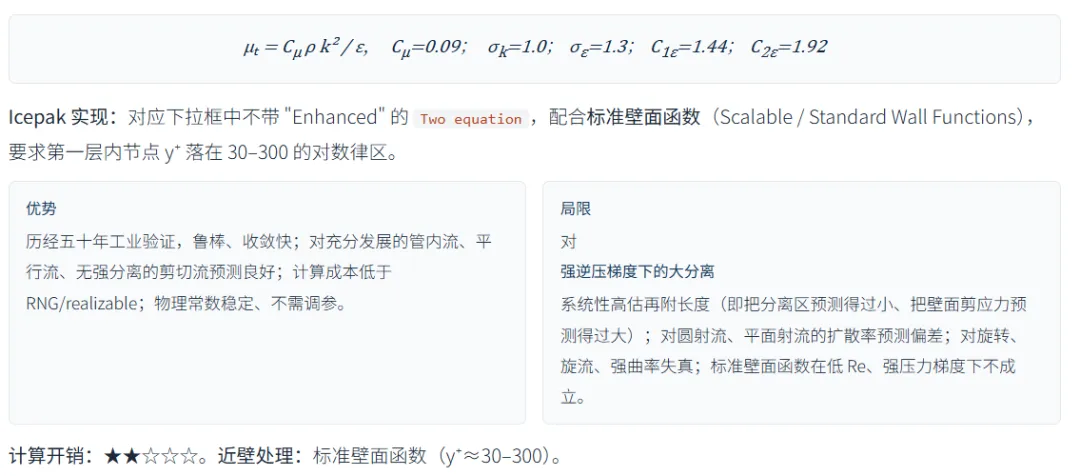

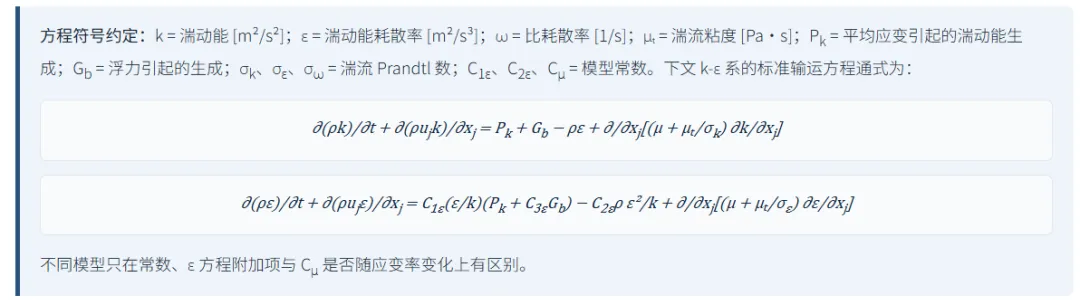

理论本源。即 Launder & Spalding (1974) 提出的标准 k-ε 两方程模型，是工业 CFD 的"基准模型"。求解湍动能 k 与其耗散率 ε：

典型推荐场景：

机柜内风道、通风管道等充分发展湍流；
不需要精细近壁换热、只预测风量与流阻的中段设计；
作为 RNG/realizable/SST 跑稳之前的过渡模型。

不推荐：芯片凸台/挡板后的分离流、风扇射流核心区、自然对流、需要精确壁面换热系数的最终设计判据。

典型工程应用案例

通信机柜通风管道流阻计算：
300 mm × 300 mm 方形风管、风速 8 m/s（Re≈1.6×10⁵）、直管段长度 5 m，用于计算风机静压需求。充分发展段用标准 k-ε 足够。
服务器机箱中段流场：
2U 机架式服务器、风扇组 4×8038、风量 250 CFM，板卡平行于风向、无明显挡板分离；此时只需要知道 CPU 散热器进风温度（≈ 环境 + 前置温升）。
机柜送回风温度均匀性：
列头柜送风、热通道封闭，关心整柜进风温度离散度，而非单个芯片结温。

适用：充分发展管流/风道弱点：大分离、射流

4.3 RNG k-ε（重整化群 k-ε）

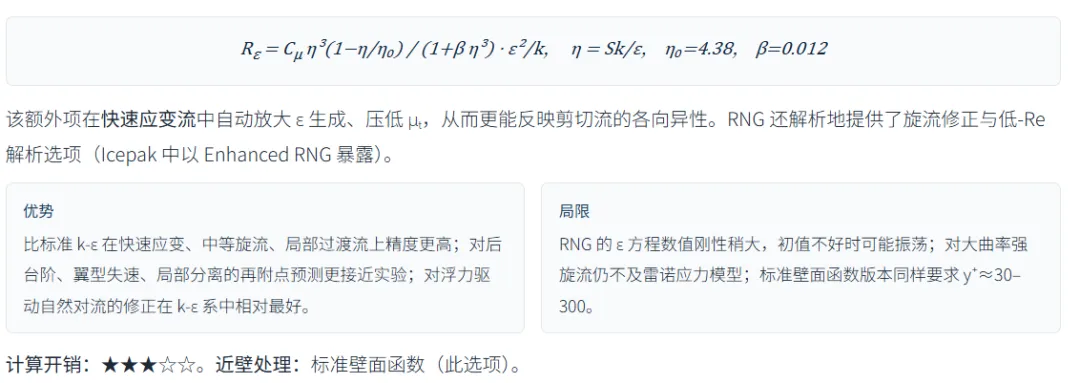

理论本源。Yakhot & Orszag (1986) 通过重整化群数学方法从 N-S 方程解析导出，形式上与标准 k-ε 相似，但在 ε 方程中多了一项：

典型推荐场景：

机柜内有挡板、折弯、局部收缩扩张的复杂风道；
风扇蜗壳、离心风机内部中等旋流；
Ra 在 10⁹–10¹⁰ 过渡区间的自然对流工程估算（配合 EWT 版本更佳）；
电子散热中被大量文献验证为"性价比最高的通用两方程模型"。

不推荐：需要壁面解析的芯片级近壁换热（选 Enhanced RNG 或 SST）；强旋流离心泵内流（需 RSM，Icepak 不提供）。

典型工程应用案例

带挡板的电源盒风道：
工业 PC 电源 80 PLUS 金牌、2 kW，内部含 EMI 滤波、整流桥、变压器、散热片多道折弯挡板，气流多次收缩扩张。RNG 对局部再附位置的预测比标准 k-ε 准约 15–20%。
笔记本键盘区散热：
笔记本底壳进风、风扇叶轮 → 涡轮蜗壳 → 散热鳍片排到转轴侧，蜗壳内中等旋流；RNG 的旋流修正明显优于标准 k-ε。
5G 户外基站柜自然冷却（带风扇辅助）：
昼夜温差大、夜间完全自然对流（Ra≈5×10⁹）、白天风扇开启；RNG 的浮力产生项处理在 k-ε 系中最稳，可作为自然对流段的工程估算。
插箱/ATR 机箱：
传导+风冷混合，板卡间距 15 mm，有导风罩局部收缩，Re≈3000–6000 过渡区。

适用：复杂风道/局部分离/过渡自然对流注意：初值需稳

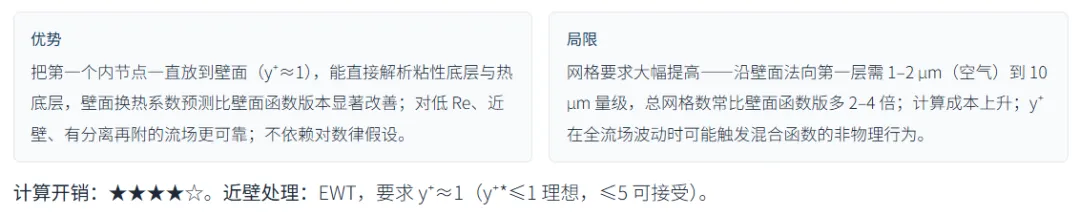

4.4 Enhanced two-equation（标准 k-ε + 增强壁面处理）

理论本源。底层仍是 4.2 的标准 k-ε，但近壁策略从"壁面函数"换成 Fluent 的 Enhanced Wall Treatment（EWT）。EWT 采用两层模型：按壁面雷诺数 Re_y=ρy√k/μ 划分，Re_y<200 的粘性影响区改用 Wolfstein 一方程/零方程形式，Re_y>200 区切换回标准 k-ε；同时用两层壁面公式（Two-Layer zonal model）在 y⁺≈1 的网格上给出平滑的壁面剪应力与热流。

典型推荐场景：

芯片级、散热器级、需要精确壁面 h 的最终设计校核；
低 Re 过渡流、近壁存在分离再附；
翅片间距很小（<1 mm）导致整个通道都处于"近壁"状态的情况；
当网格已经按 y⁺≈1 划分好时，比壁面函数版自然更准。

不推荐：系统级百万网格粗算（用 4.2 即可）；网格粗糙、y⁺ 散乱在 30–300 时（此时壁面函数版更合适）。

典型工程应用案例

芯片封装级散热器校核：
BGA 封装 40×40 mm、顶面直肋散热器（肋高 10 mm、肋厚 0.5 mm、间距 1.5 mm），迎面风速 2 m/s，要求把结温预测误差控制在 ±5 ℃；此时整个肋间距都处于边界层内，必须 EWT。
LED 灯珠散热：
COB LED 阵列、陶瓷基板、铝挤散热片，翅片间距 2 mm，自然对流叠加少量环境风；需要精确壁面 h 以推算结温。
电源模块 VRM 散热：
主板供电 MOSFET + 电感阵列，板间距 3 mm，Re≈1500 过渡流，壁面函数版在这种低 Re 下直接失真。

适用：壁面解析/芯片级精度代价：网格×2–4

4.5 Spalart-Allmaras（SA，一方程模型）

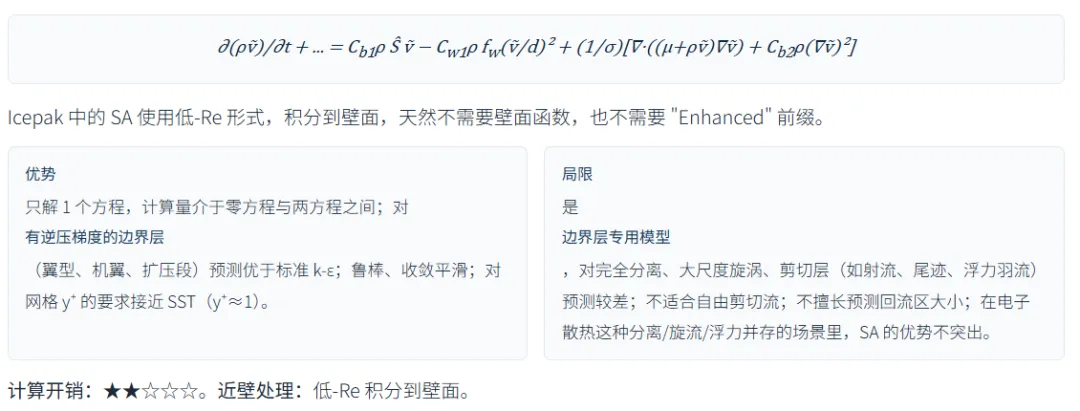

理论本源。Spalart & Allmaras (1992) 专为航空航天壁面边界层设计，直接对修正涡粘 ṽ 求解一个输运方程，不需要显式长度尺度，也不解 k：

典型推荐场景：

外部绕流、高速风洞、机箱外流场；
高密度翅片阵列中边界层主导、分离较弱的通道流；
作为 SST 的廉价替代，在壁面解析网格下做初步扫描。

不推荐：风扇射流、机柜大分离、自然对流羽流、强旋流。

典型工程应用案例

加固计算机外部绕流：
军用笔记本/加固机壳在 30 m/s 迎面风下的整机气动外形校核，关注外壳摩擦阻力与迎风面对流换热，分离弱。
高密度平行板翅片阵列：
通信设备冷板散热器，1 mm 间距、0.5 mm 厚翅片，气流平行于翅片、无横向分离，Re≈8000；此时边界层主导，SA 与 SST 结果接近，但成本低约 30%。
对 SST 的廉价预扫：
壁面解析网格已划好，先用 SA 跑通几何与边界条件，确认收敛后再切 SST 做最终计算。

定位：边界层专用，非电子散热首选

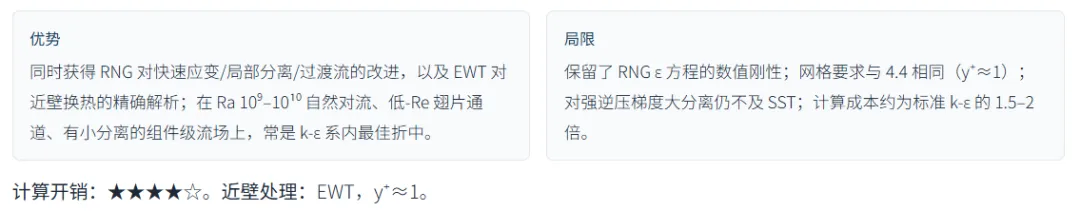

4.6 Enhanced RNG（RNG k-ε + 增强壁面处理）

理论本源。把 4.3 的 RNG 核心，与 4.4 的增强壁面处理结合。RNG 的快速应变修正 + EWT 的壁面解析，使其在电子散热中成为最常被推荐的"高精度通用模型"之一。

典型推荐场景：

组件级/板卡级有小分离、快速收缩通道的最终校核；
自然对流机柜、密封机箱在高 Ra 下的湍流修正；
已经把网格细化到壁面、但又不想直接切到 SST 时的稳健选择。

不推荐：系统级粗算；强射流/大分离（SST 更合适）。

典型工程应用案例

密闭户外通信机柜高 Ra 自然对流：
400×600×1200 mm 户外柜、内部 200 W 负载、温差 40 K、H=1 m，Ra≈3×10⁹（过渡到湍流）。RNG-EWT 对热羽流贴壁爬升与柜内热分层的预测比纯层流更接近实验。
汽车 IGBT 功率模块散热器：
6 个 IGBT、总损耗 600 W、强制风冷、直肋 0.5 mm 厚，Re≈4000 过渡流；RNG-EWT 在低 Re 段比壁面函数版更可靠。
板卡级导风罩设计：
服务器主板含 CPU、VRM、内存、南桥多热源，导风罩强制气流只过 CPU 散热器；导风罩出口有快速收缩和小分离，RNG-EWT 兼顾近壁精度与分离预测。

推荐：组件级/中高 Ra 自然对流的稳健高精度

4.7 Realizable two-equation（可实现 k-ε，Standard Wall Functions）

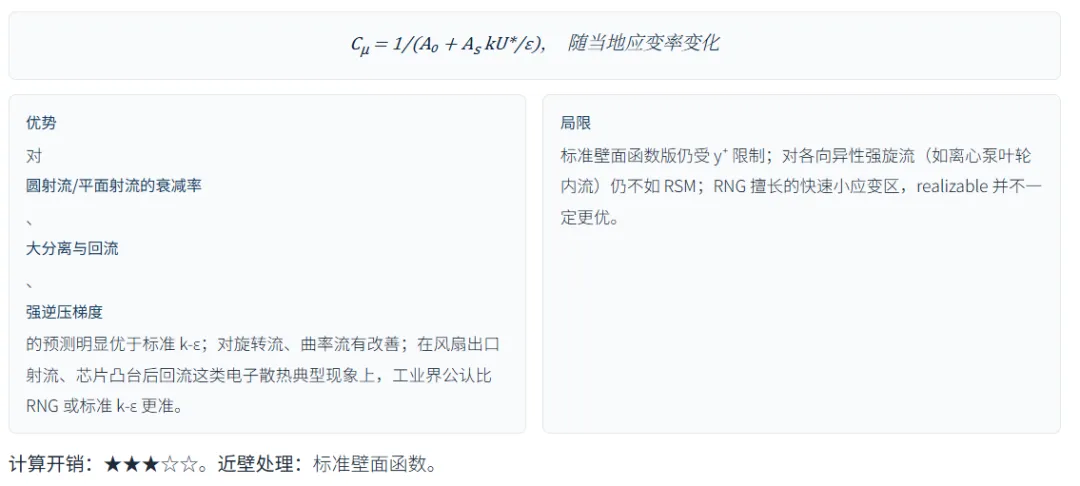

理论本源。Shih et al. (1995) 提出。与标准 k-ε 的根本区别有二：

①C_μ 不再是常数，而是由应变率与旋转率函数 f(S,Ω) 动态计算，保证雷诺应力在物理上可实现（即正应力 ≥0）；

②ε 方程重新标定，更适合平面与圆形射流、强逆压梯度分离、旋转均匀剪切流。

典型推荐场景：

风扇出口射流、喷嘴射流冲击芯片；
芯片凸台、挡板后大分离与回流；
机柜级既有充分发展风道、又有风扇射流的"混合"问题；
喷雾冷却（spray cooling）、冲击射流（impingement）。

不推荐：纯小应变平行流（用标准 k-ε 即可）；壁面解析精度要求（选 Enhanced realizable）。

典型工程应用案例

服务器风扇出口射流：
8038 轴流风扇出口风速 15 m/s，射流冲击前方 50 mm 处的 CPU 散热器；标准 k-ε 会把射流扩散角预测得过大、冲量损失过快，realizable 对射流衰减率的预测更接近 PIV 实验。
芯片凸台后回流：
GPU 封装 40×40 mm、板高 3 mm，气流绕芯片后形成背风尾迹与回流区；realizable 对回流区长度与驻点换热的预测比 RNG/标准 k-ε 准约 10–15%。
喷雾冷却冲击区：
喷雾冷却喷嘴直径 1 mm、喷雾距离 10 mm、冲击壁面驻点；realizable 对驻点换热峰值的预测在 RANS 中最可靠。
机柜"混合"工况：
既有长直风道、又有风扇射流与挡板分离的整机柜，用 realizable 一把跑完，不必为不同区域切换模型。

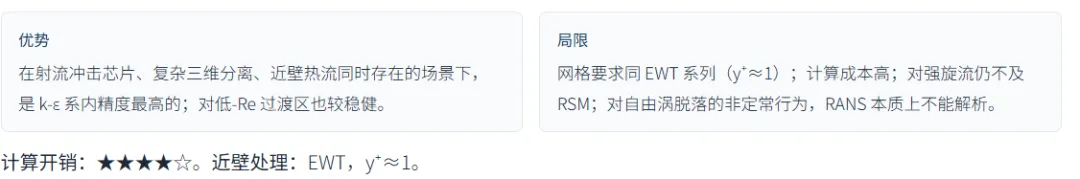

典型工程应用案例

Pin-fin 射流冲击散热器认证：
数据中心浸没式冷却衍生的空气射流冲击 Pin-fin 散热器，喷嘴直径 3 mm、冲击距离 6 mm、Re≈8000，需要精确预测驻点 h 与 Pin-fin 根部温度；这是 k-ε 系精度天花板的典型用例。
液冷冷板微通道：
水冷板内 1×2 mm 矩形通道、水流量 2 L/min、Re≈3000，通道壁面有小分离与二次流；EWT 直接解析热底层，壁面换热系数误差可控制在 ±8%。
大功率 IGBT 底板散热对标：
实验测得 IGBT 壳温 85 ℃，仿真需要复现该值 ±3 ℃；用 Enhanced realizable + y⁺≈1 网格做认证模型，作为后续设计的基准。

k-ε 系精度天花板

4.9 k-ω SST（Menter 剪切应力输运模型）

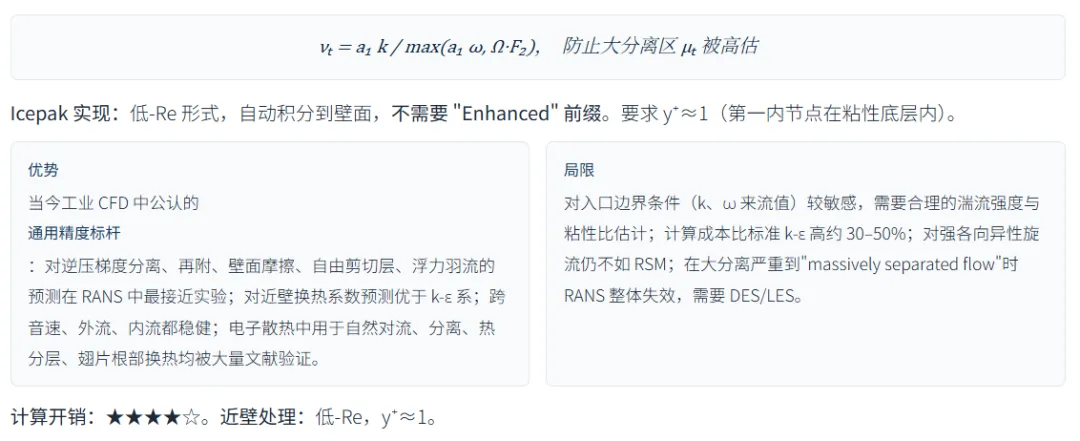

理论本源。Menter (1994) 的 Shear-Stress Transport 模型。近壁区（边界层内层）采用 Wilcox k-ω，对壁面低-Re、逆压梯度分离极其敏感；远场（边界层外缘与外部流）通过混合函数 F₁ 平滑切换到 k-ε，避免标准 k-ω 对自由来流 ω 取值过于敏感的缺陷。SST 还引入了剪切应力输运限制器（Bradshaw 假设）：

典型推荐场景：

自然对流机柜、密封机箱
（高 Ra 湍流区间）——近壁边界层与羽流同时要准；
芯片级、散热器级最终精度校核，尤其是翅片根部、Pin-fin 等近壁敏感区；
有强逆压梯度、大分离、挡板后回流的复杂风道；
与实验对标、建立热设计认证模型（correlation / validation case）；
对精度要求最高、网格已按 y⁺≈1 划分的关键设计节点。

不推荐：系统级早期粗算（成本不划算）；粗壁面函数网格（y⁺≈30–300，SST 的低-Re 优势发挥不出来）；强旋流离心泵内流（需 RSM/LES）。

典型工程应用案例

密闭机箱自然对流最终认证：
工业交换机、光纤收发器等无风扇密封机箱，Ra≈10⁹–10¹⁰，外壳兼作散热器；SST 对壁面层流底层 + 湍流化羽流 + 热分层三者的耦合预测最准，是与红外热像对标最常用的模型。
AI 服务器 GPU 散热器：
高功率 GPU（500–1000 W）直触式均热板 + 铝挤 fin 阵列，迎面风速 3 m/s，翅片根部有逆压梯度分离；SST 对翅片根部 h 的预测比 k-ε 系准约 8–12%。
电动汽车电池包热管理：
液冷板 + 风冷混合，电池模组间挡板造成大分离，且需要精确壁面温度以推算电芯温差；SST 是行业内电池热仿真的事实标准。
卫星/航天电子设备：
低气压、自然对流占主导、对热设计裕量要求极高的场景，SST 被 ESA/NASA 文献广泛采用为 RANS 基准。
5G AAU 户外基站：
射频单元 500 W、铝合金挤压散热外壳、自然对流 + 少量环境风；SST 对散热齿根部温度与迎风面 h 的预测最贴近实测。

推荐：精度最高的通用 RANS；自然对流与近壁换热首选前提：y⁺≈1 细网格

5"Enhanced" 前缀与近壁处理：为什么 Icepak 要把它们分开列

下拉框中 Two equation / Enhanced two-equation、RNG / Enhanced RNG、Realizable two-equation / Enhanced realizable two-equation 三对选项，底层是同一组 k-ε 方程，区别只在近壁策略。理解这一点，是理解整个下拉框的钥匙。

5.1 两条近壁路线的工程含义

维度	壁面函数版（无 Enhanced）	增强壁面处理版（带 Enhanced）
第一内节点 y⁺	30–300（对数律区）	≈1（粘性底层内）
法向网格	可较粗，壁面第一层约 0.5–2 mm（空气）	壁面第一层约 1–10 μm，需膨胀层
总网格量	1×	2–4×
近壁换热系数	依赖对数律外推，低 Re / 强压力梯度时失真	直接解析热底层，h 预测更准
典型用途	系统级、风道、风量流阻	芯片级、最终校核、实验对标

5.2 什么时候该选 Enhanced 版

关键芯片结温判决，需要把壁面 h 误差控制在 ±10% 以内；
特征尺寸小（翅片间距 < 1 mm、Pin-fin 直径 < 0.5 mm），整个流道都处于"近壁"状态；
Re 较低（5000–10000 过渡区），对数律尚未充分发展；
已经或愿意按 y⁺≈1 细化边界层网格。

反例：若你只想用30万网格算一个机柜，壁面第一层放在y⁺≈50，却选了 Enhanced realizable——此时 EWT 的双层模型与实际网格位置不匹配，混合函数会给出非物理的过渡，结果未必比壁面函数版更准。选 Enhanced 版的前提是网格真的做到了 y⁺≈1。

6电子散热典型场景选型指南

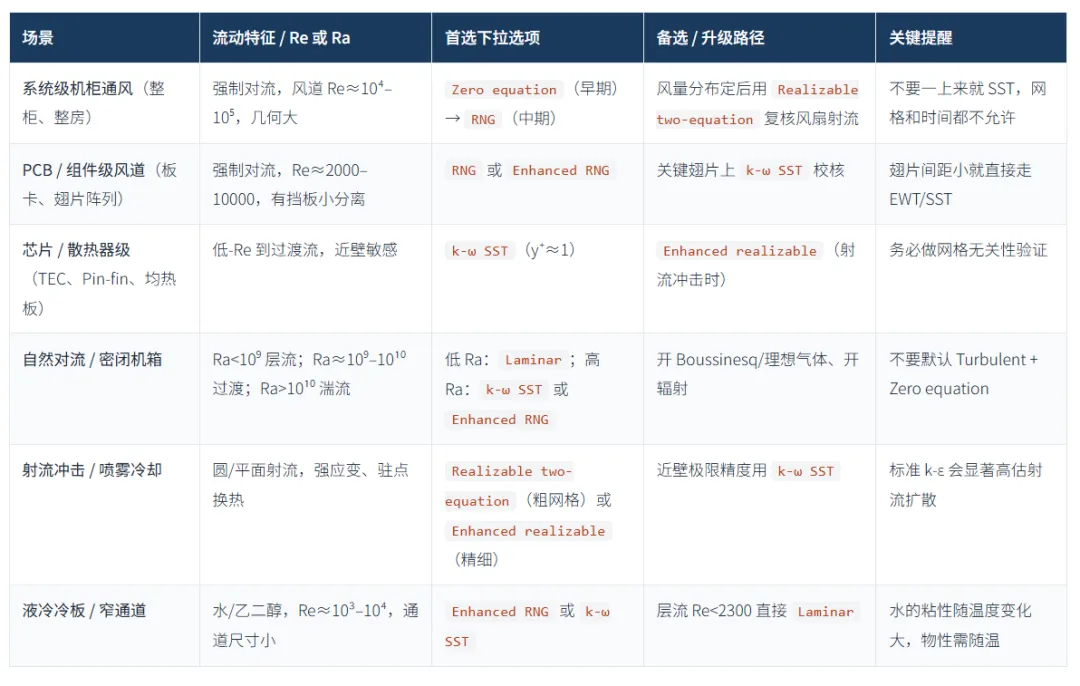

下表把六个电子散热最常见的工程场景与推荐模型一一对应。"首选"列直接对应下拉框选项。

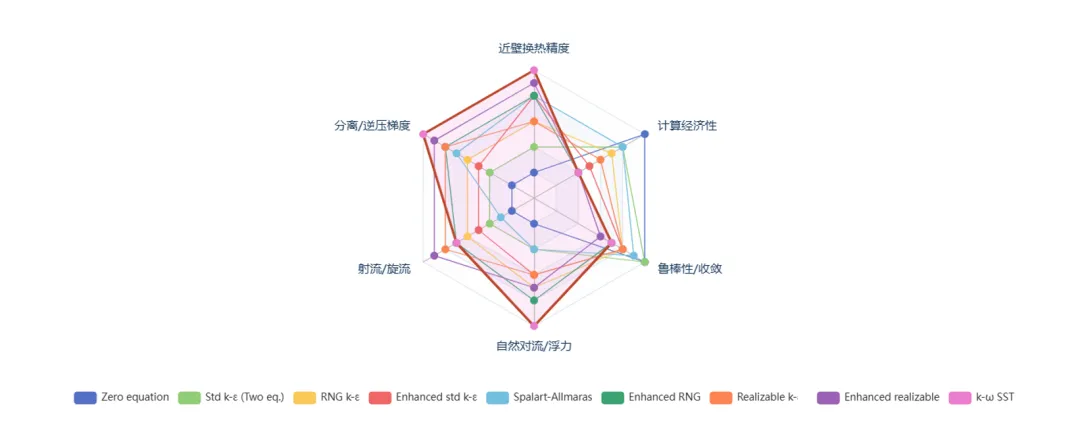

图 6-1 九个湍流模型在五个工程维度上的相对能力（1=最差/最低，5=最好/最高；评分依据本文第 4 章定性比较，用于辅助选型，不代表定量实验值）

7选型决策流程

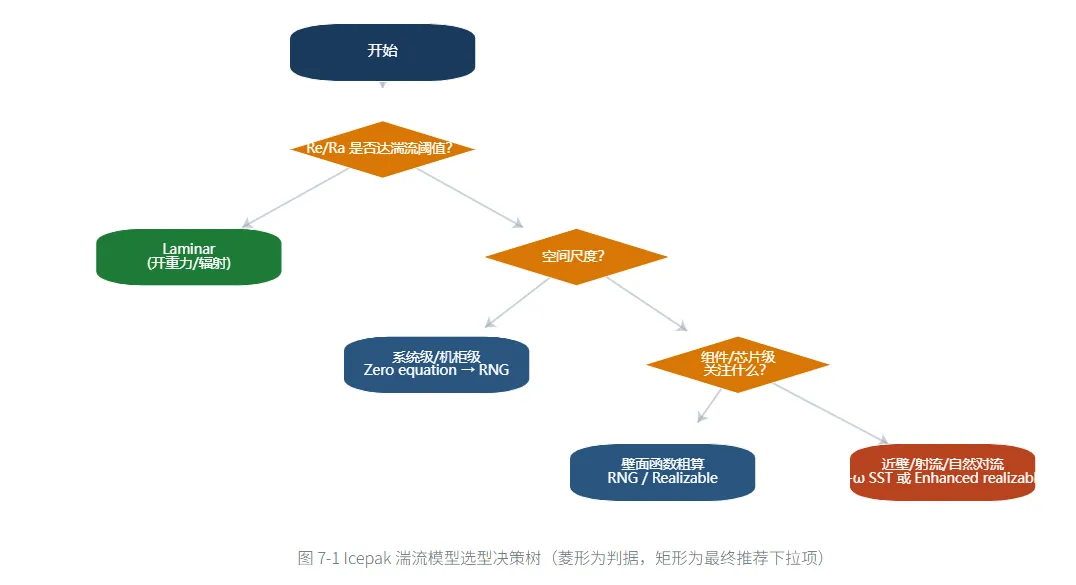

把第 3、4、6 章的判据压缩为一张可直接照做的决策树。建议按从左到右的顺序逐级回答。

8网格、y⁺、收敛性与精度验证

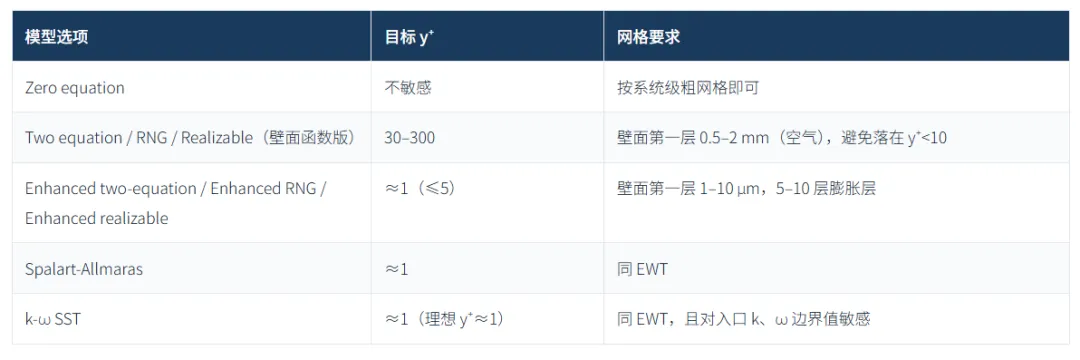

8.1 y⁺ 与模型配套

8.2 收敛性建议

强制对流：
压力松弛因子 0.3、动量 0.7；残差降到 10⁻⁶（能量 10⁻⁷）以下，并监控最热芯片温度、流量入口质量流量两个积分量稳定不漂移。
自然对流：
压力 0.7、动量 0.3；浮力问题收敛慢，建议先开温度/浮力、先跑 100 步再开辐射；监控热羽流中轴线温度。
切换模型时：
不要在未收敛的流场上直接切到 SST。建议先用 RNG/Zero 跑稳，再把流场作为初值切到 SST。

8.3 精度验证三原则

网格无关性：
至少做三套网格（粗/中/细），对比目标量（结温、风量、最大流速）变化 < 2–3% 才认为收敛。
模型对比：
关键设计用两套独立模型（如 RNG + SST）交叉验证；两者偏差 > 5–10 ℃ 时需回到物理本身检查。
实验对标：
对新构型，至少用一个公开 benchmark（如 1U 服务器、典型翅片散热器）标定模型选择与网格策略。

8.4 选用标准的定量判据速查

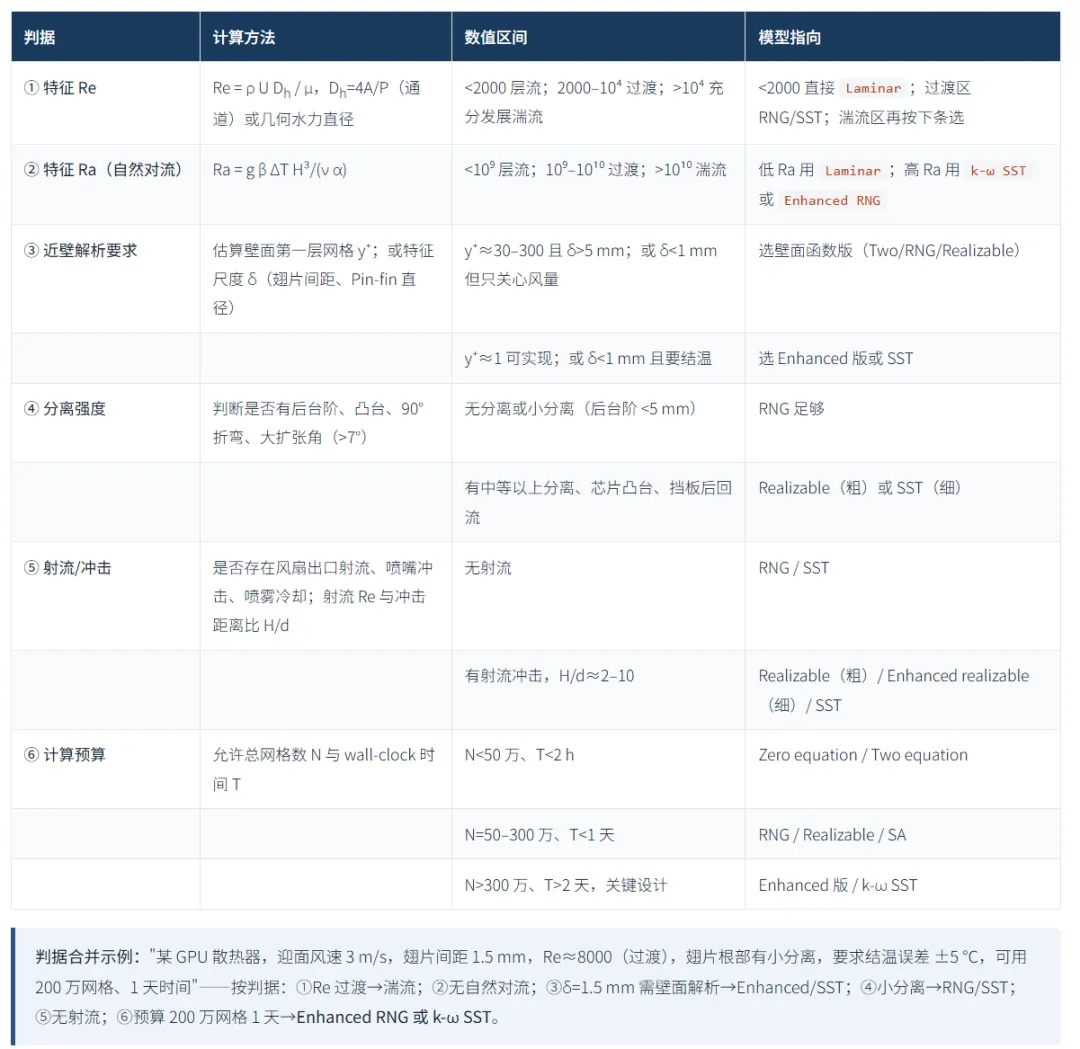

把"凭感觉选模型"转化为五条可计算的判据。工程师在求解前先用几何与边界条件算出这五个数，再对照下表选型。

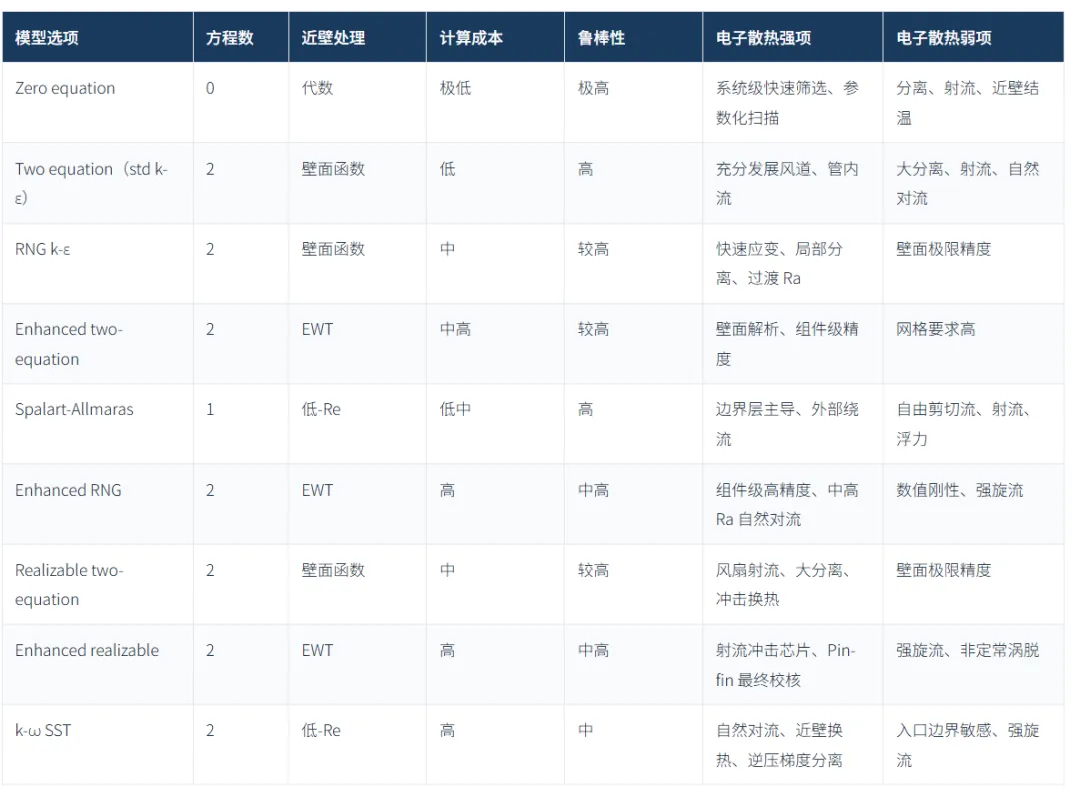

9模型横向对比总表

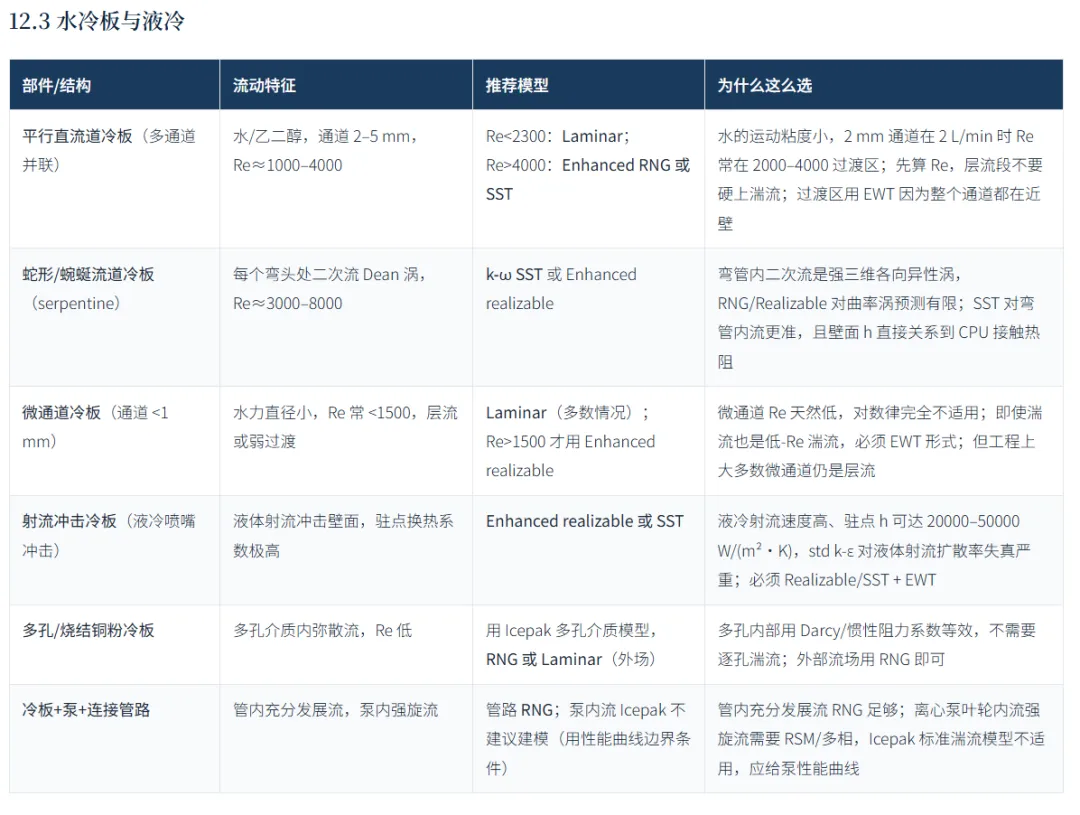

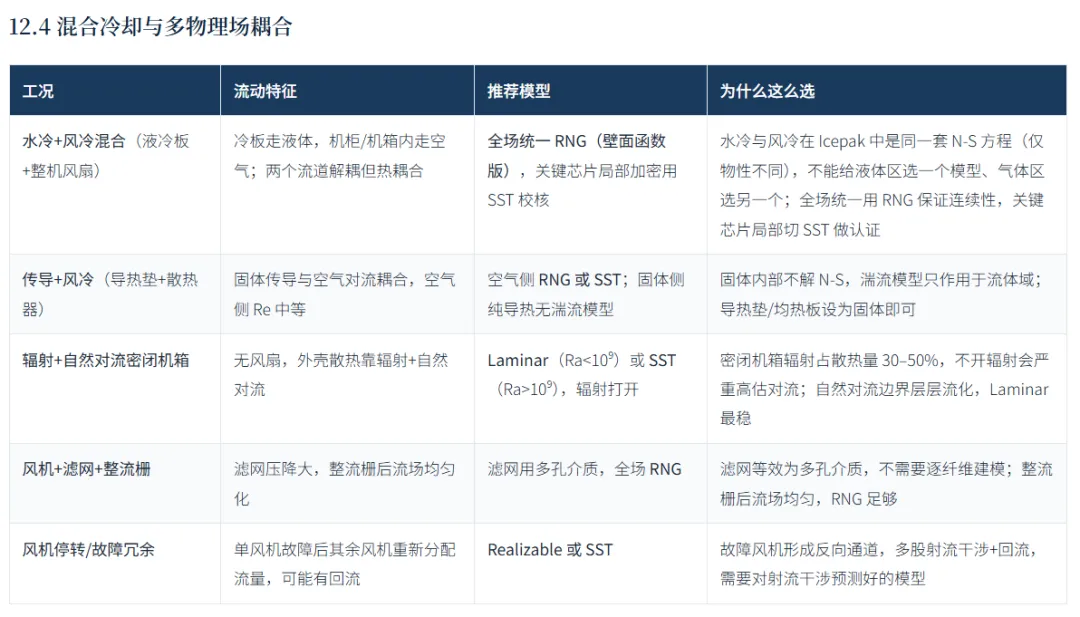

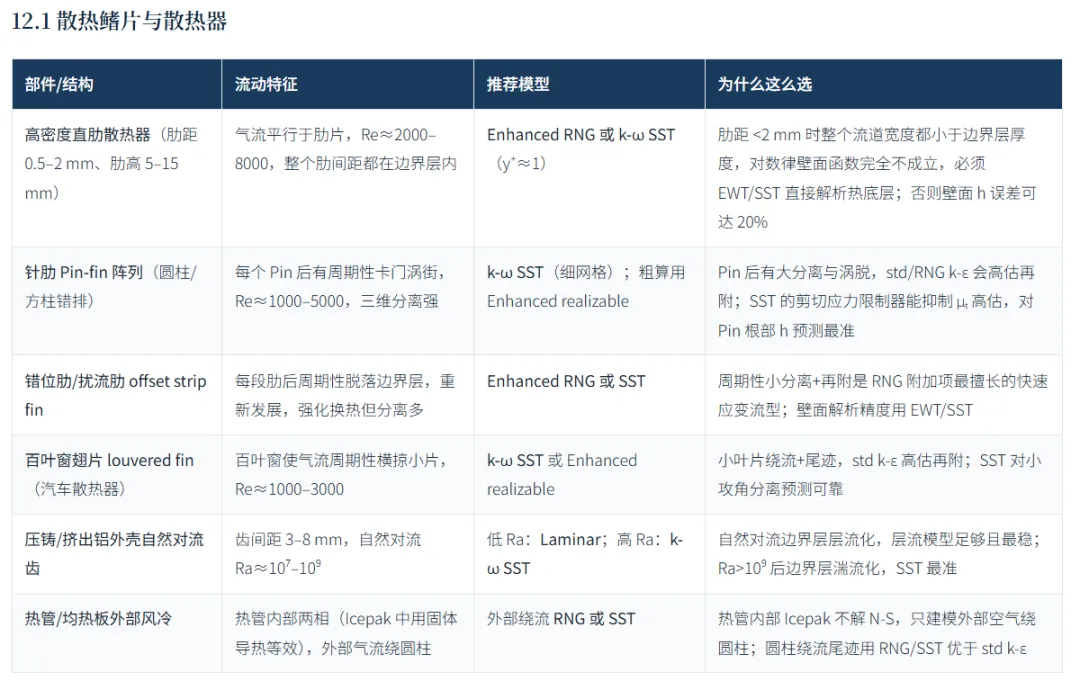

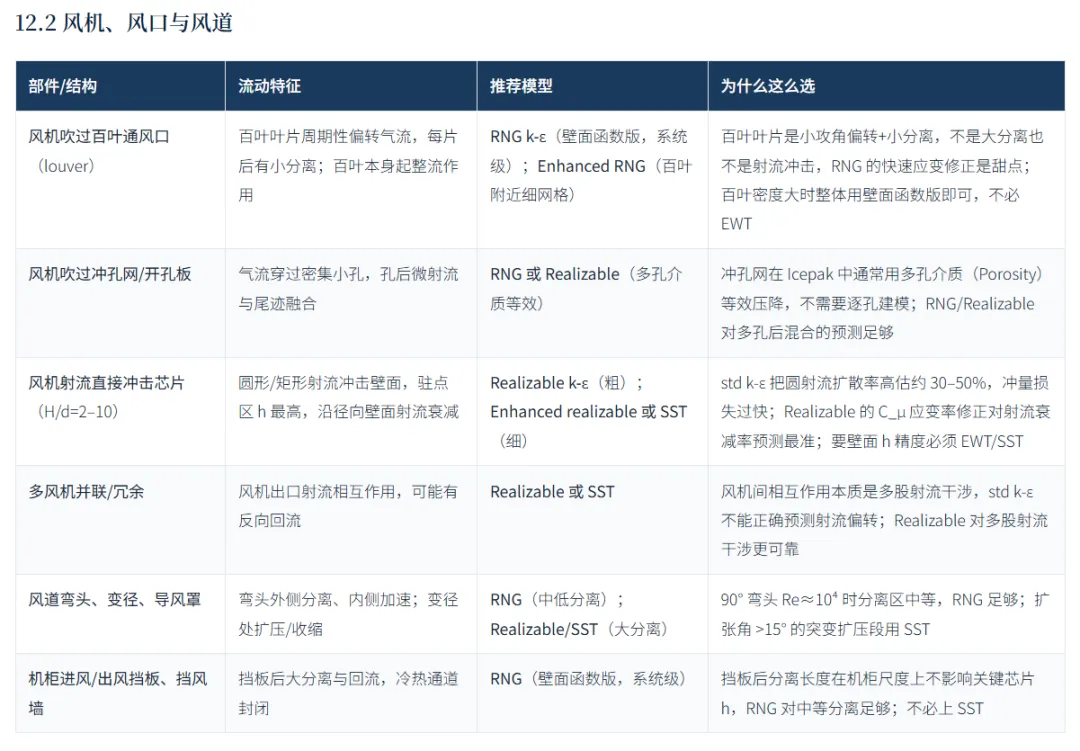

10按内部结构与部件选型：工程师最常遇到的具体工况

前面的章节讲的是"按流场宏观特征选模型"。本章再下沉一层：当模型里出现某个具体部件时，该选哪个模型、为什么。每一类部件给出流动特征、推荐模型与理论依据。这是日常建模中最常被问起、也最容易选错的部分。

11结论与推荐工作流

本文把 Icepak 湍流下拉框中的九个选项还原为"五种核心封闭模型 × 两种近壁策略"的组合。结论可归纳为三点：

不要在 Laminar / Turbulent 这一层偷懒。
电子散热中相当比例的问题（小功率密闭机箱、桌面设备、液冷窄通道低速段）其实是层流或低 Ra 层流，强制按湍流求解会系统性高估换热。先算 Re/Ra，再选流动状态。
模型精度与空间尺度、网格密度必须同时升级。
从 Zero equation 到 k-ω SST，精度提升的前提是网格从系统级粗网格升级到壁面解析（y⁺≈1）。粗网格上选 SST 不会带来精度收益，只会带来成本。
建立"粗筛—细化—认证"三段式工作流。
