热点报告 | C4F7N三元混合气体研究进展

会议报告PPT

这份文档是关于武汉大学郑宇副教授在2026年全国高电压与放电等离子体学术会议上所做的关于C4F7N三元混合气体研究进展的汇报总结。

NO.1

研究背景与动机

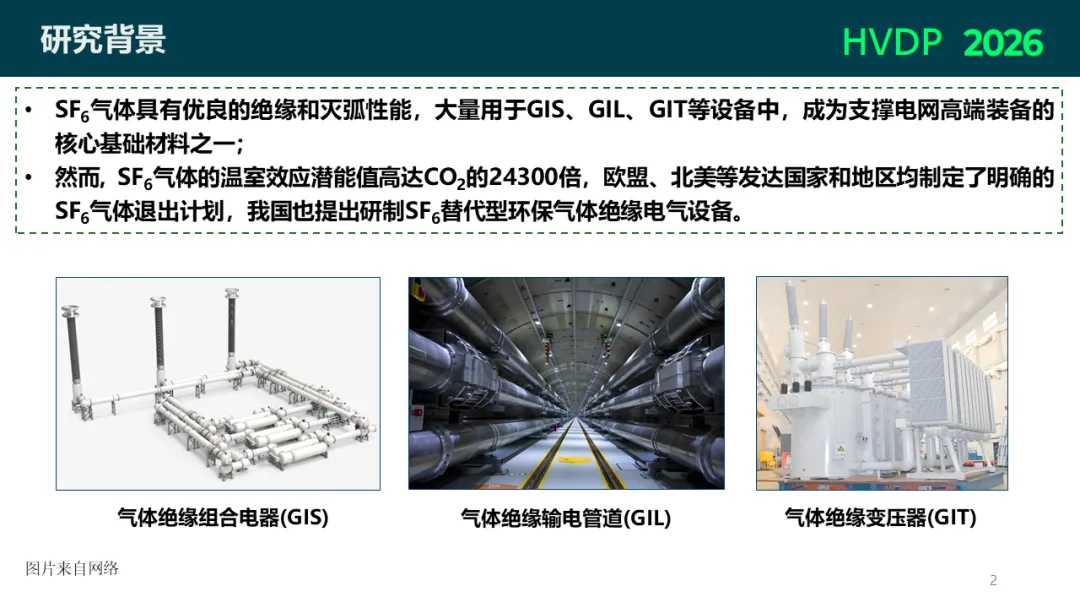

1. SF6气体的地位与问题：SF6具有优良的绝缘和灭弧性能，是电网高端装备（如GIS、GIL、GIT）的核心材料。但其温室效应潜能值极高，欧盟及中国均制定了明确的退出计划，急需寻找环保替代气体。

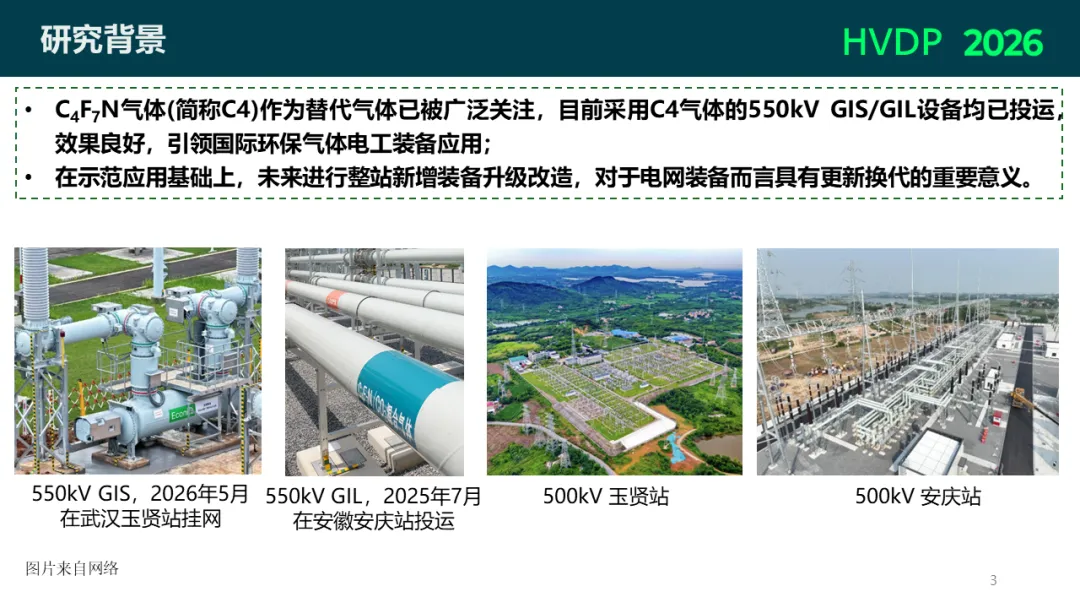

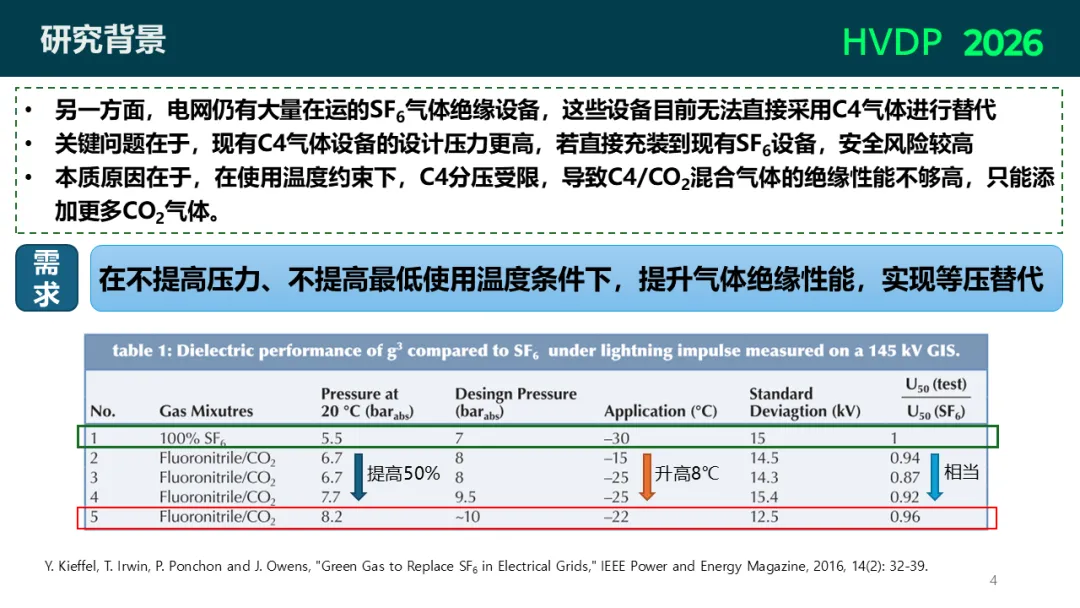

2. C4F7N二元混合气体的局限：C4F7N（简称C4）是目前关注的替代气体，已在大容量设备上投运。然而，现有大量在运设备使用SF6，若直接充装C4存在安全风险。本质原因是温度约束下C4分压受限，导致绝缘性能不足。因此，需要在不提高压力和最低使用温度的条件下提升绝缘性能，实现等压原位替代。

NO.2

研究思路与实验设计

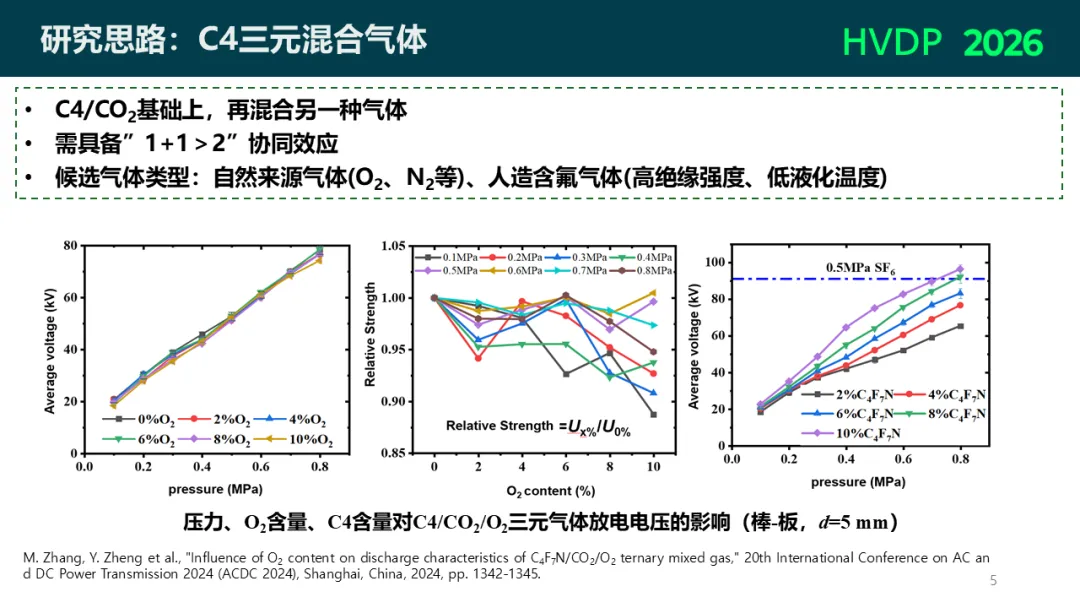

1. 三元混合气体方案：在C4/CO2基础上引入第三种气体（O2, N2或人造含氟气体），旨在产生“1+1>2”的协同效应。

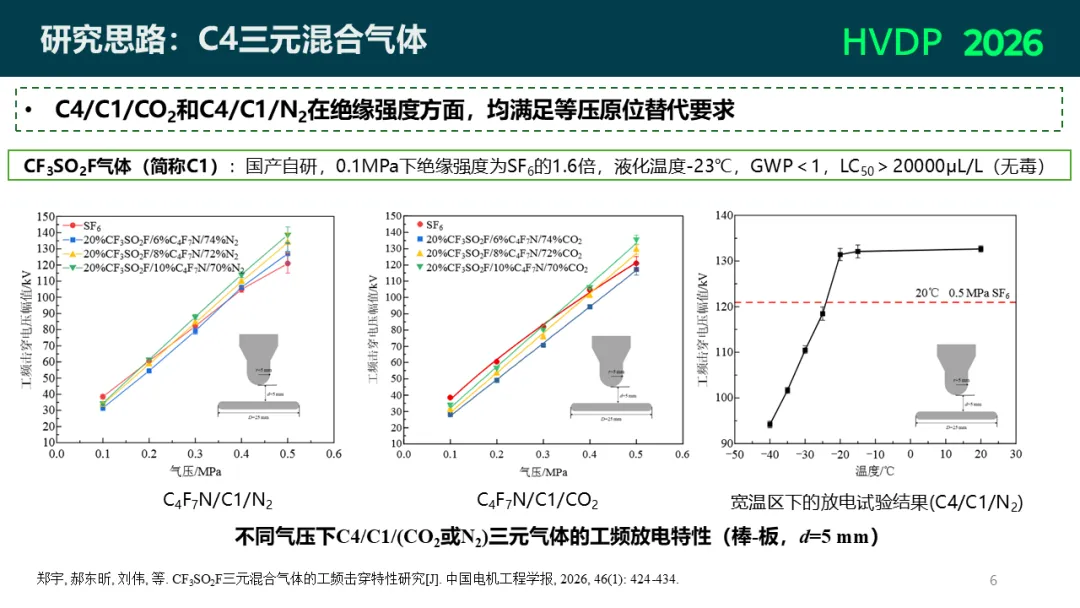

2. 候选气体筛选：重点研究了CF3SO2F（简称C1）。该气体国产自研，绝缘强度是SF6的1.6倍，液化温度低（-23℃），且无毒。

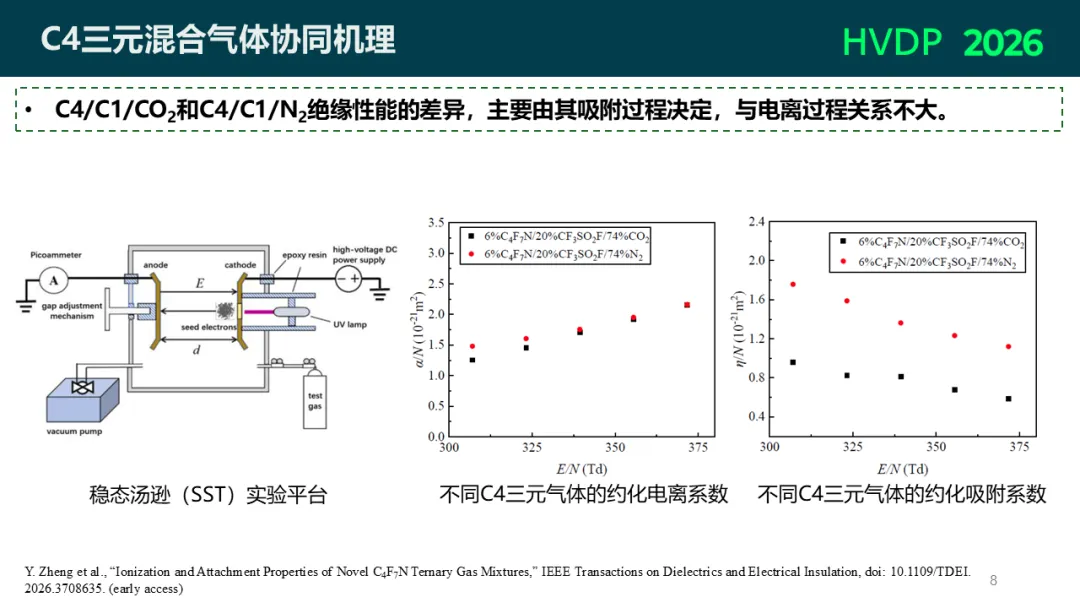

3. 实验平台搭建：建立了稳态汤逊（SST）实验平台以研究电子碰撞过程，以及针板电极模型以模拟设备内部缺陷导致的局放现象。

NO.3

主要研究内容与发现

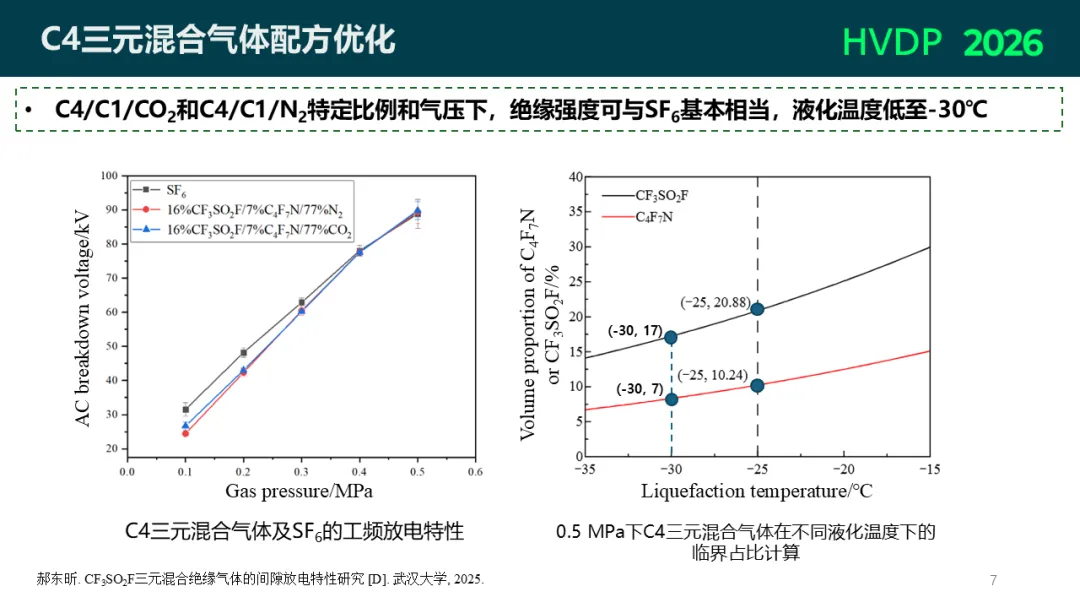

1. 绝缘性能优化：

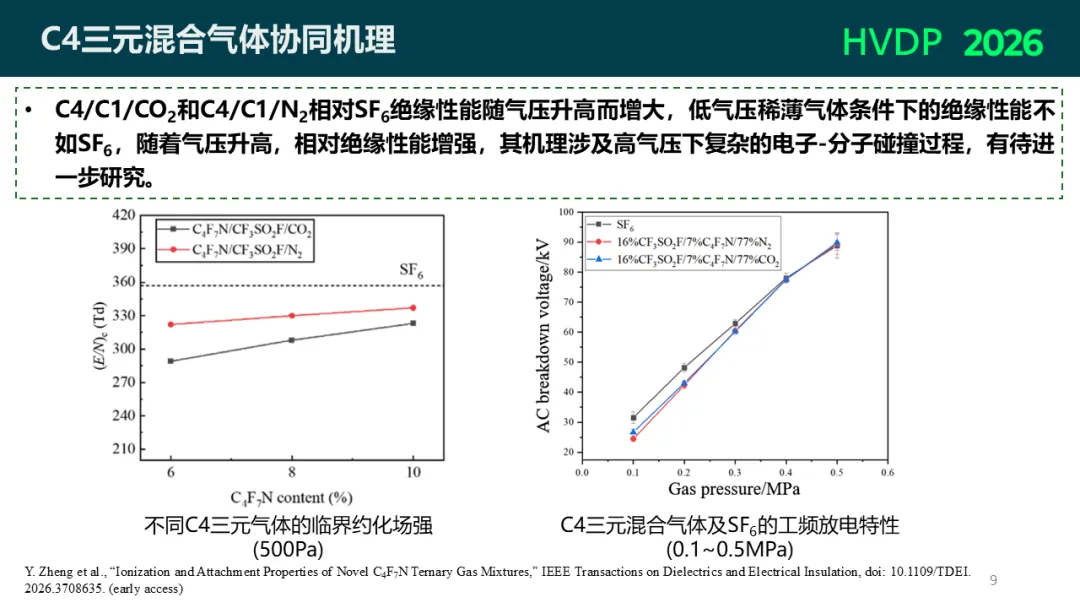

2. 击穿特性机理：

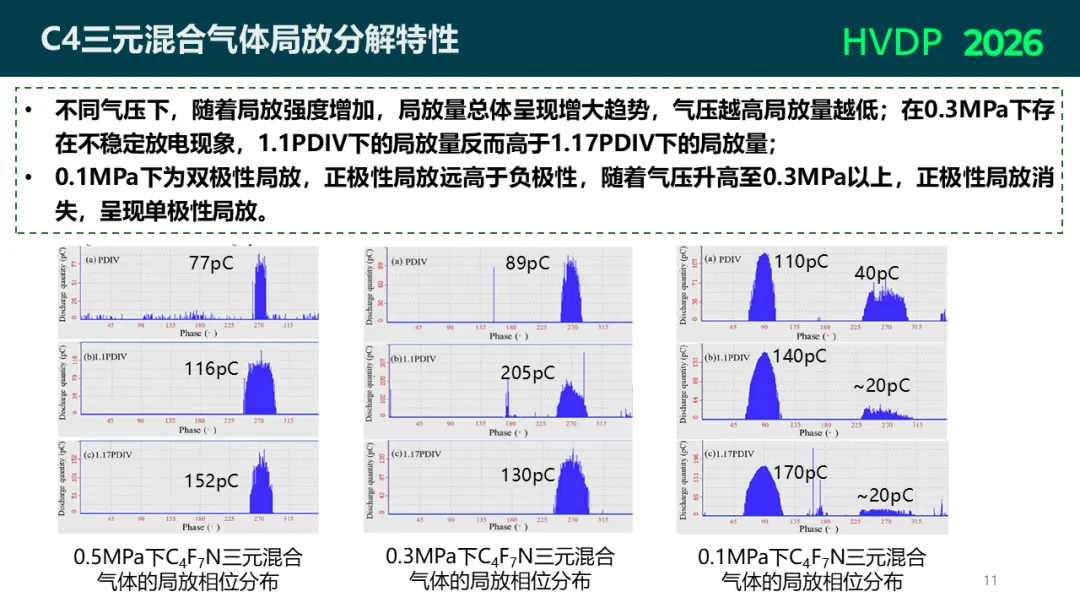

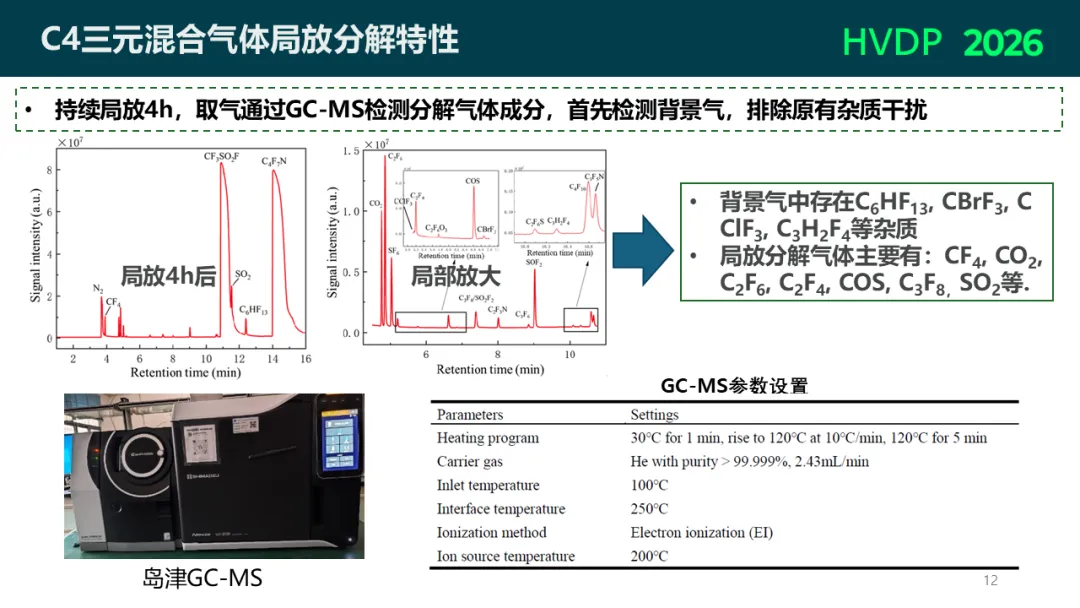

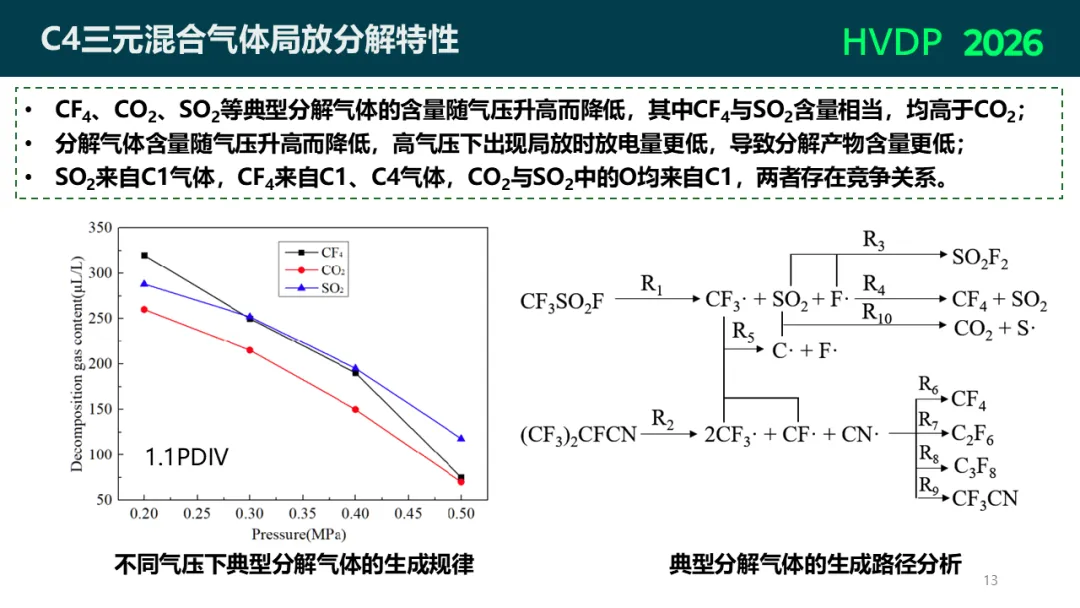

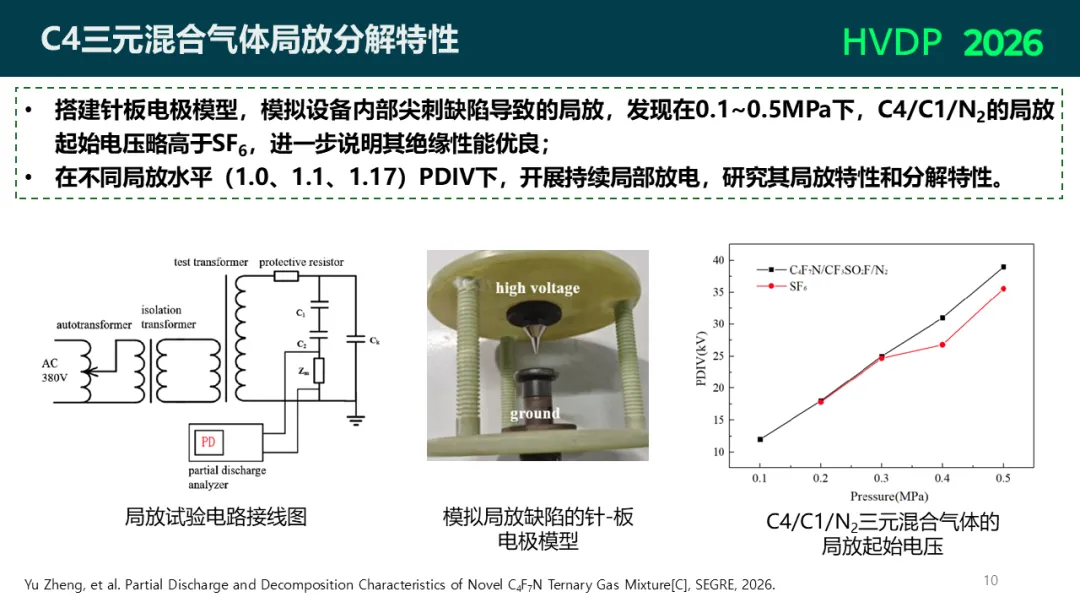

3. 局部放电（PD）特性：

NO.4

结论与展望

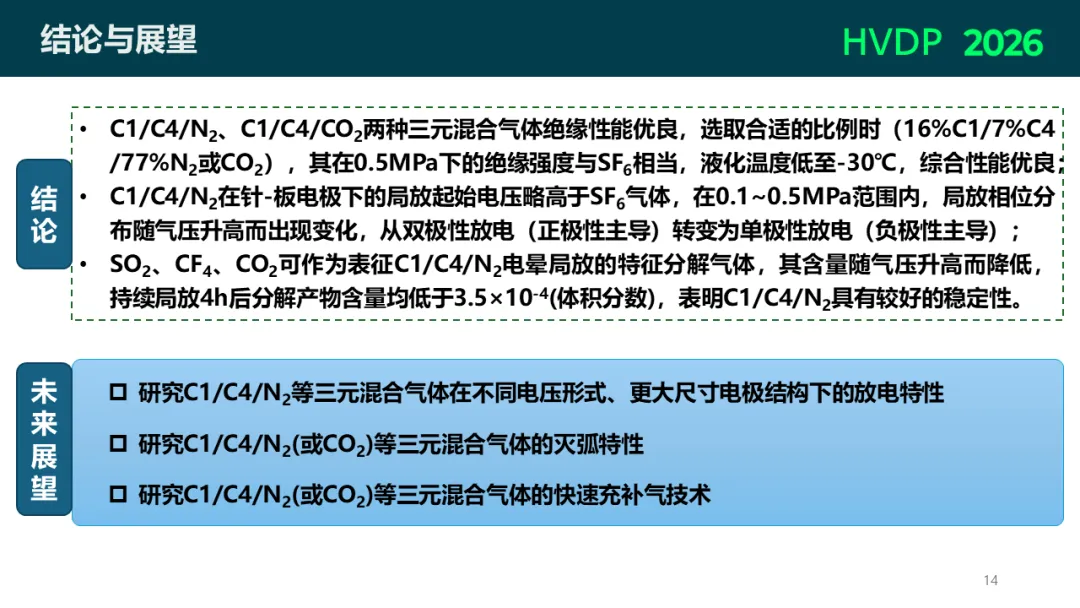

1. 结论：
2. 未来展望：







   更多精彩，戳这里
