碳循环冶金:钢铁业减碳的闭环技术路线研究报告——钢铁业非末端捕集的碳闭环技术路线

面对"双碳"约束，钢铁业的减碳讨论长期被两条主线占据：一是源头减碳（氢冶金、废钢电炉短流程），二是末端治理（碳捕集与封存，CCS）。前者的瓶颈在于绿氢成本与流程再造的巨额资本开支，后者的瓶颈则在于CO₂大规模运输、封存的源汇不匹配与长期安全责任。

本报告聚焦一个正在快速崛起的第三条路径——碳链循环冶金（非末端捕集路线）：将高炉等工序排放的CO₂分离富集后，不外运封存，而是在绿能（绿电、绿氢或高温热）作用下转化为一氧化碳（CO）、甲烷（CH₄）或固体碳等还原介质，重新返回铁还原工序，部分替代源头煤炭、焦炭的碳输入，使碳在钢铁流程内形成闭环。

报告梳理了该方向的技术原理、五条转化路线、全球进展与经济性，核心结论如下：

物理循环已率先工业化，中国宝武HyCROF富氢碳循环氧气高炉已在430m³高炉完成全球首套工业实证：吨铁CO₂排放由1.64吨降至1.16吨（降幅29.2%），固体燃料比下降42.7%，并已推广至2500m³级高炉，获世界钢铁协会2024年度"Steelie"低碳生产卓越成就奖。

化学转化循环进入商业化前夜，英国PeroCycle公司依托伯明翰大学双钙钛矿热化学技术，在约800℃下将CO₂直接分解为CO回注高炉，宣称可使综合钢厂碳排放最高削减90%，且无需重建高炉；2026年5月已与金达尔钢铁（阿曼）启动全面可行性评估。

理论模型给出高上限，中冶长天团队2026年7月发表于《钢铁》的碳链循环冶金路线研究表明：当焦比压减至约200kg/t的骨架极限并耦合CO₂循环转化时，高炉工序减碳可达61.1%，吨铁减排约1100kg CO₂；日本JFE的碳循环甲烷模型亦给出31%以上的减排空间。

经济性是当前最大门槛，按现有绿电价格，碳链循环方案将增加成本约500—1500元/吨铁，CO₂转化成本为500—1500元/吨CO₂；经济性拐点取决于绿电降价、碳价机制与技术迭代三因素叠加。

总体判断：碳循环冶金不是氢冶金的替代者，而是与氢冶金、铁素循环有机融合的兼容型路线——它让庞大的存量高炉资产在脱碳进程中"就地续命"，对中国以长流程为主的钢铁产业结构尤具现实意义。

一、为什么要"碳循环"：钢铁减碳的传统路径困境

排放格局：高炉是最大、也最集中的源头

钢铁工业是全球温室气体的重要来源。世界经济论坛《净零工业追踪2024》显示，钢铁行业占全球二氧化碳当量排放的约7%，且以高排放的BF-BOF（高炉-转炉）长流程为主，2019—2023年排放总量与排放强度均呈上升趋势。

中国的结构性特征更加突出：长流程占主导，吨粗钢CO₂排放约1.8—2.2吨；中国钢铁工业CO₂排放约占全国总排放的16%。即使到2060年粗钢产量回落至6—7.3亿吨的预测区间，仍将残留约1.3—1.38亿吨CO₂排放需要处理——这意味着，无论源头减碳推进到什么程度，末端问题的解决都绕不开。

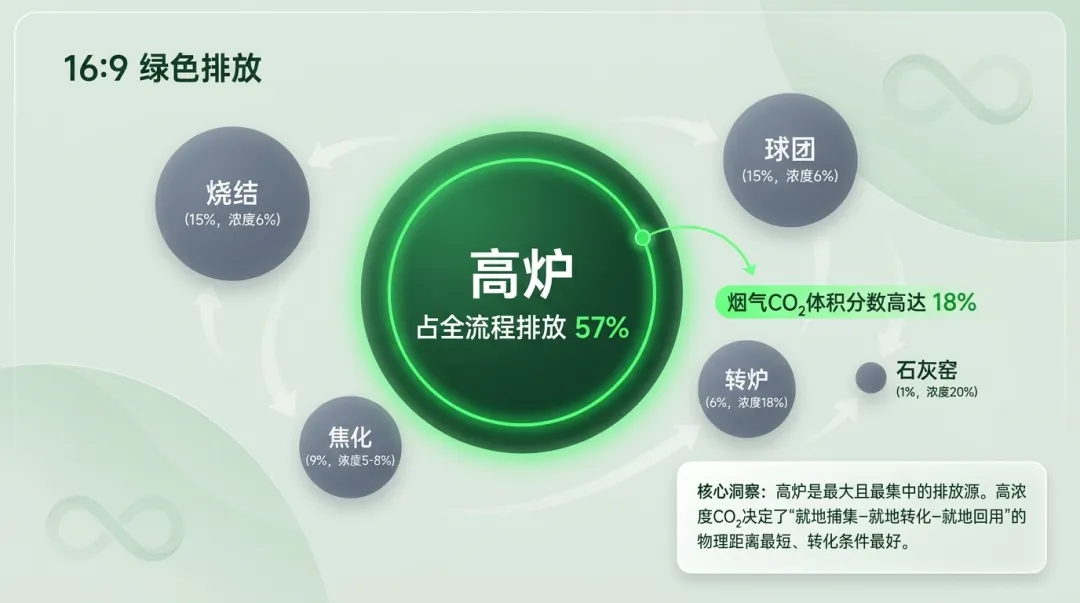

更关键的是排放在工序间的分布。中冶长天团队对钢铁流程碳素流的测算显示：高炉一家占全流程CO₂排放的约57%，且其烟气CO₂体积分数约达18%，是全流程中最具捕集价值的排点；烧结、球团烟气浓度仅约6%，却各占15%的排放；焦化占9%（浓度5%—8%）；转炉占6%（浓度约18%）；石灰窑占1%（浓度约20%）。

表1 钢铁主流程各工序CO₂排放占比与烟气浓度

工序	烟气CO₂体积分数	占全流程排放比例
高炉	约18%	57%
烧结	约6%	15%
球团	约6%	15%
焦化	5%—8%	9%
转炉	约18%	6%
石灰窑	约20%	1%

这一格局决定了两点：其一，高炉是绕不开的主战场；其二，高炉煤气CO₂浓度相对较高，"就地捕集—就地转化—就地回用"的距离最短、条件最好。这正是碳循环冶金把高炉作为突破口的原因。

源头与过程减碳存在极限

过程侧，经过极致能效工程多年推进，常规高炉燃料比已普遍压至500kg/t以上水平，继续下降的空间与成本曲线日益陡峭。理论测算给出的"地板"是：长流程吨铁水碳排放的极限约为0.8吨CO₂——即便把转炉工序做到极致，也无法归零。

资源侧，中国的铁矿石对外依存度和以高矿低废钢为特征的炉料结构，决定了2050年前仍需累计消耗铁矿石160—200亿吨，高炉流程的主体地位在中期内难以撼动。北京科技大学朱荣等学者的判断是：源头减碳与过程减碳都存在极限，2060年仍需CCUS兜底。

氢冶金的困境同样明确。日本钢铁行业的经验显示，高炉基氢还原（COURSE50及Super COURSE50，目标高炉减碳50%以上）面临三大核心挑战：廉价氢供给不足、CO₂捕集封存成本高、高品位铁矿石供应不稳定。中冶长天团队的对比分析进一步指出：纯氢喷吹存在吸热热失衡、氢气逃逸导致利用率低、需多次循环增加能耗等问题；甲烷喷吹则存在重整吸热、降低煤粉燃尽率、减碳有限等短板。氢是重要的方向，但不是万能钥匙。

末端CCS路线的三道坎

把CO₂捕集起来运走封存，是化工、电力等行业的主流末端方案，但在钢铁业落地困难：

国内已开展的钢铁CO₂捕集工程约15项，多数规模在10万吨/年以下，仅包钢50万吨/年项目形成标杆，行业整体仍处示范早期。

源汇不匹配：钢厂与适合封存的盆地、油田地理上往往错位，管网运输推高成本。

化工品消纳天花板：即便把CO₂制成甲醇、乙醇等化学品，其全社会消费量也远低于钢铁行业的排放量，无法形成规模闭环。

结论：末端捕集"捕得起、存不下、用不掉"。这为"捕集之后不外运、就地转化为还原剂"的新路线留出了空间。

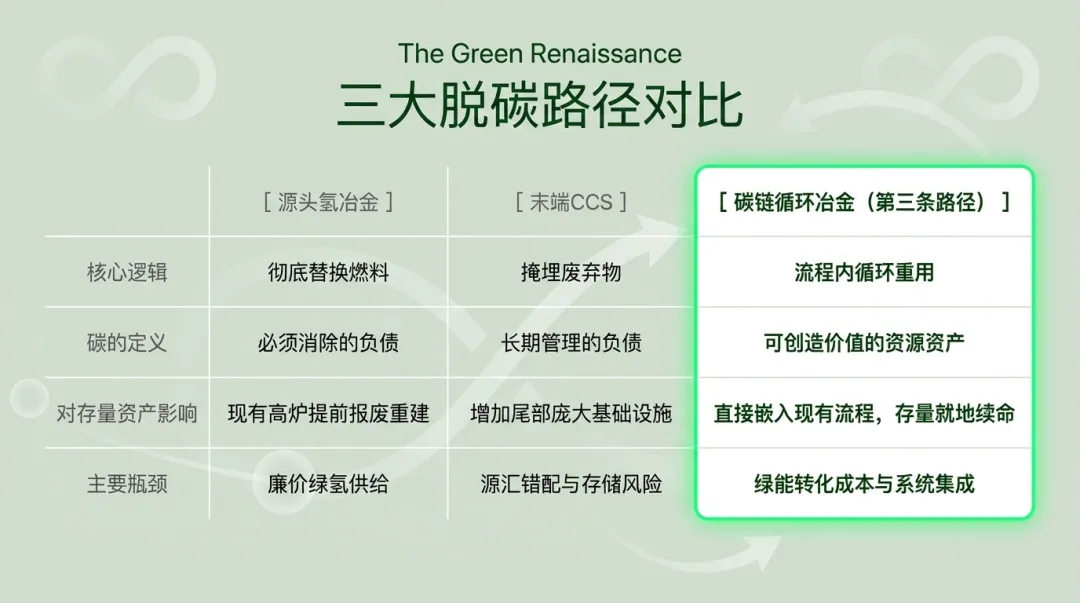

范式转变：把碳当作资源，而不是废物

2026年5月，英国闭环碳回收公司PeroCycle在获得金达尔钢铁（阿曼）全面可行性评估时，系统阐述了闭式碳循环与CCS/氢能路线的差异化逻辑：

碳是一种资源，而非废物——将碳资源化，转化为创造经济价值的产品，减少对化石碳投入的依赖。

降低基础设施与存储风险——现场或区域部署，最大限度减少基础设施需求与CO₂泄漏相关风险。

工业集成与工艺兼容——直接嵌入现有工业流程，从源头捕集并转化。

能源效率与灵活性——部分路径可与可再生电力结合（如CO₂电解），可模块化扩展；在尚不具备完全氢转化条件的工业环境中提供灵活性。

与循环经济战略契合——提高资源效率，减少原生材料开采。

简言之，CCS承担的是"长期负债"（封存的监测与安全责任），碳循环创造的是"流程内资产"（还原剂回用）。这一范式差异，构成本报告全部技术分析的价值基点。

二、技术原理：碳链如何在流程内"闭"起来

碳在高炉中的四重角色

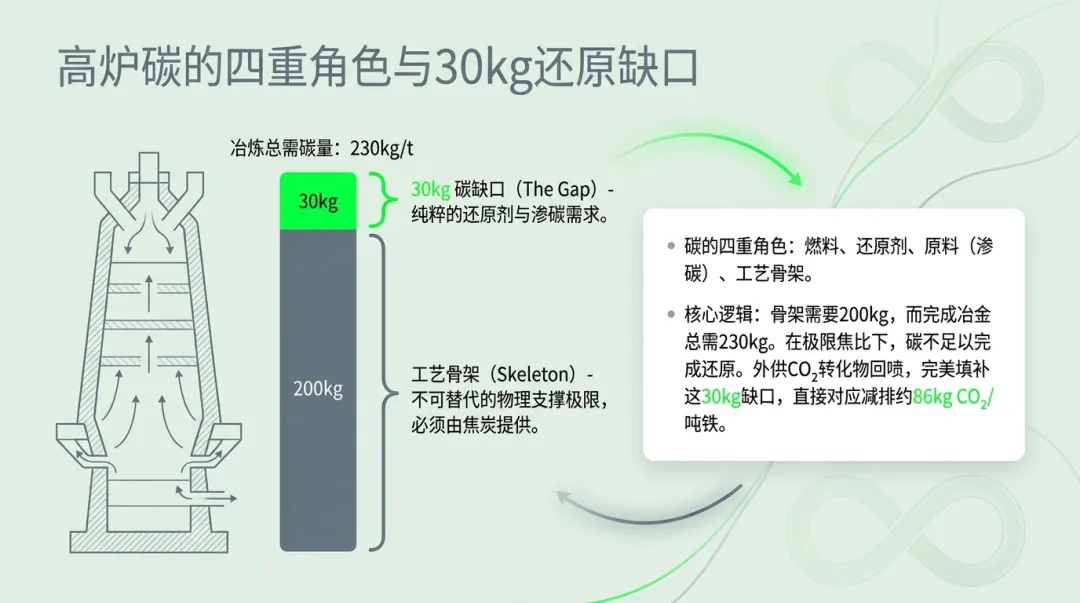

理解碳循环冶金，先要理解碳在高炉里"身兼四职"：一是燃料（风口前燃烧供热）、二是还原剂（把铁氧化物还原成铁）、三是原料（渗碳，决定铁水成分）、四是工艺骨架（焦炭料柱承托炉料、保证透气性）。四重角色中，只有还原剂与部分燃料功能理论上可以被非化石来源替代，骨架功能则高度依赖焦炭的物理强度。

中冶长天的测算给出了一组基准数字：冶炼1吨铁水需要总热量约9—11GJ；当间接还原占比0.6、直接还原占比0.4时，理论需碳约152kg，计入渗碳等需求后的理论焦比约为230kg/t铁水。也就是说，230kg/t是"完成冶金使命"的理论碳底线。

极限焦比与理论碳替代空间

既然焦炭的骨架功能无法取消，高炉碳输入的下限就由骨架决定。学界的主流判断是：仅保留骨架功能时，最低焦比约200kg/t铁水，部分学者认为通过强化炉料质量等手段可进一步压至100kg/t量级。

由此产生一个耐人寻味的"碳缺口"：骨架需要约200kg/t，而完成还原任务需要约230kg/t——在200kg/t的极限焦比下，碳不足以完成还原，必须外供还原剂。这正是CO₂循环转化的切入点：

理论碳替代空间＝230−200＝30kg/t铁水，对应减CO₂约86kg/t铁水；按碳价700元/吨计，碳配额收益约50元/吨铁。

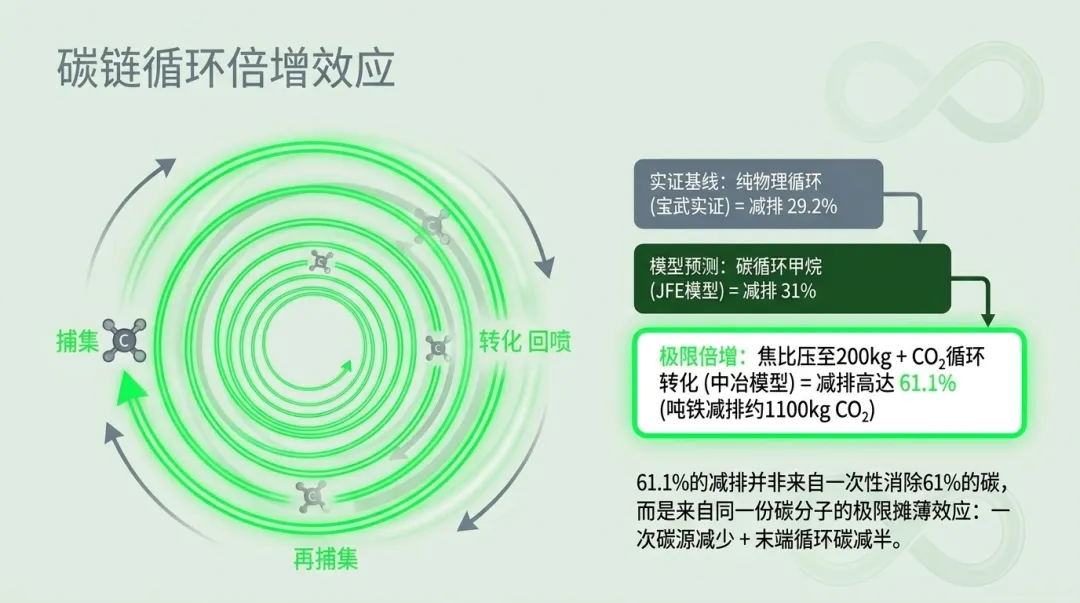

更大的减碳来自"循环倍增"效应：当CO₂持续被分离、转化、回用，每一份碳都可以多次进入还原循环，一次碳输入被极限摊薄。

能质流模型：61.1%的工序减碳从哪来

中冶长天构建了极限焦比下的高炉能质流模型：总热量Qtotal＝qgreen（绿能供热）＋qcoke（少量焦炭燃烧）＋qCO（循环CO及转化气还原放热）；还原剂供给Mreductant＝mcoke（骨架＋还原）＋mCO（循环）＋mCO2conv（转化气）。在该模型下，直接还原度rd由常规的0.4—0.5降至0.2，间接还原比例大幅提升。

模型测算：焦比压至200kg/t并耦合碳循环时，高炉工序减碳约61.1%，吨铁总减排约1100kg CO₂；与常规高炉相比，减排由两部分贡献——一次碳源减少＋末端循环碳减半。日本JFE基于Rist线图的独立测算与之互证：碳循环高炉的碳素消费原单位可由常规的425kg/t-HM降至293kg/t-HM，直接还原率由30%降至4%，氢还原率由9%提升至35%。

需要强调的是，61.1%的前提条件相当苛刻：绿能承担大部分供热、CO₂捕集转化系统与高炉深度耦合、高炉操作制度（理论燃烧温度TFT、炉顶温度TGT等约束）重构。这些前提恰是当前工程攻关的全部内容。

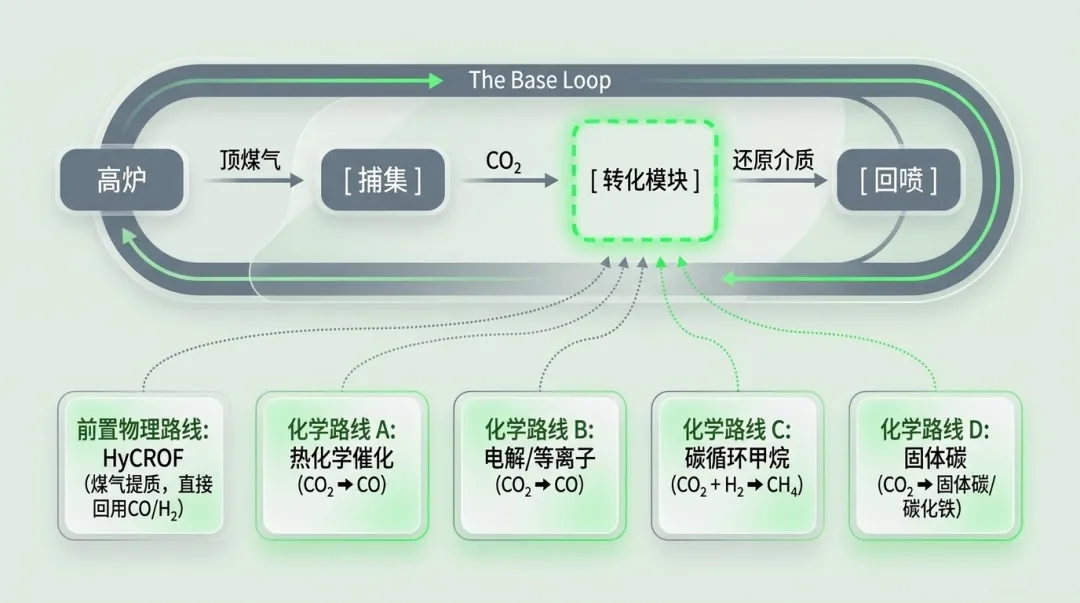

按"CO₂转化成什么介质回用"，碳循环冶金可分为物理循环（煤气提质直接回用，CO₂分离后暂作排放）与化学转化循环（CO₂变为CO、CH₄或固体碳再回用）两大类。前者是工业化的第一段，后者是深脱碳的第二段。

三、技术路线图鉴：一条前置路线与四条转化路线

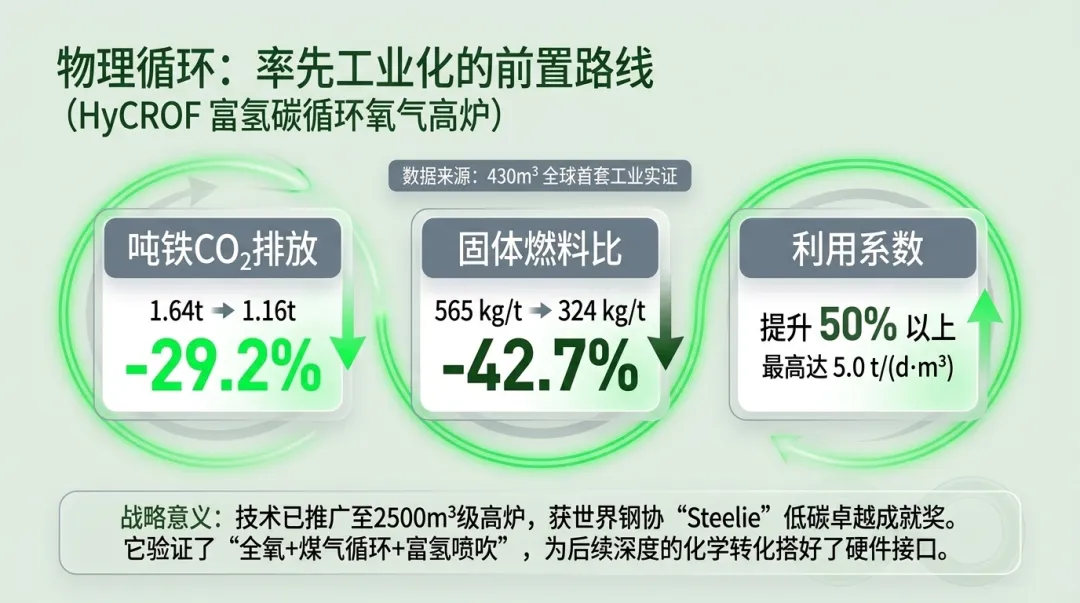

前置路线：HyCROF富氢碳循环氧气高炉（物理循环，中国工业实证）

技术思路：以全氧冶炼替代含氮热风，将炉顶煤气经冶金煤气CO₂高效分离（脱除率大于93%，解析气CO₂纯度不低于99.5%）后，得到高还原势煤气（主要含CO、H₂），混配焦炉煤气等富氢气体，经蓄热式加热（1250℃）或电阻加热（设计效率95%以上）、等离子体加热（3000℃级、效率约78%）后，经多介质风口喷吹装置回喷高炉，实现碳、氢的极致利用。

工业实证：全球首套430m³工业规模富氢碳循环氧气高炉（HyCROF）试验数据显示——

表2 HyCROF工业试验主要指标（430m³示范）

指标	基准期（常规高炉）	HyCROF富氢碳循环模式	变化
吨铁CO₂排放	1.64 t	1.16 t	−29.2%
固体燃料比	565 kg/t（焦451＋煤114）	324 kg/t（焦324＋煤0）	−42.7%
碳循环模式固耗降幅	—	—	−28.8%
月均利用系数	—	最高5.0 t/(d·m³)	较基准提高50%以上
作业率（2025年）	—	98%	与先进高炉相当
入炉硫负荷	3.74 kg/t	2.46 kg/t	明显降低
铁水质量	—	低硅低硫（[S] 34→10）	改善

推广与荣誉：技术已推广应用至2500m³级高炉，脱碳应用示范覆盖400—2500m³级（对应年减CO₂约40万—170万吨）；获世界钢铁协会2024年第15届"Steelie"低碳生产卓越成就奖，2025年12月经中国钢铁工业协会鉴定为国际领先水平，并入选国家发改委绿色低碳攻关工程与国家工业节能降碳技术应用指南（2024年版）。

路线定位：HyCROF将炉顶煤气中的CO₂分离出去、把CO与H₂留下来回用，属于"煤气提质循环"——分离出的CO₂尚未转化为还原介质。它验证了全氧＋煤气循环＋富氢喷吹的工程可行性，为下一阶段"CO₂→CO化学转化回用"（碳链循环冶金）搭好了硬件接口。中冶长天论文亦明确指出，其路线与HyCROF的区别在于：着眼绿能替代后的CO₂捕集转化利用，实现CO与CO₂的全面循环。

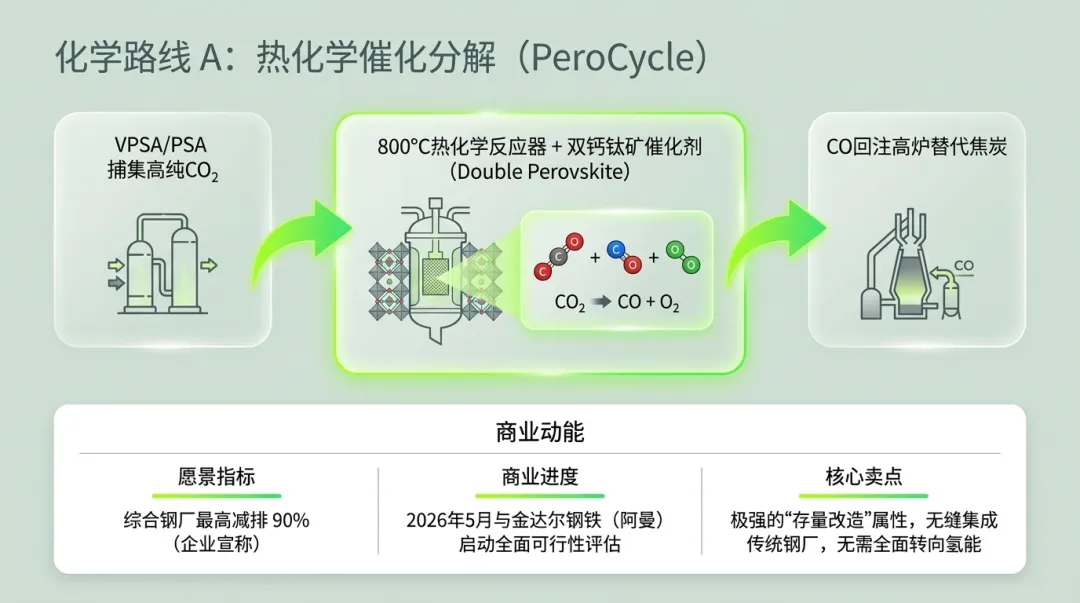

路线A：CO₂→CO热化学催化分解（PeroCycle双钙钛矿）

这是当前国际上最受关注的"CO₂原位变还原剂"商业化案例。技术链条分三步：

气体捕集：利用商业气体分离技术（真空变压吸附VPSA／变压吸附PSA）从高炉、转炉或直接还原铁厂现有气体中分离出高浓度CO₂气流。

热化学转化：气体送入约800℃运行的热化学反应器，利用专利的双钙钛矿（Double Perovskite）活性催化材料，在低于传统工艺的温度下将CO₂分解为CO和氧气。

循环回用：CO作为还原剂重新注入高炉，替代部分煤炭或焦炭，形成碳闭环。

商业化进展：该技术由英国伯明翰大学化学工程学院丁玉龙（Yulong Ding）教授与Harriet Kildahl博士发明，2024年由伯明翰大学、深科技创投Cambridge Future Tech与矿业巨头英美资源集团联合孵化成立PeroCycle公司；2025年完成450万英镑种子轮融资，由具备碳捕集工业经验的Grant Budge出任CEO；2026年5月与金达尔钢铁（阿曼）就其杜库姆港钢铁基地启动全面可行性评估，评估围绕四大支柱展开——技术整合（与VPSA/PSA系统的协同验证）、设计（全流程工艺流程图与质量/能量平衡）、经济与环境影响评估、部署策略。

核心卖点是"改造存量"：可直接无缝集成至传统钢厂，无需重建新型基础设施（如全面转向氢能炼钢），最大程度避免资产闲置与新建"绿色"工厂的高额资本支出，宣称全面实施后可削减一座综合钢厂高达90%的碳排放，并保持对复杂铁矿石的兼容性与钢材品质的灵活性。

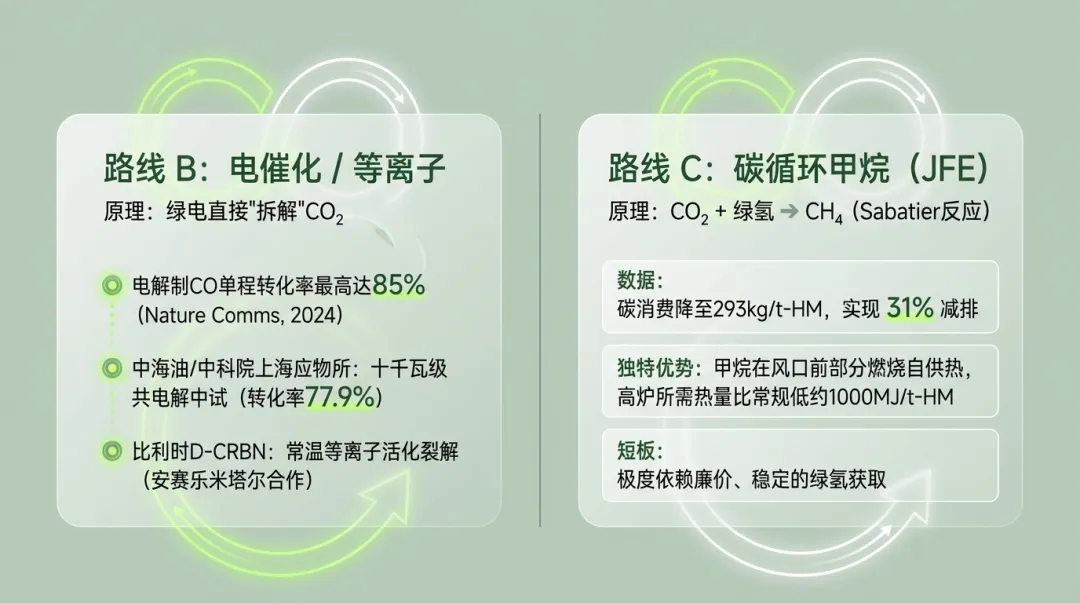

路线B：CO₂→CO电催化电解、等离子体与干重整

电催化（CO₂电解）路径用绿电直接"拆解"CO₂：

CO₂直接电解制CO：文献报道单程转化率最高已达85%（Li等，Nature Communications，2024）。

CO₂与H₂O共电解制合成气：2023年中海油与中科院上海应用物理研究所建成十千瓦级中试，电解功率10.14kW，CO₂单程转化率77.9%，合成气速率3.08 m³/h（标态）。

等离子体路径以可再生电力在常温、无氢源条件下活化裂解CO₂：比利时D-CRBN公司开发该技术，2024年与安赛乐米塔尔、三菱重工开展合作示范，产出CO供高炉使用。

热催化干重整（DRM）路径以CO₂重整含碳气体：中科院上海高等研究院装置2017年起在山西潞安稳定运行，日产低H₂/CO比合成气超20万m³、日转化CO₂约60吨；2025年中国化学东华科技等建成亿方级高压干重整工业装置并通过72小时运行考核。

能耗与效率的基准线：电解制CO能耗约9 kWh/m³（CO+H₂+CO₂混合气），理论最低约2.6 kWh/kg CO；热催化系统热效率普遍低于50%。此外，中冶长天还提出石灰煅烧同步CO₂转化、转炉煤气高温吸附-转化、CO₂干熄焦转化等"耦合钢铁高能环境"的低成本转化构想，以及流动池电解、生物转化、低温等离子体等前瞻方向。

路线C：CO₂→CH₄碳循环甲烷（JFE）

日本JFE钢铁走的是"甲烷化"路线：从高炉煤气中捕集的CO₂，与水电解制取的氢气通过Sabatier反应（CO₂＋4H₂＝CH₄＋2H₂O＋165kJ/mol，强放热）合成"碳中性甲烷"（CNメタン/CN methane），再经风口吹入高炉循环利用。该反应2013年起已有商业化装置（如Etogas利用生物气CO₂与水电解氢气制甲烷）。

JFE技术报告基于Rist线图的热物质收支模型测算：常规高炉（焦比354kg＋煤比150kg，碳素消费原单位425kg/t-HM）切换为碳循环模式（CN甲烷吹入145kg/t-HM、送风氧浓度100%、竖炉上段吹入1000℃预热气体160Nm³/t）后，碳素消费原单位降至293kg/t-HM，CO₂减排率31%，直接还原率由30%降至4%，氢还原率由9%升至35%。

两项关键的工程诀窍值得记录：其一，甲烷吹入量受风口前理论燃烧温度（TFT）下降的制约，提高送风氧浓度可使TFT回升、打开吹入上限；其二，全氧操作下炉内氮量减少、热流比升高，需从竖炉上段吹入部分燃烧后的1000℃预热气体维持炉顶温度不低于100℃，并形成"疑似热保存带"，小型高炉实证表明该法可使热保存带温度下降约200℃而竖炉效率几乎不变。

能量账本上的意外之喜：由于直接还原大幅减少，碳循环高炉制造1吨铁水所需热量比常规低约1000MJ/t-HM；且甲烷在风口前部分燃烧（CH₄＋1/2O₂→CO＋2H₂）自供热——这是碳氢化合物还原剂独有的优点，直接喷氢并不具备。短板同样明确：绿色氢的稳定廉价获取是现实课题。

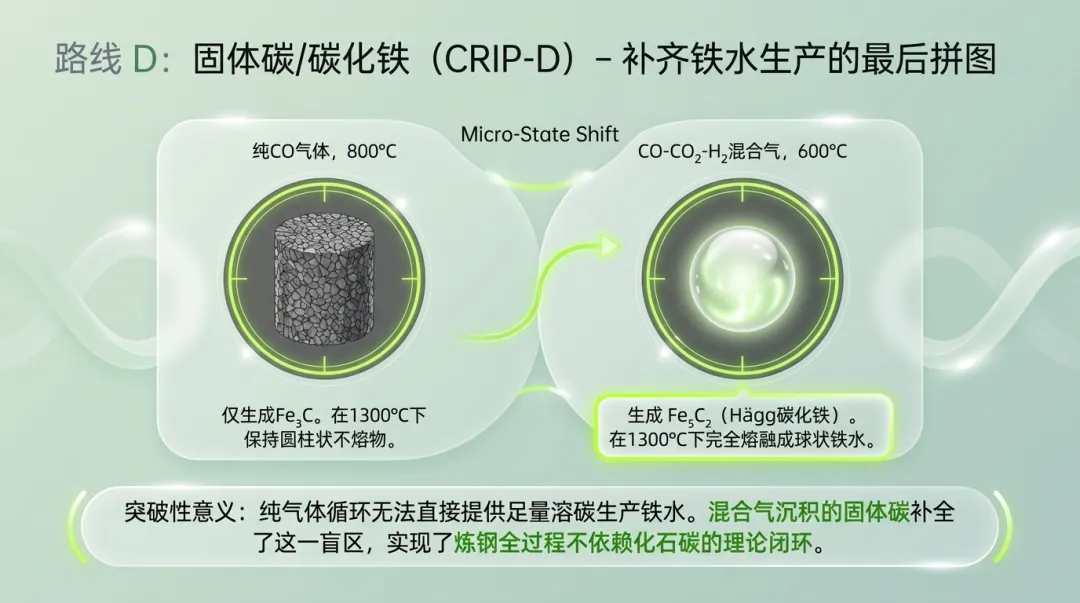

路线D：CO₂→固体碳/碳化铁（CRIP-D）

日本东北大学与JFE联合研究提出了"固体碳循环"的第三种可能：CRIP-D工艺（利用沉积碳的碳循环炼铁工艺）。以多孔金属铁为催化剂，将废气中的CO₂（与CO、H₂混合）通过碳沉积反应转化为固体自由碳与铁碳化合物（Fe₃C、Fe₅C₂），再与细铁矿石粉团聚成"沉积碳-铁氧化物复合材"（DCIC）入炉，实现碳以固体形态循环、炼钢全过程不依赖化石碳。

2024年发表于ISIJ International的研究给出了关键发现：与纯CO气体（800℃沉积，仅生成Fe₃C）相比，采用CO-CO₂-H₂混合气体（600℃沉积）可额外生成Fe₅C₂（Hägg碳化铁）并形成纳米级铁碳化物颗粒；含混合气沉积碳的复合材最大还原速率温度低约100℃（约800℃），还原起点提前，且在1250℃开始出现熔融、1300℃完全熔融成球状铁水——而纯CO沉积的复合材在1300℃仍保持圆柱状不熔。Fe₅C₂在620℃即开始分解（660℃消失），其分解释放CO恰好促进还原，是"更易分解、更高效"的渗碳/还原介质。

这一路线的意义在于补上了气体循环的盲区：纯CO气体因溶碳不足无法直接生产铁水（渗碳环节缺失），而固体碳循环让碳循环炼铁从"矿石还原"扩展到"铁水生产"的全过程。目前仍处实验室阶段。

延伸对比：CO₂→甲醇的CCU外循环（JFE膜反应器）

作为参照系，JFE同时在开发CO₂离线制甲醇的CCU技术：采用LTA型沸石膜反应器（亲水膜选择性移出反应生成的水，推动平衡右移），以商业Cu-Zn催化剂在5—20MPa、200—280℃条件下合成甲醇。实验室测试中，膜反应器甲醇收率超过传统反应器两倍以上（4MPaG下收率超60%、纯度大于95mol%），1米级放大装置已建于JFE西日本制铁所（福山）ASCOA-3（高炉气CO₂捕集分离PSA装置）旁，拟用真实高炉煤气实证。

报告将此路线列为"延伸对比"而非主体路线，原因在于第1.3节所述的消纳天花板：甲醇等化工品市场容量远小于钢铁排放体量，外循环可贡献增量收益，但承担不了钢铁深度脱碳的主任务。内循环（还原剂回用）才是主战场。

四、全球进展时间线（2022—2026）

全球进展时间线（2022—2026）

2022年：日本JFE发布碳循环甲烷（CN methane）技术报告，Rist线图模型给出31%以上的高炉CO₂减排空间。
2024年：Etogas等甲烷化装置自2013年起的商业化运行经验持续积累；比利时D-CRBN等离子裂解CO₂技术与安赛乐米塔尔、三菱重工启动合作示范。
2024年：PeroCycle公司由伯明翰大学、Cambridge Future Tech、英美资源集团联合孵化成立；日本东北大学CRIP-D固体碳循环研究发表，证实混合气碳沉积可实现1300℃完全熔融。
2023—2025年：中海油与中科院上海应物所十千瓦级CO₂/H₂O共电解中试（单程转化率77.9%）；中国化学东华科技亿方级高压干重整装置投运。
2025年：PeroCycle完成450万英镑种子轮融资；宝武HyCROF获世界钢协"Steelie"低碳生产卓越成就奖。
2026年：中冶长天团队发表"钢铁流程碳链循环冶金研究及技术路线构建"，提出绿能驱动CO₂转化回流高炉的系统路线；宝武HyCROF经中钢协鉴定为国际领先；PeroCycle与金达尔钢铁（阿曼）启动全面可行性评估；宝武HyCROF报告（2026年7月中国科协年会）披露技术已推广至2500m³高炉。
同期：北京科技大学团队系统报告全流程CO₂利用进展：高炉风口喷吹CO₂使煤粉燃烧效率提升12.3%、焦比下降1.8%；转炉CO₂利用10kg/t钢、减排26.28kg/t钢；电炉领域三年间10余家企业产钢7349.4万吨、利用CO₂59.9万吨、减排164.2万吨；构建"CO₂-冶金反应-产物回用"闭路循环体系，形成吨钢CO₂减排23.12kg的技术路径。

时间线呈现的规律清晰：物理循环先行工业化，化学转化循环密集进入中试与商业化评估窗口。

五、减碳潜力与经济性分析

减排潜力与经济性

减排潜力横向对比

表3 各路线减碳潜力对比

技术方案	减碳量化结果	口径/来源
HyCROF富氢碳循环（430m³实证）	吨铁CO₂ 1.64→1.16t，降29.2%	工业实证，宝武（2026）
碳循环甲烷高炉	碳消费425→293kg/t-HM，减排31%	Rist线图模型，JFE（2022）
碳链循环冶金（焦比200kg/t）	高炉工序减碳61.1%，吨铁减排约1100kg	能质流模型，中冶长天（2026）
PeroCycle闭环碳循环	综合钢厂最高减碳90%	企业宣称，金达尔可行性评估验证中
全流程CO₂闭路循环利用	吨钢减排23.12kg	体系集成值，北京科技大学（年会9047）
理论碳替代（骨架极限）	替代30kg/t焦→减CO₂ 86kg/t铁	理论测算，中冶长天（2026）

三组数字需要区分口径看待：90%是企业愿景值（尚待金达尔评估验证）；61.1%、31%是模型推演值（前提是绿能充分供给）；29.2%是当前唯一经工业实证的硬数字。合理的技术判断是：碳循环路线的现实减碳曲线将沿"物理循环29%→物理循环深化40%以上→化学转化叠加60%以上"逐级抬升。

成本拆解

表4 成本与能耗关键参数

环节	关键参数	备注
CO₂捕集	醇胺法能耗2.4—3.5 GJ/tCO₂	可借主流程余热余能摊薄
CO₂转化	500—1500元/tCO₂	中长期随绿电降价＋碳税＋技术迭代有望降至400元/tCO₂以下
电解制CO	约9 kWh/m³（CO+H₂+CO₂）；理论最低2.6 kWh/kg CO	热催化系统热效率＜50%
碳链循环方案整体	增加成本500—1500元/吨铁	碳税收益目前无法覆盖
碳配额收益	减焦30kg/t→减CO₂ 86kg/t→约50元/吨铁（碳价700元/t）	仅覆盖增量成本的一小部分

经济性临界条件

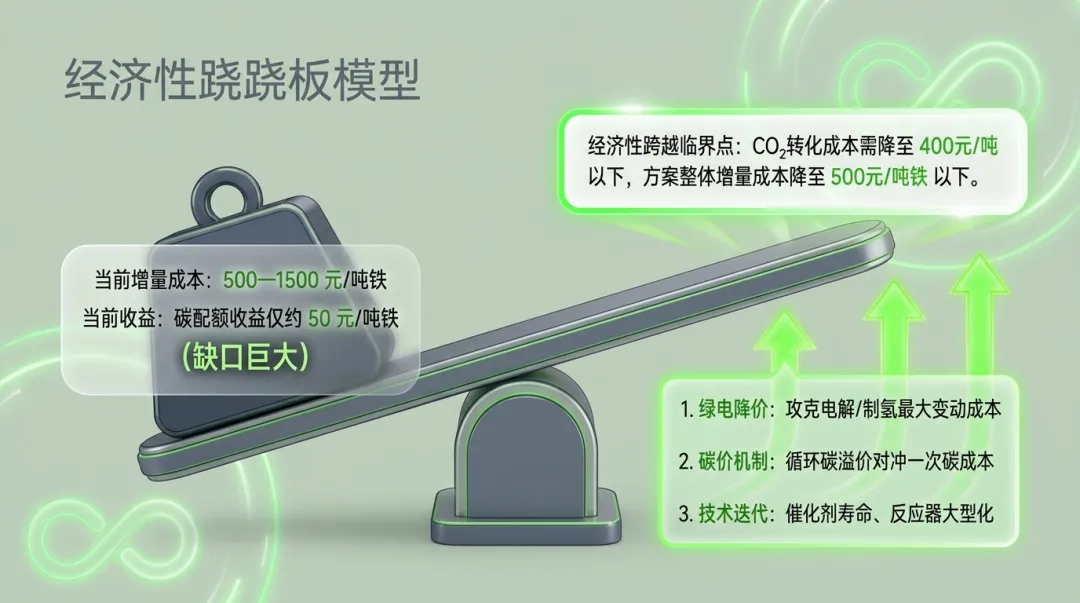

综合文献判断，碳循环冶金经济性转正需要三个条件叠加：一是绿电价格持续下降（电解制CO、制氢的变动成本大头是电费）；二是碳价机制到位——当碳价进入足够高的区间，"循环碳"相对"一次碳"的溢价才能被配额收益对冲；三是技术迭代降本（电解槽寿命、催化剂与膜材料、反应器大型化）。中冶长天的判断是：短期效益弱，中长期随着绿电降价、碳税出台与转化技术迭代，CO₂转化成本有望降至400元/吨以下，方案整体成本需降至500元/吨铁以下方具备推广条件。

六、挑战与瓶颈

现存挑战

技术之一，转化效率与材料寿命：转化环节能耗与效率：电解制CO实际能耗（约9kWh/m³）距理论值（2.6kWh/kg CO）仍有差距；热催化热效率不足50%；等离子体路线电极（阴极）寿命受限；LTA沸石膜在高温下选择性劣化，需控制反应温度并优化Si/Al比。

技术之二，系统集成与冶金约束：CO₂捕集能耗高（醇胺法2.4—3.5GJ/tCO₂）；捕集-转化-回注系统与高炉动态生产的匹配（负荷波动、启停协调）尚无成熟范式；高炉操作受TFT上限2300℃/下限2000℃、炉顶温度下限100℃等多重约束，回喷气体的热补偿（预热气体、氧浓度调节）需要精细设计。

经济性：按现有绿电价格，方案增加成本500—1500元/吨铁，远超当前碳配额收益（约50元/吨铁）；国内捕集工程规模普遍小于10万吨/年，放大效应尚未验证。

绿电绿氢供给：甲烷化、共电解路线都依赖大规模廉价绿氢/绿电；JFE明确将绿色氢稳定获取列为现实课题。

核算制度与材料腐蚀：宝武HyCROF报告建议改进工序碳排放核算方法（如副产煤气CO₂不抵扣、CO按70.7%系数抵扣，或参考CBAM/日本方法），避免企业层减碳成果被核算口径稀释或夸大——碳循环路线的减排量认定同样依赖这一制度基础。此外，CO₂用于炼钢-连铸流程存在腐蚀炉衬及输送系统、影响设备寿命的问题，需要配套长效耐蚀材料。

验证层级：实验室到工业化的验证缺口：CRIP-D尚处实验室；碳循环甲烷仅有小型高炉实证，速度论层面的问题（还原动力学）尚未在数值模拟与工业高炉上闭环。

对中国的特殊意义与策略方向

为什么这条路线对中国格外重要？中冶长天论文给出的判断是：该方案基于中国的资源与装备禀赋，适配海量高炉格局，无需大规模外运封存，且可耦合短流程与氢冶金，被视为钢铁产业走向碳中和的关键技术路径。具体而言：

适配存量资产：中国长流程占主导、高炉资产体量巨大，若按氢冶金路线全面重建，资本开支与资产报废规模空前；碳循环路线"改造存量"的逻辑，可让存量高炉在脱碳进程中分阶段续命，与HyCROF已验证的工业路径一脉相承。

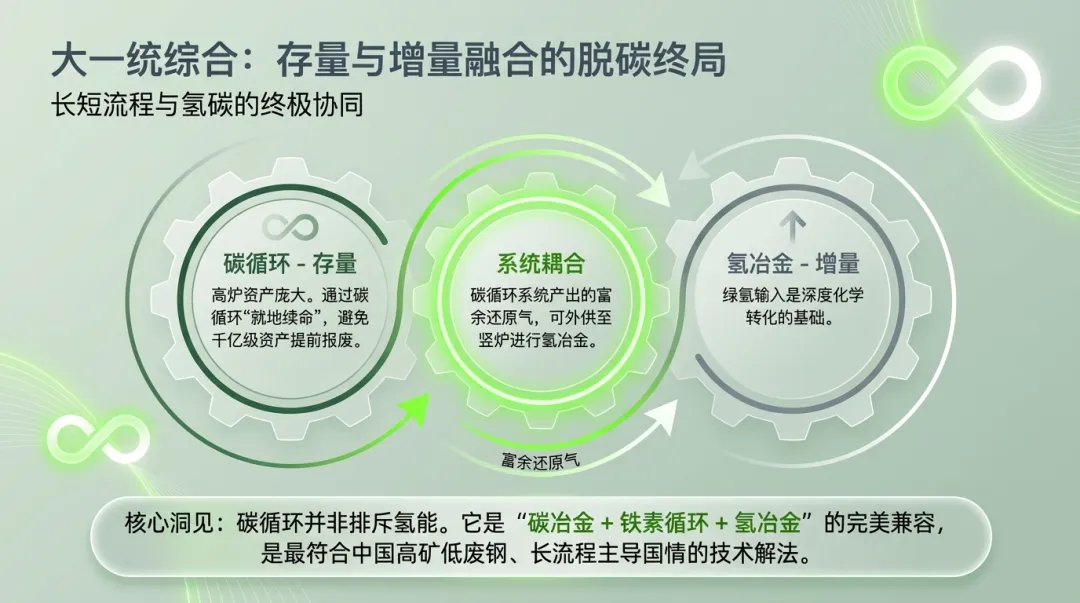

兼容未来工艺：碳循环与氢冶金不是非此即彼：甲烷化、共电解本身需要绿氢；碳链循环冶金的终局是"碳冶金＋铁素循环＋氢冶金的有机融合"，高炉系统产出的还原气还可外供竖炉氢冶金，实现长、短流程的碳-氢-氧协同平衡。

策略层面，可从五个方向发力：

依托HyCROF已有工业平台，叠加CO₂捕集-转化（电解/热化学/等离子）中试装置，建设"碳循环冶金"首台套工程示范。

推动绿电直供与离网制氢试点，锁定转化环节电价成本。

完善碳价与碳市场机制，让"循环碳"的减排量可核算、可交易。

统一碳排放核算口径（借鉴宝武建议的副产煤气CO₂核算方法与CBAM参照系），防止路线优劣被口径扭曲。

支持基础研究：Fe₅C₂类铁碳化物的分解-还原机理、高温电解与膜反应器材料、等离子体电极寿命等"卡脖子"点。

结论

过去十年，钢铁脱碳的叙事基本被"换燃料"（氢）与"换流程"（电炉短流程）主导；碳循环冶金提供的是第三个叙事——不换流程、不换炉子，把排放的碳重新变成生产资料。

证据链正在快速闭环：中国有了29.2%的工业实证（HyCROF），日本有了31%的模型支撑（JFE）与固体碳循环的机理突破（东北大学），英国有了90%愿景的商业化推手（PeroCycle×金达尔），中国的理论体系也有了61.1%工序减碳的能质流模型（中冶长天）。缺口只剩一个：让绿电更便宜、让碳价更真实。

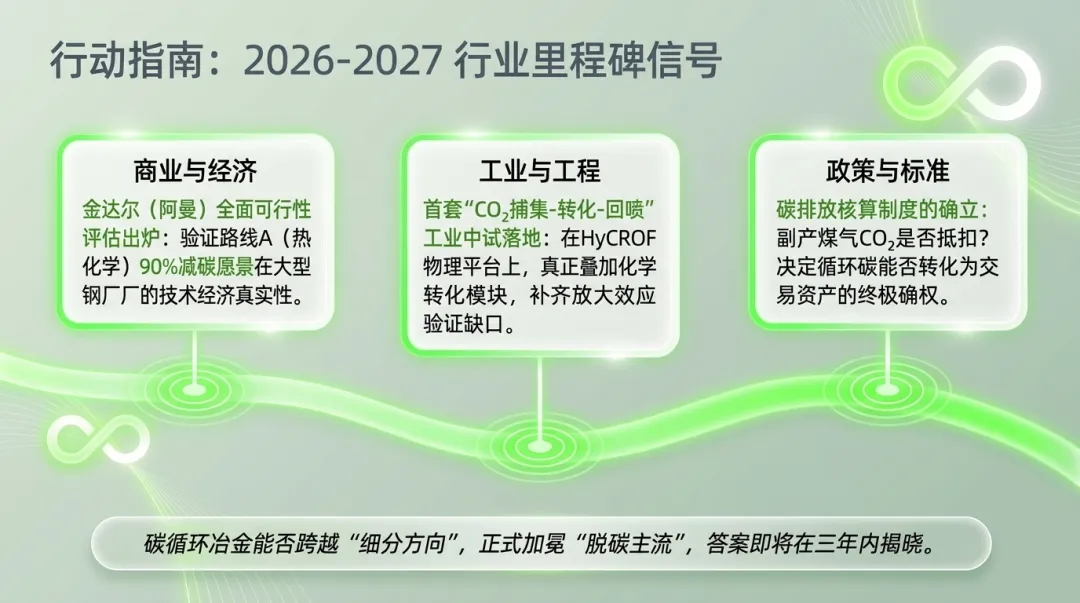

对行业观察者而言，2026—2027年值得盯住三个信号：金达尔（阿曼）可行性评估的技术经济结论；国内首套"CO₂捕集-转化-回喷"工业中试的落地；碳循环路线的碳减排量核算方法学进展。碳循环冶金能否从"值得关注的细分方向"成长为"主流路线"，答案将在未来两三年内揭晓。
