陶瓷复合耐磨锤头研究报告

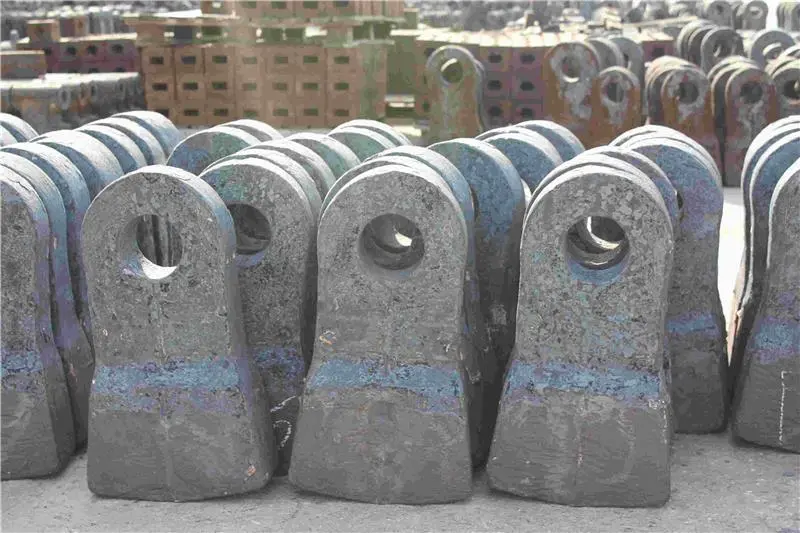

陶瓷复合耐磨锤头研究报告摘要陶瓷复合耐磨锤头作为破碎机械领域的核心耐磨部件，其性能直接关系到设备寿命与生产效率。本报告以临沂天阔铸造有限公司（以下简称“天阔铸造”）的技术突破与产业化实践为核心，系统分析陶瓷复合锤头的材料工艺、性能优势及市场应用，为行业技术升级提供参考。一、陶瓷复合锤头的技术背景1.1 磨损机理与材料需求锤头在破碎机中承受低冲击型磨料磨损，其失效主要源于工作面的切削磨损与冲击疲劳。传统高锰钢锤头韧性有余而硬度不足，而高铬铸铁虽耐磨但脆性较高，难以兼顾综合性能。陶瓷复合锤头通过引入高硬度陶瓷颗粒（如碳化钨、ZTA陶瓷），结合金属基体的韧性支撑，形成“硬质相抗磨+韧性相抗冲击”的协同机制。1.2 工艺创新路径陶瓷复合层的制备技术经历了从单纯铸渗法到复合铸造工艺的演进。天阔铸造采用实型负压消失模铸造+铸渗法结合工艺，通过负压环境与高温熔融金属的渗透作用，实现陶瓷颗粒与金属基体的冶金结合，形成厚度可控（4-10mm）的复合层。该工艺使复合层硬度达HRC65以上，同时基体保持高韧性，解决了传统工艺中陶瓷层易剥落的技术瓶颈。二、天阔铸造陶瓷复合锤头的性能优势2.1 材料与工艺创新双金属复合结构：以高硼铸钢为基体（硼含量0.8%-1.5%），复合层采用纳米级ZTA陶瓷颗粒增强，通过消失模负压铸造实现界面致密结合，抗拉强度提升40%以上。表面强化技术：引入无机粘结剂陶瓷砂壳型工艺，复合层致密度达98%，耐磨性较传统高铬铸铁提升3-5倍。热处理优化：通过定向淬火与回火工艺，基体形成板条状马氏体组织，兼具高硬度（HB450）与抗冲击能力。2.2 关键性能指标| 指标| 天阔陶瓷复合锤头 | 传统高锰钢锤头 | 提升幅度 ||---------------|------------------|----------------|----------|| 耐磨寿命| >8000小时| 3000-4000小时 | 160%-133%|| 冲击韧性| ≥15J/cm²| 8-10J/cm²| 87.5%-
