搞数据分析、写报告论文的宝子们，肯定都见过箱线图吧？📊 今天就来盘一盘它们，保证你看完秒懂！

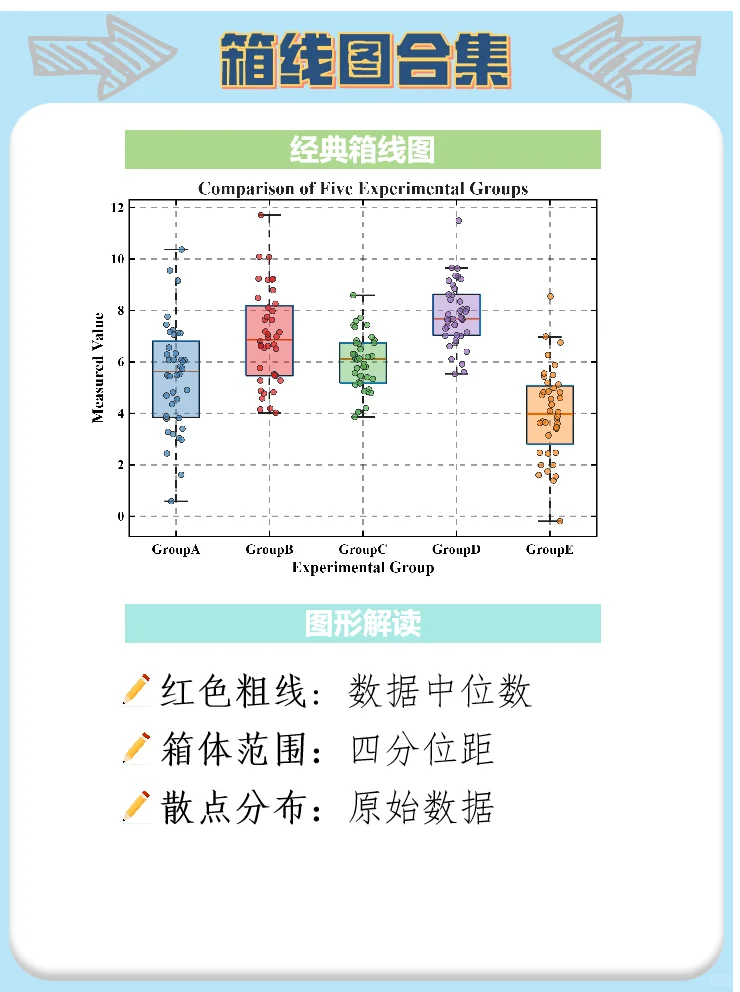

1️⃣ 经典款：经典箱线图
👉 是什么：用五个数（最小/大值、中位数、上下四分位数）概括数据。
👉 怎么看：
* 箱子：中间50%的数据都在这里！
* 中间线：中位数，数据的“C位”。
* 胡子：正常数据的范围，超出的是离群值（小圆点）。
👉 适用场景：快速对比多组数据分布，找出“异类”

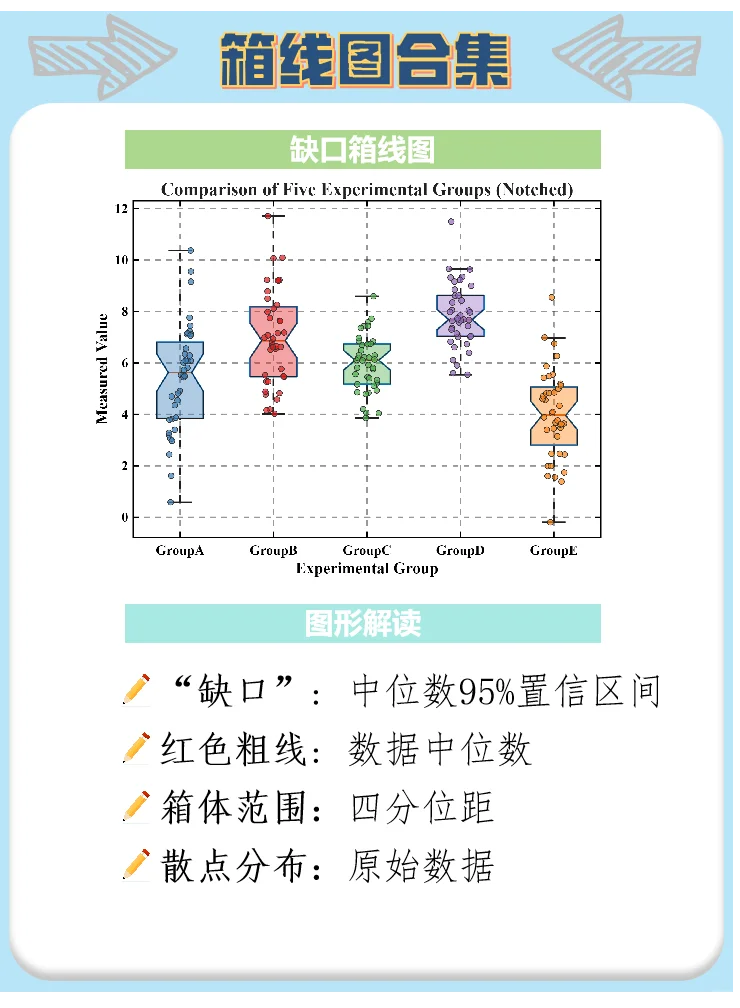

2️⃣ 进阶款：缺口箱线图
👉 是什么：在经典款的基础上，给中位数加了个“缺口”。
👉 怎么看：
* 这个缺口其实是中位数的置信区间！
* 黄金法则：如果两个箱子的缺口完全不重叠，那它们的中位数很可能存在显著差异！就像图示一样，一目了然！
👉 适用场景：需要严谨比较两组数据“C位”是否真的不同时，用它准没错！

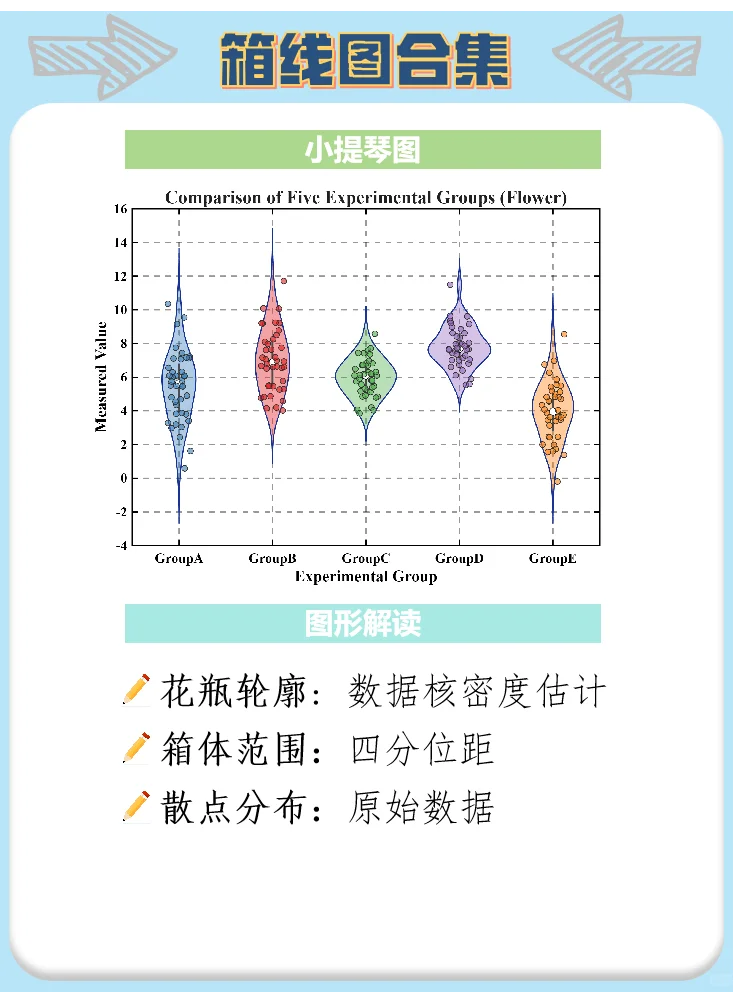

3️⃣ 颜值款：小提琴图
👉 是什么：把箱线图和密度曲线结合了，形状像小提琴🎻。
👉 怎么看：
* 宽度 = 密度。哪里胖，说明数据在哪扎堆。
* 一眼就能看出数据是单峰、双峰还是偏态。经典箱线图可看不出来这个！
👉 适用场景：不满足于只知道几个统计量，想深入看看数据“长什么样”，选它！

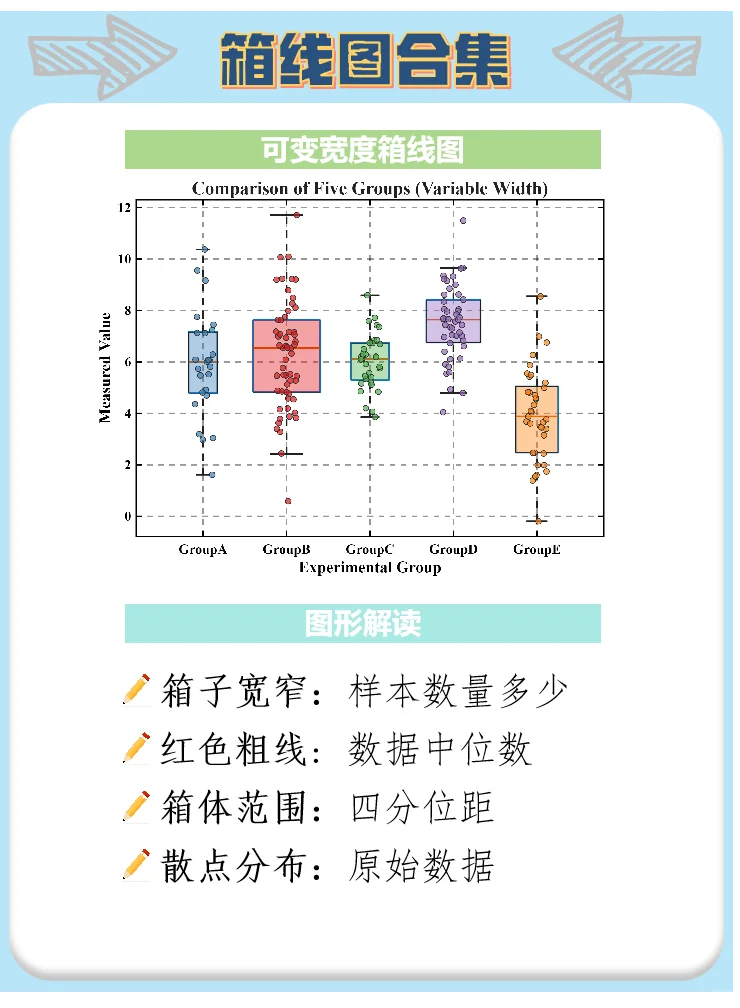

4️⃣ 贴心款：可变宽度箱线图
👉 是什么：箱子的宽度会变化。
👉 怎么看：
* 箱子越宽，代表这组数据的样本量越多！
* 对于窄箱子，它的结果要谨慎看待，因为可能只是样本少造成的偶然。
👉 适用场景：比较各组数据时，顺便把“哪组数据更足”的信息也传达出去。

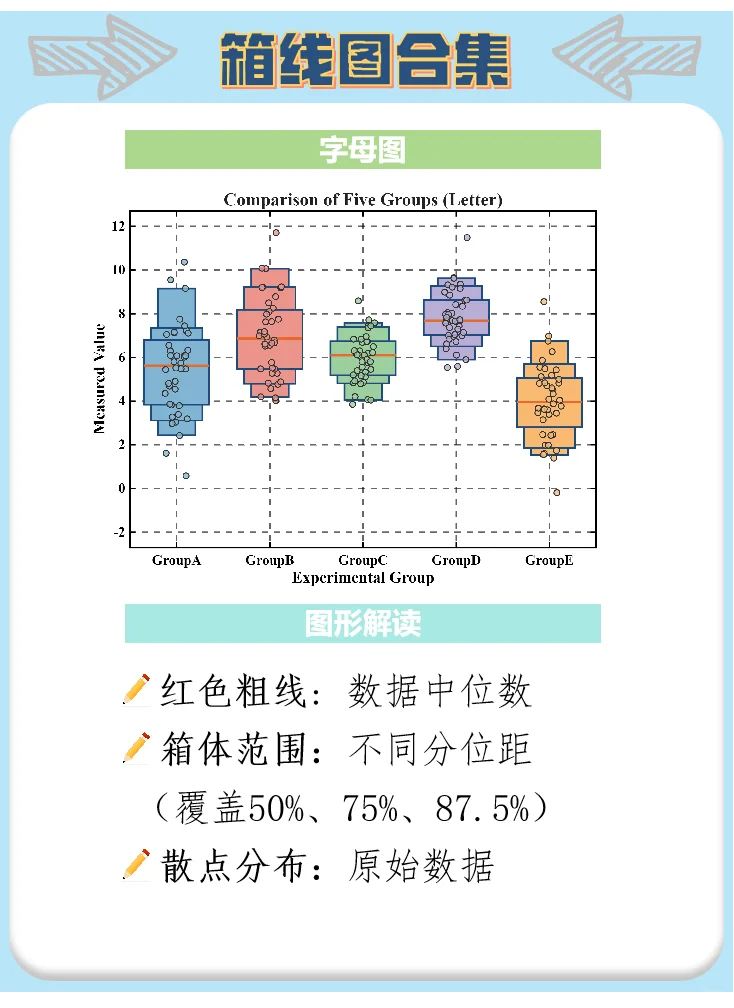

5️⃣ 硬核款：字母图
👉 是什么：像“俄罗斯套娃”一样的箱线图，一层套一层。
👉 怎么看：
* 它能一层层展示数据更细节的分位数，特别是尾部数据的分布。
* 对离群值的判断比经典款（固定1.5倍IQR）更稳健。
👉 适用场景：处理超大数据集，想深度挖掘尾部极端值的行为。

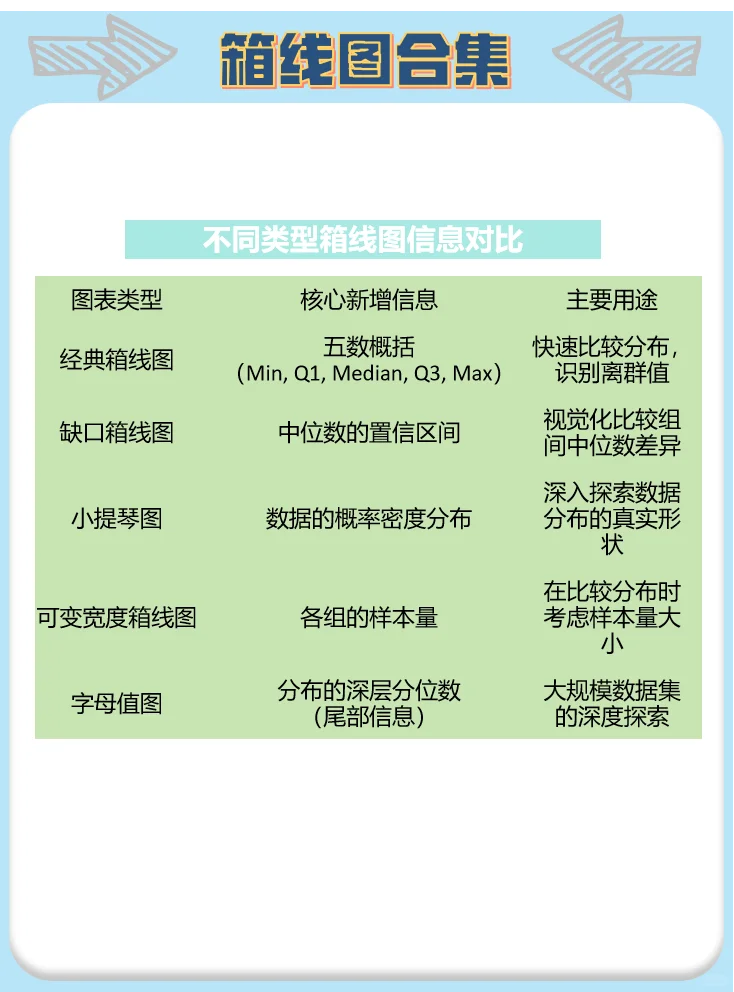

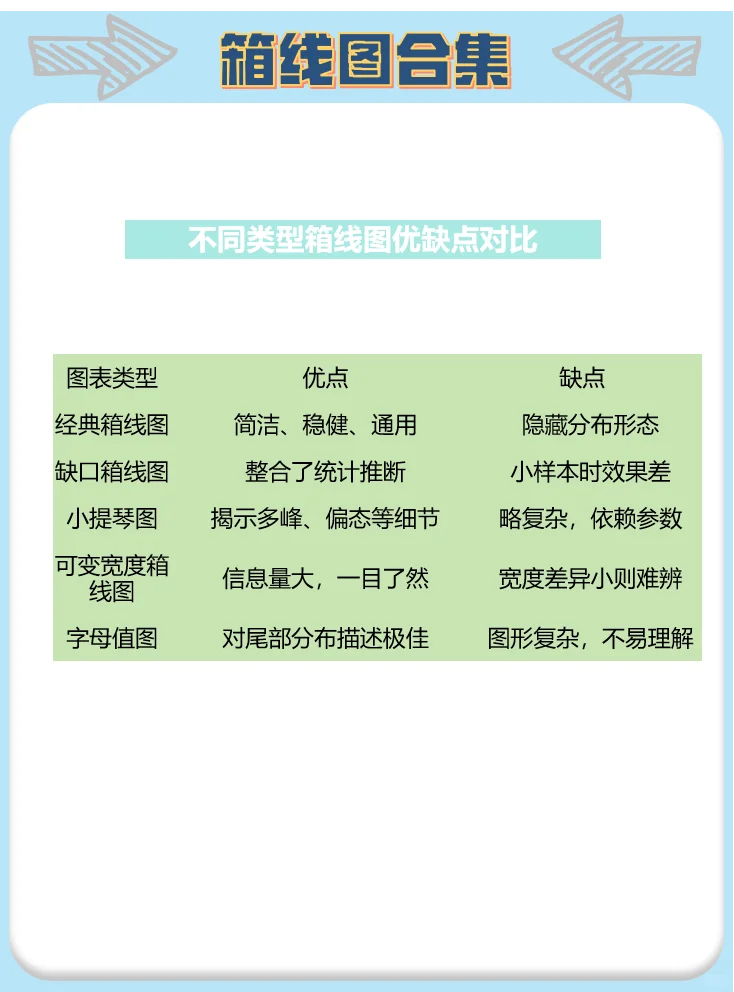

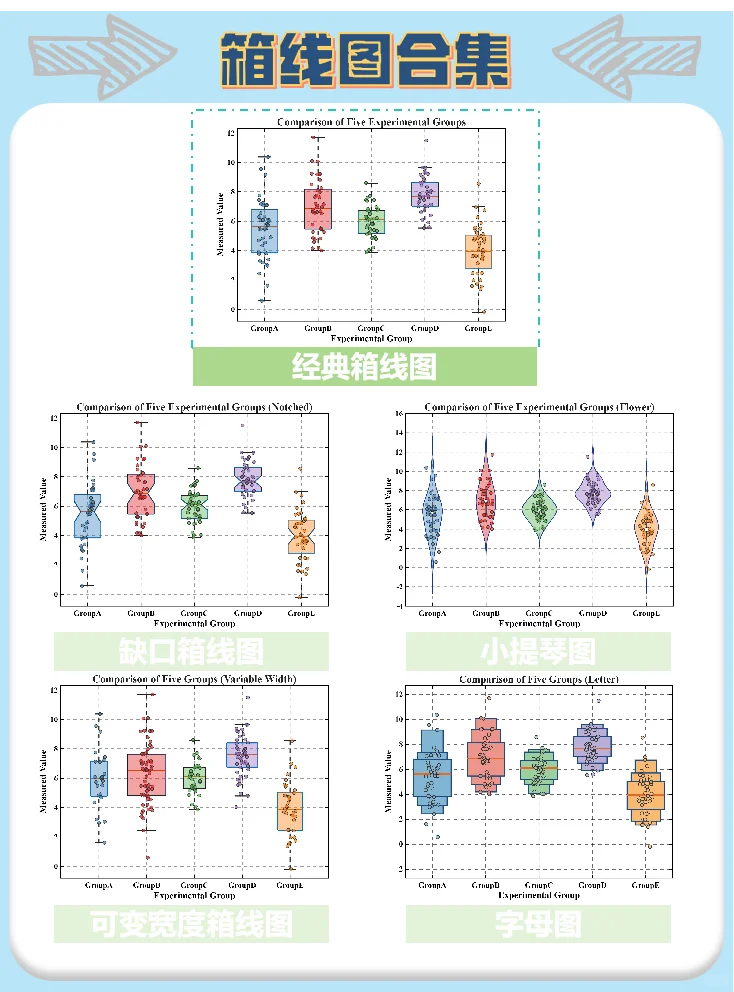

✨ 懒人包总结 ✨
日常快检 ➡️ 经典箱线图
比谁C位更牛 ➡️ 缺口箱线图
想看数据真面目 ➡️ 小提琴图
想强调样本量 ➡️ 可变宽度箱线图
大数据深度游 ➡️ 字母值图
#科研绘图 #数据可视化 #数据分析#matlab #论文作图#人类高质量科研工具#研究生论文#箱线图#缺口箱线图#小提琴图
