. 核心观点

电接触材料被誉为“电器的心脏”，其性能直接决定电气系统的稳定与寿命。当前，在新能源汽车、5G通信、高压直流、风光储、数据中心等新兴下游驱动下，行业正从高银耗银基材料向低银耗、多贵金属复合、小型化方向演进。全球电接触材料及触点市场2025年约2.627亿美元，预计2032年达3.9425亿美元，CAGR约5.98%。主流研究方向聚焦于环保替代、微结构调控与前沿增强相三条主线。

基础与失效机制

• 四大分类：
  固定、滑动、滚动、可分合
• 失效主因：
  载流摩擦磨损 & 电弧侵蚀
• 标准体系：
  GB/T 47350—2026确立银基、铜基、金基与新型四类
• 理论基石：
  Holm《Electric Contacts》(1946) 收缩电阻概念

需求变革与新兴驱动

• 新能源汽车&储能：
  福达合金2026H1汽车领域收入同比+273.51%
• 数据中心：
  2025年较2024年同比+332.37%
• 5G基建：
  截至2026.6全国5G基站总数510.2万个
• 演进方向：
  低银耗、多贵金属复合、小型化

研究方法三层级

• 器件级测试：
  电弧侵蚀、熔焊力、温升（高保真）
• 机理级表征：
  XRD/SEM/EDS、三维轮廓仪
• 预测级仿真：
  RVE+内聚力模型、COMSOL MHD
• 共性短板：
  “微观机理→器件性能”定量桥梁缺失

核心争议与未决问题

• AgSnO₂替代：
  能否完全替代AgCdO仍是对立实验结论
• 抗电弧路径：
  被动(润湿性/几何) vs 主动(高耐压/气化)
• 掺杂选材：
  经验试错 vs 第一性原理仿真
• 评价方法：
  线性 vs 非线性退化之争

▍ 前沿焦点：石墨烯增强铜钨触头0.16%掺杂使烧蚀速率降低8.068%；MAX相(Cu-5%Ti₃SiC₂)经历70次开关接近失效；MXene导电性与抗电弧侵蚀在结构上耦合，定位应转向滑动/弱电流场景。高熵合金(HEA)在电接触领域仍是研究空白。

▍ 方法论反思：被动与主动抗电弧需协同而非二选一；评价体系直接决定新材料准入判定标准。贯穿全文的关键机制判断是：微结构调控、界面工程与材料—器件协同——真正瓶颈不在“换什么增强相”，而在“界面怎么键合、熔池怎么控黏”。

未来研究方向：论文选题应落在“应用需求—材料体系—性能瓶颈—评价方法”四者交叉点。三条高价值路径：① AgSnO₂替代争议；② 被动/主动抗电弧范式分野；③ 掺杂从试错到理论驱动的方法论转型。结构上建议采用“问题—机制—材料设计—评价验证”四段式主线，以AgSnO₂替代为主线，用对立实验结论作为贯穿全文的张力点。

注：本摘要基于公开研究文献及产业数据整理，标注¹~¹²对应原始出处。数据截至2026年中。仅用于学术交流与趋势研判。

2. 电接触材料的概念界定、分类体系与研究边界

2.1 核心概念与职能

电接触材料是用于制作电器中接通或断开电流的电触头（电接触点）的功能材料，属于电性合金的一类，其核心职能是承担电流传递或信号传输¹⁶¹³。在开关电器中，电触头直接承担接通、分断、导流、隔离等工作，其性能直接影响电器、电子等传导系统工作的整体可靠性、稳定性、精确性和使用寿命⁶。

核心定位

电触头承担电流通断的核心任务，一旦失效将导致整个电器无法工作，被称为"电器的心脏"。

从接触形式看，电接触可分为固定式、滑动式、滚动式、可分合式四大类，不同形式对材料的要求差异显著。

固定接触

要求低而稳定的接触电阻，确保电流传输的可靠性与持续性。

滑动接触

如电刷等应用，强调耐磨与自润滑性能，适应相对运动工况。

滚动接触

通过滚动方式传递电流，需兼顾导电性与机械强度。

可分合接触

如断路器触头，需同时兼顾抗电弧侵蚀与抗熔焊⁶。

两大失效机制

失效主要源于载流摩擦磨损与电弧侵蚀，前者是滑动接触失效的核心原因，后者主导可分合接触的寿命⁶。

材料与器件的关系

"电接触材料"与"电触头/触点"是材料与器件的关系：电触头是开关电器中的接触元件，制作电触头的材料统称为电接触材料¹⁶¹³。本报告以电接触材料为研究对象，覆盖从材料配方、制备工艺到服役性能的完整链条。

2.2 材料分类体系

电接触材料按主导电元素可分为银基、铜基、金基和新型电接触材料四大类。

国家标准

GB/T 47350—2026《电接触材料分类及判定》于2026年4月发布，首次建立以银、铜、金等主导电元素为基体的科学分类体系。

银基材料

银基材料是研究与应用最广的一类，国内外研究可归为Ag/MeO（银金属氧化物）、Ag/Ni、Ag/C和Ag/WC四个系列。其中Ag/MeO因耐电磨损、导电性和抗熔焊性良好而广泛用于低压电器开关设备，制备工艺主要有粉末冶金和合金内氧化¹³。

铜基材料

以CuW和CuCr为代表：

• CuW用于高压输变电系统，承受高温电弧烧蚀、SF₆气体冲蚀及机械磨损
• CuCr广泛应用于中高压真空灭弧室触头¹⁴

碳系材料

以电刷为代表，分为四大类¹⁶：

• 碳石墨
• 电化石墨
• 金属石墨
• 树脂粘结石墨

电接触材料分类及应用对比

银基材料性能要求

涵盖三大类性能：

• 物理性能
  ：低电阻率、高热导率、高熔点
• 化学性能
  ：耐蚀、不易氧化硫化
• 电接触性能
  ：接触电阻低且稳定、抗熔焊、耐电弧侵蚀

许多要求相互矛盾，需按具体使用条件取舍。

铜基材料特性

CuW为钨颗粒被铜熔渗的伪合金，兼具钨的高熔点与铜的高导电导热性，W90Cu10至W70Cu30牌号电导率在32%–45% IACS之间。

CuCr合金Cr含量越高硬度越大、耐压提高但开断性能下降，Cr颗粒越细小越趋于球化则耐电弧烧蚀性能越好¹⁴。

2.3 研究边界与背景意义

电接触材料的研究与应用已成为电力、自动化、通讯、精密电子仪器等领域的重要课题，广泛用于高低压电器、家用电器、汽车电器、航空航天电器，尤其是断路器和接触器等量大面广的电器几乎全部采用银基电接触材料。在电气化与智能化背景下，电接触材料作为开关电器中决定通断能力与可靠性的关键材料，其性能直接决定电气系统的稳定性与使用寿命。

行业用银量

2019年超过2000吨，2021年达历史新高2355吨

环保型材料增长

银氧化锡产量2021年大幅增长77%，受益于新能源汽车及充电桩发展

5G时代的新要求

5G时代设备向高功率密度、小型集成化方向演进，电接触材料作为通信继电器、直流断路器等核心器件的关键功能材料，直接决定5G设备的运行稳定性、信号传输质量与全生命周期寿命。

研究价值

电接触材料性能直接决定电气系统的安全可靠性，传统材料体系在小型化、大电流、高频次通断等新工况下已显短板。

应用前景

随着新能源汽车、5G通信、智能电网等产业发展，电接触材料在智能电网开关、新能源汽车及5G基站用触点材料等领域展现出广阔应用前景。这一背景为后续章节探讨材料发展趋势与前沿材料体系提供了研究边界与价值锚点。

3. 现阶段发展趋势与主流研究方向

3.1 应用驱动的需求变化

电接触材料的需求变化由下游应用场景直接驱动¹²。传统低压电器市场相对平稳，而新能源汽车、5G通信、高压直流、风光储、数据中心等新兴下游成为行业增量的主要来源，这些场景对材料提出了高压化、小型化、高频切换、大电流与长寿命等相互交织的新要求¹⁰¹²。由于各场景的工况差异显著，性能门槛与材料方案也随之分化，形成了差异化的增量需求结构。

各应用场景核心工况与材料方案

核心增量来源

新能源汽车与储能是当前增速最快的增量来源，需求由高压化与电动化直接拉动

高压直流继电器载流能力

• 陶瓷真空型：高达1000A
• 陶瓷充气型：超过600A
• 环氧充气型：低于300A

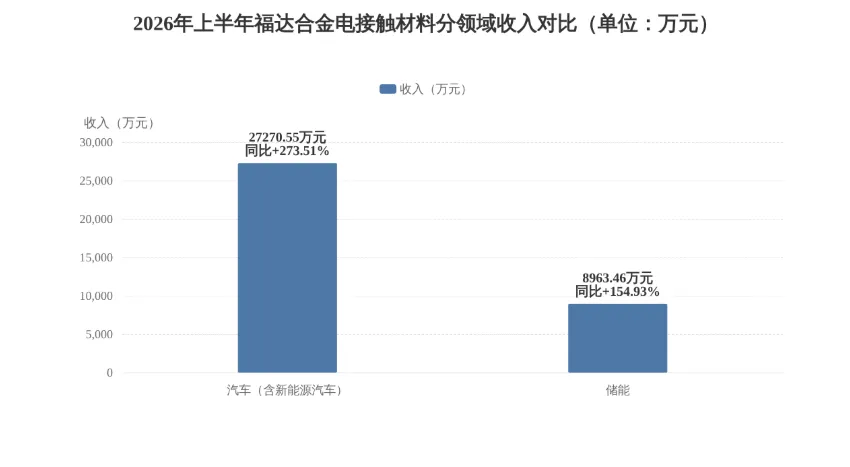

福达合金业绩增长（2026上半年）

• 汽车领域：27,270.55万元（同比+273.51%）
• 储能领域：8,963.46万元（同比+154.93%）

汽车连接器铜合金需求

2025年国内需求量预计达29.1万吨，其中新能源车连接器用铜24.7万吨。²⁴

.2 材料工艺与产品形态趋势

行业主线

从高银耗银基材料向低银耗、多贵金属与廉价金属复合方向转变

产品形态呈现"体积小型化、性能优越化、功能丰富化"，这一演进既源于银等贵金属价格波动带来的成本压力，也源于新兴场景对材料综合性能的更高要求¹²。

材料体系扩展

从单一银基向银、铜、钨、碳及多种贵金属复合体系扩展：

• 高压输变电：W-Cu合金兼顾高导电、强韧性与耐腐蚀
• 强化手段：金属颗粒、陶瓷相及纤维增强体实现细晶强化与第二相强化
• 环保气体断路器：铜钨触头应对导热、机械强度与化学稳定性新挑战¹⁸

产品形态演进

触点组件从单一材料向复合结构、梯度设计发展：

• 数据中心：铆接式、焊接式触点组件与软连接
• 软连接：导电率100%IACS、弯曲寿命超10万次
• 策略："按工况分层、按结构分工"

国际化出海

头部企业搭建印太、欧洲、美洲三大区域市场体系，业务覆盖30多个国家和地区

福达合金出海成果

• 2025年海外营收：4.65亿元（同比+46.17%）¹⁰
• 通过西门子、施耐德、ABB、欧姆龙、泰科等国际龙头供应商认证

全球市场规模预测

• 2025年约2.627亿美元，2032年预计3.9425亿美元²²
• 2025—2032年CAGR约5.98%
• 银基材料占42.5%、低压产品占59.7%、亚太地区占37.9%

3.3 主流研究方向与代表性学者

三条研究主线

环保替代、微结构调控与前沿增强相

环保替代

传统AgCdO因含剧毒镉元素正逐步淘汰，AgSnO₂因热稳定性与导电导热性优异被视为最有希望的替代材料，但抗熔焊与耐电弧侵蚀性能仍有待提升¹³。

微结构调控

银基电接触材料的载流摩擦磨损被认定为材料失效的核心原因，研究聚焦于氧化物本征掺杂、多相氧化物增强及银与氧化物颗粒尺寸效应。

前沿增强相

W-Cu合金研究提出纳米双相增强、核壳结构纳米增强体与外场辅助烧结等路径，以突破导电—强度协同优化难题。

国际学术共同体

以IEEE Holm Conference及其Ragnar Holm科学成就奖为核心节点，该奖项自1971年设立，历届获奖者构成该领域的代表性学者名单¹¹¹⁹。

• John W. McBride
  （2006年获奖）：英国南安普顿大学，研究方向涵盖电触头电弧侵蚀的体积测量、低压开关电弧运动与MEMS/NEMS开关¹¹¹⁷²⁰
• Milenko Braunovic
  （1994年获奖）：加拿大蒙特利尔MB Interface公司独立顾问，与Nikolai K. Myshkin、Valery V. Konchits合著《Electrical Contacts》¹¹
• Sophie Noel（2013年获奖）、Stanislav N. Kharin（2015年获奖）、Magne Runde（2019年获奖）亦为重要代表¹¹

中国学者团队

中国学者在银基材料与载流摩擦磨损领域形成若干活跃团队：

• 兰州理工大学
  ：李文生、李亚明、张杰、刘毅、董洪峰等系统研究Ag/Ni、Ag/C、Ag/WC和Ag/MeO等银基电接触材料系列及其喷射沉积、溶胶-凝胶、等静压制等制备工艺
• 暨南大学
  ：杜杰彬、陈德馨与广东省农业科学院的范长湘、徐赛等聚焦银基电接触材料的载流摩擦磨损机理与数值模拟

4. 关键文献梳理：经典奠基与近年进展

4.1 经典奠基文献

电接触材料领域的理论根基由 Ragnar Holm 的专著《Electric Contacts》（1946 年，斯德哥尔摩 Almquist and Wiksell 出版）奠定。该书系统引入"收缩电阻"（constriction resistance）概念，指出电流流线在真实接触的微小区域被收缩；基于 Wagner、Mott 与 Schottky 的金属离子扩散理论讨论氧化膜生长，并以隧道效应解释极薄表面膜的导电行为。更重要的是，它区分了电弧转移与桥转移两种物质迁移机制，为后续电弧侵蚀研究提供了概念框架，其权威性由 Nature 期刊书评确认³。

Minakawa 等综述（1983）

系统化了电接触材料领域的评价框架，归纳出电物理、热、机械、化学四类基本性能。

• 分断触点：关注侵蚀抗力、接触电阻与熔焊载荷
• 滑动触点：关注电侵蚀与机械磨损抗力
• 提出九条降低钨与贵金属消耗的途径⁴

Furtado 与 da Silveira（1988）

Ag-CdO 研究提供了早期冶金学实证，借助 SEM、EDAX 与化学分析，在最高 40000 次开关操作中监测材料转移。

• 后氧化工艺制备的 Ag-CdO 触点耐电弧侵蚀性能优于烧结件
• Ag-CdO 表面在服役中呈现明显的不均匀性⁵

这三部奠基性工作分别确立了理论概念、评价体系与工艺-性能关联，构成领域后续发展的共同起点。

电接触材料理论奠基历程

4.2 近年重要综述文献

2024—2026 年间的综述文献覆盖银基、铜基、石墨烯增强、MAX 相、微结构、W-Cu 与自润滑纳米复合等子方向，勾勒出研究前沿的全景。各综述的核心结论与展望如下表所示。

近年综述文献核心结论汇总

4.3 近年重要研究论文

近年具体研究论文以可复现的性能数据呈现实证进展，覆盖 AgSnO₂、MAX 相、石墨烯、稀土掺杂与 ZnSnO₃ 等体系，其方法、主要发现与局限如下表所示。

实证研究两条主线

一是通过添加剂与微结构调控改善 Ag-SnO₂ 的界面润湿与抗电弧性能，二是以石墨烯、MAX 相构建新型复合体系。多数研究在实验室工况下取得显著性能提升，但测试条件差异较大，跨研究可比性有限，工程化验证仍是普遍短板。

5. 研究方法、测试标准与数据来源

5.1 器件级性能测试方法

电接触材料的研究方法可划分为器件级性能测试、机理级表征与预测级仿真三个层次，三者互补而非竞争。器件级测试直接模拟真实服役工况，是材料选型与性能评价的核心手段，其中电弧侵蚀测试、熔焊力测试与温升测试构成了最常用的三大类。

电弧侵蚀测试

评价触头耐电弧与抗熔焊性能的基础方法，已形成完整标准体系³⁶。

• 国际标准：ASTM B576-94(2021)
• 国内标准：JB/T 8632-2011
• 测试条件：18V / 10-25A / 20000次
• 记录指标：燃弧能量、燃弧时间、阴阳极质量变化

熔焊力测试

评估触头抗熔焊能力，分析接触状态与塑性变形影响³⁷。

• 数据处理：威布尔分布
• 取值方式：按5%概率取最大静熔焊力
• 应用场景：接触状态与塑性变形分析

温升测试

面向载流连接结构的可靠性评估³⁸。

• 监测手段：热电偶与热成像仪
• 测试条件：430A稳定运行1小时
• 评估对象：铜排与接触器连接处温升性能

5.2 机理级表征与预测级仿真

机理级表征

揭示性能差异的微观根源，常用分析技术包括：

• XRD/SEM/EDS
  ：分析物相与显微组织演变
• 三维光学轮廓仪：获取侵蚀形貌细节，比SEM更清晰
• 微结构调控：氧化物掺杂、第三相引入、异质核壳结构、颗粒度调控是提升AgMeO性能关键⁴³

预测级仿真

以数值模拟为核心，用于机理研究与无实物预测。

• RVE+内聚力模型
  ：模拟界面脱粘过程³⁹
• 界面强度预测：Ag/SnO₂ = 100MPa，Ag/Cu = 450MPa
• COMSOL MHD
  ：仿真电弧温度、压力、速度、电流密度等参量⁴⁰

5.3 数据来源体系与评价方法论约束

电接触材料研究的数据来源已形成"标准库—学术平台—第三方检测"三类渠道并行的格局。

标准库

提供统一测试口径：

• ASTM B576-94(2021)
   电弧侵蚀指南⁴⁶
• GB/T 15078-2021
   接触电阻测量方法⁴⁴
• JB/T 8632-2011
   电弧烧损试验

学术平台

刊载实证数据：

• 万方数据、粉末冶金技术
• 材料期刊网等
• 涵盖制备工艺、电接触性能、微观组织与数值模拟数据³⁶³⁹⁴⁰

第三方检测

提供资质检测服务：

• CMA/CNAS
   资质认证
• 耐电弧侵蚀检测
• 电弧烧蚀检测

五大研究方法对比

方法论约束

"微观机理→器件性能"的定量桥梁缺失是当前方法论的共同短板。传统线性评价难以捕捉材料的非线性退化行为，且缺乏微观-宏观映射。

已有研究提出多维参数融合、状态感知权重分配与微观形貌验证的综合评估方法（引入变分多尺度排列熵、动态加权灰色关联投影模型）来弥补这一缺口⁴¹。数值模拟是被寄予厚望的桥梁构建手段，但其自身受商用有限元软件耗时长、收敛性差的约束，且必须经实验标定后方可采信。

6. 学界争议与分歧

6.1 AgSnO₂能否完全替代AgCdO

AgCdO凭借优异的抗熔焊、耐磨损与加工性能，长期被誉为"万能电触点材料"，是低压电器领域应用最广的银基体系之一¹³。但镉（Cd）具有剧毒，欧盟于2003年发布RoHS（《限制在电气和电子设备中使用某些有害物质的指令》）与WEEE（《废弃电子电气设备指令》）指令，限制镉在电器设备中的使用，由此催生了以AgSnO₂、AgZnO、AgIn₂O₃、AgNi等为代表的环保替代体系⁵¹。

AgCdO地位

"万能电触点材料"，低压电器应用最广

AgSnO₂优势

热稳定性与抗电弧侵蚀能力突出，最有希望取代AgCdO¹³⁴⁷

AgSnO₂性能短板

Ag基体与SnO₂增强体之间界面不互相润湿，高温电弧反复作用下SnO₂在电极表面聚集，导致接触电阻升高、电接触性能逐渐变差，直接影响电气系统的稳定性与使用寿命²。

这一缺陷使AgSnO₂在多次通断工况下的可靠性难以与AgCdO比肩，也解释了为何尽管环保法规形成强替代拉力，AgSnO₂在我国市场的占有率至今仍不及AgCdO²。

6.2 性能权衡与抗电弧路径之争

电接触材料普遍存在"抗电弧侵蚀能力与导电性"的固有权衡，这一矛盾在几乎所有体系中都有体现。以Cu-10W复合材料为例，电极材料通常面临抗电弧侵蚀与导电性难以兼得的困境，研究者通过引入石墨烯与纳米W分散相来缓解这一矛盾。

AgNi体系权衡实例

Ni含量增加会提高硬度（由HV 67.9提升至HV 109）与耐磨性，但以牺牲部分电导率为代价⁵¹。这种"以导电性换强度"的取舍，构成了材料设计中最基本的权衡。

两条研究路径

围绕如何提升抗电弧性能，学界形成两条路径，分歧点在于对电弧失效机理主导因素的判断不同。

• 被动路径
  ：提升材料本征抗侵蚀能力
• 主动路径
  ：干预电弧形态与能量分布


协同必要性

被动路径与主动路径需协同而非二选一。被动路径提供基础抗侵蚀能力，主动路径应对极端电弧冲击，二者叠加才能满足严苛工况。

掺杂改性研究印证

• ITO增强相使AgSnO₂电寿命提升30%至6万次⁴⁸
• 石墨烯增强CuW80合金改善熔融Cu液粘度、分散电弧⁴⁹
• NiO添加剂通过改善界面润湿性、增加熔池粘度来抑制Ag液滴飞溅与SnO₂富集²

其本质都是被动与主动机制的叠加。

6.3 选材方法论与评价标准分歧

掺杂选材方法论存在明显分歧。长期依赖经验与"试错"法的研发范式被批评为掺杂成分选取盲目、缺乏理论依据，而部分研究转向基于第一性原理的仿真计算来筛选掺杂体系，并与试验验证相结合，形成"理论计算驱动"的新范式⁵⁰。

经验试错法

贴近工程实际但盲目性高，掺杂成分选取缺乏理论依据

理论计算驱动

基于第一性原理仿真筛选，有理论依据但需试验闭环验证⁵⁰

掺杂体系演进趋势

从近年研究看，掺杂体系正从单一氧化物向多元协同演进，如Ag-SnO₂-Y₂O₃⁵²、AgSnO₂-NiO²，微结构调控被视为提升综合性能的关键。

评价方法之争

传统线性评价难以捕捉材料在服役过程中的非线性退化行为，也缺乏微观结构与宏观性能之间的映射；有研究提出多维参数融合、状态感知权重分配与微观形貌验证相结合的综合评估方法。

这一争论直接关系到新材料的准入判定标准——材料级物理化学测试与器件级整机测试何者为准，至今未有定论。

GB/T 47350-2026

《电接触材料分类及判定》首次建立以主导电元素为基体的分类体系⁵⁴⁵⁵

GB/T 15078-2021

《贵金属电触点材料接触电阻的测量方法》⁴⁴

体系分工格局

银基与铜基并非直接竞争而是按电压等级分工：

• 银基材料
  ：凭借高导电与抗电弧能力主导低压电器领域⁵²
• 铜钨（Cu-W）等铜基材料
  ：用于高压输变电与断路器场景⁴⁹

分歧本质

方法论分歧的本质是研发范式竞争，而评价体系直接决定新材料的准入判定标准，这也是当前标准化工作试图弥合的核心环节。

7. 前沿材料体系

前沿材料体系是电接触材料研究最活跃的板块。当前研究主线是银基与铜基金属基复合电接触材料（MMC-ECMs，Metal Matrix Composite Electrical Contact Materials），通过第二相增强获得高导电导热与抗电弧侵蚀性能，综述覆盖其制备工艺、设计原则、改进策略及电弧腐蚀机理与微观结构关系⁵⁶。本章聚焦石墨烯增强、MAX相与MXene、纳米复合与自润滑三大前沿体系，并对高熵合金等新兴体系作评估，同时梳理各体系尚未解决的技术问题与值得继续研究的方向。

石墨烯增强

高压断路器触头改性主攻方向，提升铜钨合金导电性与硬度

MAX相与MXene

三元层状化合物增强体，兼具金属与陶瓷优良性能

纳米复合与自润滑

滑动电接触应用，固体润滑膜实现减摩自润滑特性

7.1 石墨烯增强材料

石墨烯增强是高压断路器触头改性的主攻方向⁴⁹。传统高压断路器中的点触头、触指通过粉末冶金工艺制造铜钨合金，其导电性及硬度已达瓶颈，越来越无法满足不断提高的工况要求。石墨烯具有优良的电学与力学性能及高比表面积结构特征，将其掺杂至传统铜钨合金中，有望大幅提升铜钨电触头的导电性及硬度，可作为传统电接触材料改性研究的主要发展方向。面向SF6（六氟化硫）高压断路器长电寿命触头产品，石墨烯增强铜钨电触头材料研究提供了新的技术路径。

核心瓶颈

有效增强窗口极窄，是规模化应用的核心瓶颈

关键研究发现

中国电机工程学报论文在介观尺度构建石墨烯掺杂CuW80（W质量分数80%）电弧烧蚀元胞自动机模型，模拟得到温度场与熔坑形貌：

• 烧蚀速率降低8.068%
  （质量分数0.16%石墨烯掺杂）
• 完全侵蚀热流提高4.302%

技术挑战

• 石墨烯含量过高会发生团聚并出现渗流转变
• 需考虑掺杂与硬度、耐磨的构效关系
• 真型断路器不同结构和小电流开断下的性能演化规律尚待研究
• 增强效果对掺杂量高度敏感，掺杂一致性与规模化控制成为隐性瓶颈

7.2 MAX相与MXene增强材料

MAX相是一类三元层状化合物，因特殊晶体结构兼具金属与陶瓷的优良性能，是制备金属基复合材料的理想增强体，在电接触、核反应堆、微波吸收和机械轴承等领域展现了广阔应用前景。Ag-MAX电触头材料（如Ag/Ti₃AlC₂、Ag/Cr₂AlC、Ag/Ti₂SnC）是近年受关注的新体系，综述讨论了其种类、制备工艺、性能与未来发展趋势⁵⁷。

落地障碍

界面反应难以控制，但界面工程可显著改善其性能

失败案例：Ag/Cr₂AlC

• 烧结发生明显界面反应，生成Ag₃Al和Cr-C化合物
• 电阻率升至(141.9±0.4)×10⁻⁹ Ω·m
• 电弧侵蚀生成Al₂O₃、Ag熔融喷溅
• 质量损失6.25%

失败案例：Cu-Ti₃SiC₂

• Cu-5%Ti₃SiC₂经历70次开关操作后接触电阻由6.62 mΩ急剧上升至0.4 MΩ
• 出现间断性燃弧，接近失效
• MAX含量从5%提高到10%时失效更快
• 负载电流从5A增至15A性能衰退显著加快⁷

成功案例：Ag/Ti₃AlC₂（界面工程优化）

通过温压成形改善Ag的塑性变形、减少界面缺陷，促进Ag-Al均匀互扩散形成固溶强化区：

267.7 MPa

抗拉强度

7.4%

伸长率

4.9 μΩ·cm

电阻率

0.5%

1×10⁴次侵蚀后质量损失

MXene定位争议

导电性增益与抗电弧侵蚀失效在结构上耦合，难以成为高压电弧触头的Ag/CdO替代品

MXene的结构性矛盾

MXene作为MAX相刻蚀Al层后的衍生物，其导电性增益与抗电弧侵蚀失效是同一结构变化的两个侧面：

• 刻蚀掉Al层使费米面态密度提高、电阻率下降约29%
• 同一操作也去除了Al-Ag互扩散，而这种互扩散提供了界面键合强度与熔池黏度
• 后者直接决定电弧高温下的材料转移与侵蚀抵抗

结论：导电性越好，界面越弱、熔池越稀，抗电弧越差——这是结构性耦合，不是靠掺杂或工艺微调就能解耦的增量问题。

MXene现实定位建议

MXene作为块体增强相的现实定位不应是高压电弧触头，而应转向受电弓、滑环、电刷等以导电性、可加工性与耐磨为主、电弧侵蚀为次的滑动/弱电流接触场景。

7.3 纳米复合与自润滑材料

自润滑材料用于滑动电接触（受电弓、滑环、电刷）仍属研究不足领域。银基自润滑纳米复合材料用于滑动电接触仍属研究不足领域，固体润滑剂包括MoS₂/WS₂、石墨、碳纳米管、石墨烯及其衍生物等⁸。铜基自润滑复合材料因高机械强度、良好导电导热及自润滑特性，常用于电刷、受电弓滑板等滑动电接触元件。

核心机理

摩擦界面固体润滑膜的形成是减摩自润滑特性的主要原因

自润滑机理

铜基自润滑复合材料中，摩擦接触界面固体润滑膜有效阻止摩擦副对磨表面直接接触，使摩擦主要发生在固体润滑膜内部。

四种磨损机制：

• 磨粒磨损
• 粘着磨损
• 剥层磨损
• 氧化磨损

技术挑战

Ag与纳米增强体尺寸失配导致分散差、团聚，制约其可靠性：

• 尺寸失配
  ：Ag与纳米增强体尺寸差异大
• 分散困难
  ：导致分散差、团聚问题
• 工艺损伤
  ：机械球磨会损伤碳基纳米材料
• 安全问题
  ：强还原剂（如水合肼）存在安全与环保问题
• 多数文献未披露粉末特性细节⁸

7.4 新兴体系评估

高熵合金（HEA，High Entropy Alloy）在电接触材料中的研究空白，反映的是设计哲学的根本错配，而非待开发的机会。针对高熵合金在电接触材料中的应用做定向检索，几乎找不到直接研究——现有证据仅涉及HEA用于钎焊连接层、SOFC（固体氧化物燃料电池）接触层等，而非触点本体。这种空白常被解读为"前沿机会"，但更可能是设计哲学错配的信号。HEA的三大核心设计原则——构型熵稳定、迟滞扩散、晶格畸变强化——与电接触材料的性能需求在三个层面直接冲突。

根本错配

HEA设计哲学与电接触材料需求存在结构性矛盾，而非待开发机会

三大核心冲突

1

硬度方向背道而驰

电接触领域正把"低硬度"视为未来方向：硬度越低，燃弧能量、燃弧时间与熔焊力越低⁴⁷。而HEA的设计目标恰恰是高硬度与高强度，二者背道而驰。

2

抗电弧策略相互矛盾

主动抗电弧策略依赖能在电弧高温下气化、反应或相变的增强相来消耗电弧能量，而HEA的迟滞扩散与相稳定性正是为了抑制这种反应性——稳定化越强，主动灭弧越难实现。

3

导电性能要求相悖

晶格畸变会显著散射电子、抬高电阻率，与触点对低电阻率、低接触电阻的硬性要求相悖。

务实判断

HEA在电接触材料中的缺席不是研究不足，而是其"熵稳定、高强、抗扩散"的底层哲学与触点"高导电、低硬度、可控侵蚀"的需求存在结构性矛盾。对决策者而言，把HEA当作电接触前沿方向投入资源，很可能陷入"性能指标互相打架"的长期拉锯。

更务实的判断是，HEA的用武之地在结构件与连接工艺，而非触点本体。若确要探索，应聚焦于HEA作为微量合金化元素或界面改性层，而非块体触点。

范式转换

电接触材料"前沿"问题的真正瓶颈不在"换什么增强相"，而在"界面怎么键合、熔池怎么控黏"

前沿材料评估框架重构

综合各前沿体系可见：

• 石墨烯增强受制于与金属基体的界面结合与团聚渗流问题
• MAX相增强面临润湿性差或反应不可控导致的界面弱化
• MXene则因去除Al层而丧失界面键合与熔池黏度

与其在"新相"上做增量，不如把界面工程作为主线：利用MAX相作前驱体、通过原位界面反应生成新增强相，或通过反应性润湿与熔池黏度调控同时改善导电与抗电弧。这意味着一份前沿材料评估框架的范式转换——先验界面键合能力，再谈相的新颖性。

8. 研究空白与未来方向

8.1 尚未解决的技术问题

电接触材料经过百年发展，银基、铜基主流体系已相当成熟，但"已知"与"未知"的边界仍清晰可辨。从各子方向的研究现状看，尚未解决的技术问题集中在五个层面：环保替代的工程化闭环、性能权衡的定量规律、掺杂改性的方法论、评价体系的微观—宏观映射，以及前沿材料的产业化落地。

环保替代工程化

传统AgCdO因含剧毒镉元素，在欧盟RoHS指令约束下正被逐步淘汰⁶⁰，AgSnO₂被公认为最佳替代候选¹³。

然而AgSnO₂接触电阻大、温升高、润湿性差、导电性不足等固有短板仍未根除⁶¹，替代材料在真实开关工况下的长期稳定性仍是未解难题。

性能权衡规律

电接触材料普遍面临强度与导电、强度与延展性的矛盾。

Ag/Ti₃AlC₂复合材料与氮化硼纳米片增强铜基复合材料的实践表明，这些权衡目前多依赖经验判断，缺乏可预测的定量模型支撑⁵⁹。

掺杂改性方法论

无论是AgSnO₂的Co、Bi、La掺杂⁶¹，还是Fe掺杂纳米Ag-SnO₂，掺杂元素、含量与性能之间的规律尚未系统化。

研究多停留在单点验证，难以指导成分的理性设计⁵⁰。

评价体系映射

现有研究多聚焦初始性能或短时测试，缺乏将微观组织演变与器件级电寿命关联的评价体系。

Ag/Ti₂SnC的纳米力学研究显示，电弧侵蚀下材料力学性能随循环次数退化但速度趋缓，这种微观退化与宏观电寿命之间的定量关联仍是空白。

前沿材料产业化

实验室性能对标成功≠真实工况长期稳定，工程化闭环是关键瓶颈

8.2 值得继续研究的方向

将上述空白转化为可立项的研究问题，未来方向可沿五条主线展开。

MAX相拓展

当前用作增强相的MAX相以Ti-Al-C、Ti-Si-C体系为主，种类有限；现有结构多为均匀或简单定向结构，缺乏梯度、非均质等精细多级设计⁶²。

界面调控

利用MAX相作前驱体、通过原位界面反应生成新增强相，或通过反应性润湿与熔池黏度调控同时改善导电与抗电弧⁶²。

介观仿真

石墨烯增强铜钨触头的介观元胞自动机模拟已能预测烧蚀速率与侵蚀热流，多尺度仿真仍待完善。

自润滑复合材料

自润滑银基纳米复合材料用于滑动电接触仍属研究不足领域⁸。将有限元计算建模与实验验证结合，预测应力、接触电阻与渗流行为，是提升滑动接触可靠性的关键方向。

材料—器件协同

将材料选型与灭弧结构联合优化，系统刻画不同吹弧场、分断间距下各材料体系的侵蚀响应，建立协同设计准则，有望以更低成本获得更大的电寿命提升。

8.3 反共识视角与二阶影响

在主流研究之外，若干探索性判断可能改变领域对"前沿"的理解框架。

视角一：AgSnO₂替代瓶颈的重构

主流研究把AgSnO₂替代AgCdO视为既定方向，研究重心几乎全部押在材料成分与微结构上。但商用接触器实测显示，为AgCdO优化的接触器换装AgSnO₂后侵蚀反而更高，反之亦然，各材料存在各自的最优吹弧场。

这意味着AgSnO₂的"性能短板"可能并非材料固有属性，而是材料与器件灭弧系统不匹配的结果。若此判断成立，研究空白应从"成分筛选"重新定义为"材料—器件协同设计"。

视角二：界面工程优先论

MAX相与其衍生物MXene的对比构成一个近乎理想的自然实验：二者母体相同，仅因Al层是否被刻蚀，性能发生彻底翻转——MAX相的抗拉强度与抗电弧侵蚀能力远优于MXene，差异源于Al-Ag互扩散所支撑的界面键合强度与熔池黏度。

这提示，与其追逐新二维相，不如把界面工程作为主线。评估任何前沿材料的判据应从"该相本身性能多好"转向"该相能否与银/铜基体形成强反应性界面并维持熔池黏度"。

视角三：渗流窗口的工业化约束

介观模拟显示，石墨烯增强铜钨触头存在极窄的有效增强窗口，含量一旦越过渗流阈值，石墨烯团聚发生渗流转变，性能反而劣化。

这一"甜点区"宽度对实验室单点验证毫无影响，却对工业化构成近乎苛刻的一致性要求——批量生产中分散度、片径、层数的微小波动都可能把批次推出有效窗口。石墨烯增强的产业化路径不应押注于"提高含量"，而应转向分散工艺与在线检测的一致性控制。

9. 论文写作建议

9.1 选题切入角度

电接触材料论文的选题应落在"应用需求—材料体系—性能瓶颈—评价方法"四者的交叉点上，避免泛泛综述。当前最活跃的增量需求来自新能源汽车、5G通信、数据中心等新兴下游，这些场景对材料综合性能提出了更高要求，为选题提供了现实背景。在此基础上，可提炼三条高价值切入路径。

福达合金2026年上半年增长数据

+273.51%

汽车领域（含新能源）⁹

+154.93%

储能领域⁹

+332.37%

数据中心（2025年同比）¹⁰

路径一

AgSnO₂能否真正替代AgCdO

以这一未决争议为问题起点¹³。学界公认AgSnO₂是替代有毒AgCdO的最佳候选，但因SnO₂与Ag界面润湿性差、多次电弧侵蚀下SnO₂在表面富集导致接触电阻升高与温升过大，至今不能完全替代¹³⁴³。IEEE研究在AC-4条件下发现为AgCdO优化的接触器换用AgSnO₂后侵蚀反而更高，反之亦然，提示各材料存在最优吹弧场⁶³。适合做机理型论文。

路径二

"被动与主动抗电弧"范式分野

抗电弧研究分被动（改善熔池润湿性、几何形状调控、高导热导电陶瓷）与主动（高耐压、熔解断弧、气化灭弧、固态相变灭弧）两大路径，且需协同两者才能满足智能化、大功率化工况。可结合MAX相、石墨烯等前沿增强相，检验其属于哪一路径、如何协同。

路径三

"掺杂选材从试错到理论驱动"

传统掺杂依赖经验与试错、被批评为"成分选取盲目、缺乏理论依据"，第一性原理仿真加试验验证已成为新范式⁵⁰；同时传统线性评价难以捕捉非线性退化，多维参数融合加微观形貌验证的综合评估方法正在兴起⁴¹，适合做方法创新型论文。

9.2 论文结构设计与论证主线

建议采用"问题—机制—材料设计—评价验证"四段式主线，而非按材料体系平铺。以"AgSnO₂替代AgCdO的性能瓶颈与增强相设计"为例，结构可组织为六章节框架。

四段式论证主线

问题

机制

材料设计

评价验证

六章节结构示例

第1章

引言与问题界定，以新能源、5G、高压直流等下游驱动为背景，点出"环保淘汰AgCdO"与"AgSnO₂性能短板"的核心矛盾⁴³⁵⁰

第2章

失效机理与性能瓶颈，从电弧侵蚀、接触电阻、熔焊三个失效维度拆解AgSnO₂的短板，说明SnO₂富集、界面润湿性差、脆性加工难等机制⁴³⁵⁰，此章是论证的"靶子"

第3章

增强相与微结构设计，按被动与主动抗电弧两条路径组织文献，落到微结构设计与调控这一被公认的关键⁴³，可引入MAX相或石墨烯增强作为候选体系

第4章

制备与表征，采用粉末冶金或合金内氧化工艺¹³

第5章

性能评价与验证，进行电弧侵蚀、接触电阻、熔焊力与温升测试，并可用第一性原理仿真加试验对照⁵⁰或介观尺度元胞自动机模拟增强机理解释

第6章

结论与展望，回应引言中的争议，指出未决问题

主线回扣

每章都回扣"能否替代AgCdO、能否满足新场景"这一主线，避免材料罗列

张力构建

用对立实验结论⁶³作为贯穿全文的张力点，增强论证深度

方法论自觉

评价方法部分可对比传统线性评价与多维参数融合方法⁴¹

9.3 创新点提炼与研究问题选择

创新点应直接锚定现有证据明确标注的研究空白，避免"首次制备某材料"这类低辨识度表述。可提炼四个创新方向。

增强相体系拓展

MAX相增强金属基复合材料目前以Ti-Al-C、Ti-Si-C体系为主，增强相种类待拓展，且缺乏梯度、非均质等精细多级结构设计⁶⁴

界面调控与反应控制

部分MAX相与金属基体存在润湿性差或反应不可控问题导致界面弱化，Ag/Cr₂AlC烧结发生明显界面反应生成Ag₃Al和Cr-C化合物、电阻率升至141.9×10⁻⁹Ω·m，以"界面反应—性能"关系为切入点是高价值机理型创新

介观尺度仿真方法

石墨烯增强CuW触头已有介观尺度元胞自动机模拟（0.16%掺杂使烧蚀速率降8.068%），但真型断路器不同结构、小电流开断下的性能演化规律尚待研究，商用有限元软件存在耗时长、收敛性差问题

自润滑银基纳米复合材料

AgMNCs用于滑动电接触仍属研究不足领域，存在Ag与纳米增强体尺寸失配导致分散差、团聚，机械球磨损伤碳基纳米材料，强还原剂（水合肼）安全环保问题⁸

研究问题选择三原则

优先选"有明确对立观点或未决争议"的问题（如AgSnO₂替代性⁶³），便于建立可证伪的假设

优先选"有量化性能指标可对比"的问题（如电寿命、接触电阻、烧蚀速率），便于评价与发表

将"应用场景新需求"作为问题背景而非问题本身，避免题目过大

创新点表述结构

针对X瓶颈，提出Y设计，实现Z性能提升，并揭示W机制

把创新点落到可验证的性能指标与机制解释上，而非停留在材料罗列

10. 领域认知总结：已知与未知

10.1 已知道什么

电接触材料是电气设备完成"接通—传导—切断"电流与信号传输的功能载体，其性能直接决定电气系统的稳定性与寿命，在低压电器领域素有"低压电器之心脏"之称。经过数十年研究，该领域已形成若干共识性认知，构成后续研究的基础基线。

材料体系三大分类框架

• 银基材料
  ：Ag/MeO、Ag/Ni、Ag/C、Ag/WC，应用最广，断路器和接触器几乎全部采用³⁵⁶⁵
• 铜基材料
  ：CuW等，面向高压输变电等大电流、强电弧工况
• 碳系材料
  ：特定场景应用

性能要求框架明确，存在固有矛盾

物理要求

低电阻率、高热导率、高熔点

化学要求

耐蚀、不易氧化硫化

电接触要求

接触电阻低且稳定、抗熔焊、耐电弧侵蚀

工程要求

易加工、高性价比、绿色环保³⁵

这些要求相互制约，不存在全能材料，只能按具体工况取舍。

环保替代主线

传统AgCdO因含剧毒镉元素正被逐步淘汰

AgSnO₂被公认为最具潜力的环保替代候选²³⁵

微结构设计核心路径

• 氧化物本征掺杂
• 复相氧化物与异质核壳氧化物增强
• 颗粒度调控²³⁰

标准体系正逐步完善

GB/T 26871-2024

电触头材料金相试验方法

GB/T 13397-2024

合金内氧化法银金属氧化物电触头技术条件

应用趋势方向明确

新能源汽车、5G通信、高压直流、风光储、数据中心等新兴下游正驱动高性能接触材料需求放量⁹¹⁰⁶⁶

材料演进方向

高银耗 → 低银耗

复合趋势

贵金属+廉价金属

形态趋势

体积小型化

汽车领域（含新能源）

+273.51%

福达合金2026上半年同比⁹

储能领域

+154.93%

福达合金2026上半年同比⁹

10.2 还不知道什么

与上述共识相对，该领域仍存在若干未决问题与待验证判断，需与已定论事实明确区分。

核心未决问题

AgSnO₂能否完全替代AgCdO？¹³

SnO₂与银基体界面润湿性差，多次电弧侵蚀下SnO₂在表面富集会导致接触电阻升高、温升过大，目前其在我国市场占有率仍不如AgCdO²。"AgSnO₂全面替代AgCdO"更可能是方向性判断而非已实现事实。

性能权衡定量规律尚未掌握

抗电弧侵蚀能力与导电性存在固有权衡，材料转移、氧化物含量对质量损失的定量影响仍难以精确预测⁴⁷⁶⁵

压制力对导电率影响差异显著：

Ag/SnO₂：35.2% IACS → 52.6% IACS

Ag/Ni、Ag/W影响不明显¹⁵

掺杂选材依赖经验与试错

增强相与添加剂的选择缺乏系统的理论指导

转型方向

基于第一性原理的仿真筛选与试验验证相结合²⁵⁰

评价方法存在方法论分歧

• 传统线性评价难以捕捉材料非线性退化行为
• 缺乏微观—宏观映射
• 学界对如何建立更科学的综合评价体系尚未形成统一认识⁶⁵

前沿材料体系仍处研究阶段

纳米片状SnO₂增强、W-Cu多元复合增强等新体系在实验室展现性能潜力

产业化制约因素：

界面润湿性问题增强相团聚工艺稳定性不足

11. 总结

电接触材料作为承担电流通断与信号传输的功能材料，其发展正被新能源汽车、5G通信、高压直流、风光储与数据中心等新兴下游的增量需求深刻重塑。

行业演进四条主线

• 低银耗
  ：降低贵金属用量成本
• 复合化
  ：多材料体系协同增效
• 小型化
  ：适应器件紧凑趋势
• 环保替代
  ：AgCdO向AgSnO₂转型¹⁰¹²

材料体系与产品形态演变

材料体系从高银耗银基向银、铜、钨、碳及多种贵金属复合扩展；产品形态从单一材料走向按工况分层的复合结构与梯度设计；头部企业加速国际化出海布局。

应用场景驱动的需求分化

各场景对材料提出了高压化、小型化、高频切换、大电流与长寿命等相互交织的新要求²¹：

新能源汽车与储能

增速最快的增量来源，高压化与大电流需求突出

5G通信与数据中心

需求重心转向高频切换与极端可靠性

前沿材料体系演进方向

前沿材料体系的演进集中在石墨烯增强、MAX相与MXene、纳米复合与自润滑三大板块：

石墨烯增强铜钨触头

高压断路器长寿命改性的主攻方向，但有效增强窗口极窄、渗流阈值附近性能劣化构成规模化应用的隐性瓶颈。

MAX相增强材料

前景广阔却受制于界面反应难以控制⁷：

• Ag/Cr₂AlC烧结界面反应致电阻率升高
• Cu-Ti₃SiC₂经历70次开关即接近失效
• Ag/Ti₃AlC₂通过温压成形改善界面后抗拉强度与抗电弧能力显著提升

MXene材料

因刻蚀Al层而丧失界面键合与熔池黏度，导电性增益与抗电弧失效结构性耦合，定位应转向受电弓、滑环、电刷等滑动/弱电流场景⁷

自润滑银基纳米复合

用于滑动电接触仍属研究不足领域，Ag与纳米增强体尺寸失配导致分散差与团聚制约可靠性⁸

核心判断

电接触材料"前沿"问题的真正瓶颈不在"换什么增强相"，而在"界面怎么键合、熔池怎么控黏"，界面工程应取代新相筛选成为评估与研发的主线⁷。

微结构调控

被公认为提升银金属氧化物综合性能的核心路径，界面工程决定前沿材料能否落地。

材料—器件协同设计

指向更深层的范式转换：AgSnO₂替代AgCdO的瓶颈可能不在材料成分，而在器件级最优吹弧场匹配³⁰⁶³

认知边界：已知与未知

已形成共识

• 材料体系分类框架
• 性能要求框架
• 环保替代主线
• 微结构调控的关键地位
• 标准体系逐步完善

待解决的未决问题

• AgSnO₂能否完全替代AgCdO
• 性能权衡的定量规律
• 掺杂选材从试错到理论驱动的方法论转型
• 评价方法缺乏微观—宏观映射
• 前沿材料普遍停留在实验室阶段²⁸⁶⁵

后续研究与应用启示

• 研发投入应从材料配方部分转向器件级电弧管理与界面工程⁶³
• 前沿材料评估判据应从"该相本身性能多好"转向"该相能否与银/铜基体形成强反应性界面并维持熔池黏度"
• 石墨烯增强产业化路径应押注于分散工艺与在线检测的一致性控制而非提高含量

来源
