—— 基于2024-2026 年数据的产业全景研究 ——

数据来源：Prismark、CPIA、集微咨询、上市公司公告

报告日期：2026年10月

一、执行摘要

印制电路板（Printed Circuit Board，PCB）被誉为"电子产品之母"，是承载电子元器件电气连接与信号传输的核心互连载体，也是半导体封装与系统级集成的关键基础材料。2024年以来，在AI算力基础设施、高速网络通信及先进封装三大引擎的强劲拉动下，全球PCB产业迎来新一轮高景气周期，产值规模、产品结构与技术路线均发生深刻变革。

本报告基于Prismark、中国光伏行业协会（CPIA）、集微咨询及主要上市公司公开数据，对2024-2026年全球PCB产业的市场规模、技术路线、材料体系、区域格局、竞争态势及AI驱动下的技术变革进行系统分析。核心结论如下：

·市场规模：2025年全球PCB裸板产值达858亿美元，同比增长16.7%；2026年预计突破1020亿美元，增速约12.5%。

·区域格局：中国大陆以57%的全球产值占比稳居第一，2025年增速达19.2%，为全球最快；中国台湾占约18%。

·技术升级：高多层板（18层以上）同比增长41.7%，IC载板增长22.8%，HDI增长12.9%，高端化趋势显著。

·AI驱动：AI服务器PCB层数从传统12层跃升至26-44层，CCL材料从M4升级至M8/M9，单台价值提升超20倍。

·材料端：覆铜板（CCL）占电子电路材料产值40.1%，铜箔占24.4%，M9级超低损耗CCL价格为普通FR-4的2.5-3倍。

·竞争格局：全球TOP100 PCB企业中中国大陆占41-43家，臻鼎科技连续九年位居全球第一。

本报告共分为七章，依次从市场规模、技术路线、材料体系、区域竞争、AI驱动变革、挑战与展望等维度对PCB产业进行全面剖析，旨在为产业链上下游企业、投资机构及政策制定者提供决策参考。报告数据截至2026年上半年，对2026-2030年的产业趋势做出了前瞻性判断。

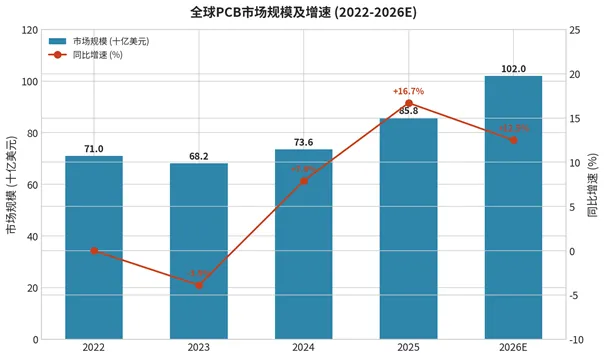

图1全球PCB市场规模及增速（2022-2026E）

二、全球PCB市场规模与增长分析

2.1 市场规模与增速

根据Prismark最新统计，2024年全球PCB（含封装基板）市场产值为736亿美元，2025年跃升至858亿美元，同比大幅增长16.7%，远超此前6.1%的预期增速。这一超预期增长主要由AI服务器、高速网络交换机、800G/1.6T光模块以及先进封装基板的爆发式需求驱动。Prismark预计2026年全球PCB市场将继续保持12.5%的价值增长和5.9%的出货量增长，产值有望达到约1020亿美元，向千亿美元大关迈进；到2030年，全球PCB产值有望超过1446亿美元。

从增长动力看，2025年PCB行业的增长呈现显著的"结构性分化"特征：领先的AI服务器与网络通信PCB供应商实现了超过50%的年销售额增长，而多数传统消费电子PCB厂商增速仍低于10%。这种分化反映了AI算力基础设施对高端PCB的强劲拉动，以及传统消费电子需求的相对疲软。

回顾2023年，受全球消费电子需求下滑与库存去周期影响，全球PCB市场曾短暂下行至682亿美元，同比下降3.9%。2024年起，随着AI大模型的爆发式发展与服务器、网络设备的大规模采购，PCB行业迅速复苏并进入高景气通道。这一轮增长的核心驱动力已从过去的消费电子转向AI算力与先进封装，产业增长的持续性与质量均显著提升。Prismark预计，2026年全球PCB市场的价值增长（12.5%）将显著高于出货量增长（5.9%），反映出高端产品占比提升带来的平均售价（ASP）上行趋势。

2.2 中国市场表现

中国大陆是全球最大的PCB生产基地。2025年中国大陆PCB产值达484.59亿美元，约占全球总产值的57%，同比增长19.2%，增速为全球最快。其中，AI驱动的高多层板（HLC）、高密度互连板（HDI）及封装基板领域增长尤为突出。预计2026年中国PCB市场规模将达到约4665亿元人民币（约合640亿美元），继续保持稳健扩张态势。

中国PCB产业的核心优势在于完整的产业链配套与庞大的下游市场。从上游的玻纤布、铜箔、树脂，到中游的覆铜板与PCB制造，再到下游的通信、消费电子、汽车、服务器应用，中国已形成全球最完整的PCB产业集群，长三角、珠三角与环渤海三大产业基地各具特色。其中，长三角地区以高端HDI、IC载板与通信板见长，珠三角地区在FPC与消费电子PCB领域占据主导地位，环渤海地区则在高多层板与航空航天PCB方面具有优势。

从需求侧看，中国是全球最大的电子信息产品制造国，智能手机、通信设备、新能源汽车、AI服务器等产量均居世界首位，为PCB产业提供了坚实的内需基础。同时，中国企业在AI服务器PCB、高速光模块PCB等高端领域的技术突破，也推动了出口结构的持续优化。

表1全球及中国PCB市场规模（2022-2026E）

三、PCB技术路线与产品结构分析

3.1 产品结构概览

PCB按工艺结构可分为单面板、双面板、多层板、高密度互连板（HDI）、柔性电路板（FPC）、刚挠结合板、高频高速板以及封装基板（IC载板）等。2025年中国PCB产品结构中，多层板占比最高，约38.5%；FPC约14.7%；HDI约14.2%；单/双面板约16.8%。值得关注的是，高多层板、HDI与IC载板三类高端品类合计占比已达43.6%，较2024年的39.2%提升4.4个百分点，高端化升级趋势明显。

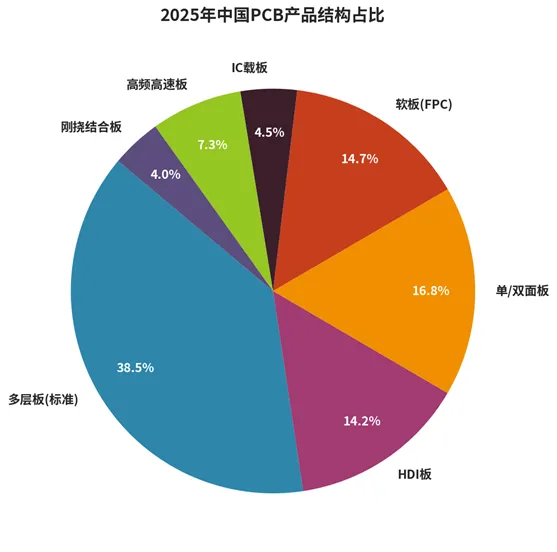

图22025年中国PCB产品结构占比

3.2 各细分品类增长态势

2025年PCB各细分品类增长分化明显。18层以上高多层板受益于AI服务器与高速交换机需求，同比增长高达41.7%，是增速最快的品类；IC载板受先进封装（Chiplet、CoWoS、FCCSP等）需求激增驱动，同比增长22.8%，市场规模达287.3亿元；HDI板增长12.9%；高频高速板增长18.5%；FPC软板增长8.2%；而传统单/双面板则出现2.1%的负增长，反映了产品结构向高端迁移的大趋势。

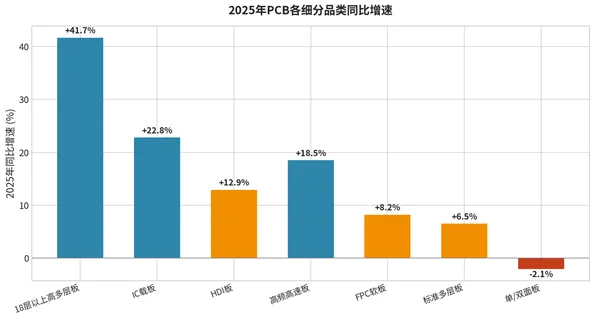

图32025年PCB各细分品类同比增速

3.3 主流技术路线对比

表2PCB主流技术路线对比

3.4 HDI与高多层板技术演进

HDI（High Density Interconnect，高密度互连）板通过激光微盲孔实现层间互连，具有布线密度高、信号完整性好、板厚更薄等优势，是智能手机、笔记本电脑等消费电子的主流主板方案。随着AI手机与AI PC的兴起，HDI板正从传统的一阶/二阶向三阶乃至任意层HDI演进，微盲孔直径从100微米缩小至50微米以下，叠孔与盘上孔（VIPPO）工艺的应用日益广泛。

高多层板（High Layer Count，HLC）通常指18层以上的PCB，主要应用于AI服务器、高速交换机、大型路由器等高端通信计算设备。高多层板的技术难点在于：一是层间对准精度要求极高，40层板的层间偏位需控制在25微米以内；二是厚径比（板厚与孔径比）可达20:1以上，对电镀均匀性提出严苛要求；三是热管理挑战突出，高功耗AI芯片的散热需求推动埋入式铜块、热管嵌入、金属芯板等散热方案的应用。

3.5 PCB制造工艺流程

PCB制造是一个涉及数十道工序的复杂过程，核心工艺流程包括：开料→内层图形转移→层压→钻孔→沉铜/电镀→外层图形转移→蚀刻→阻焊→表面处理→成型→电测→成品检验。其中，图形转移是决定线路精度的关键工序，传统工艺采用光刻胶曝光显影+蚀刻的减成法，而mSAP工艺则采用先种子层溅射、再图形电镀、最后闪蚀的半加成法，可实现更精细的线路。

对于HDI板，激光钻孔是核心工序，通过紫外或CO₂激光在介质层上加工微盲孔，实现层间互连。对于IC载板，核心工序包括ABF覆膜、激光钻孔、化学镀铜、图形电镀等，工艺精度要求达到微米级，良率控制是核心挑战。表面处理工艺包括ENIG（化镍浸金）、ENEPIG、OSP、HASL等，不同工艺适用于不同的应用场景与可靠性要求。

四、PCB材料体系与产业链分析

4.1 电子电路材料产值结构

PCB的核心原材料包括覆铜板（CCL）、铜箔、半固化片（Prepreg）、光刻胶、油墨、钻针等。2025年中国电子电路材料产值结构中，覆铜板占比最高，达40.1%；铜箔紧随其后，占24.4%；光刻胶及配套试剂占11.1%；半固化片占10.0%；油墨占6.0%；其他材料占8.4%。覆铜板作为PCB制造的核心基材，其性能直接决定了PCB的电气性能、耐热性与可靠性。

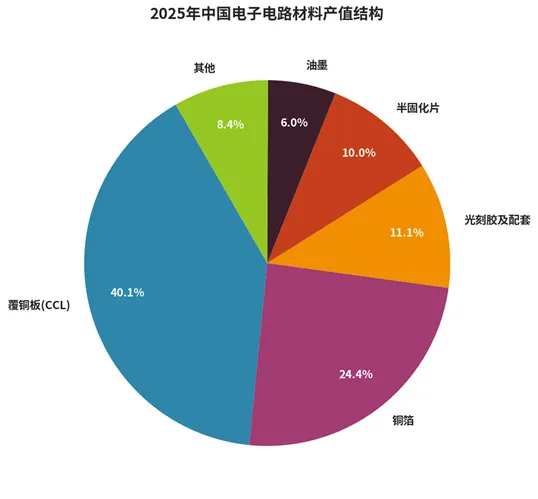

图42025年中国电子电路材料产值结构

4.2 覆铜板（CCL）材料体系

覆铜板由树脂、玻纤布与铜箔经热压复合而成，是PCB的核心基材。根据介质损耗因子（Df）从高到低，CCL可分为标准FR-4、中Tg FR-4、低损耗（M4/M5）、超低损耗（M7/M8）及超超低损耗（M9）等等级。AI服务器与高速通信的快速发展推动CCL材料从普通M4/M5级向M7/M8乃至M9级升级。M9级材料的介质损耗因子约为0.001，而普通FR-4约为0.02，相差一个数量级；价格方面，M9级CCL约为普通M4/M5级的2.5至3倍。

表3CCL材料等级与性能对比

4.3 产业链全景

PCB产业链上游为原材料，包括玻纤布、环氧树脂、铜箔、特种树脂（PTFE、碳氢树脂、PPE等）、光刻胶等；中游为覆铜板制造与PCB制造；下游应用涵盖通信网络、计算机/服务器、消费电子、汽车电子、工业医疗等领域。2025年全球刚性覆铜板市场（含半固化片）规模达187亿美元，同比增长24.4%，连续两年实现强劲增长。中国CCL产量占全球约73.5%，已成为全球CCL产业绝对核心。

·上游材料：玻纤布（中国巨石、泰山玻纤）、铜箔（嘉元科技、诺德股份）、树脂（宏昌电子、圣泉集团）

·CCL制造：生益科技、南亚新材、建滔积层板、华正新材、台光电子

·PCB制造：臻鼎科技、东山精密、深南电路、沪电股份、胜宏科技、鹏鼎控股

·下游应用：华为、中兴、比亚迪、宁德时代、苹果、英伟达、谷歌等

4.4 关键材料国产化进展

铜箔是PCB制造的核心导电材料，按工艺可分为电解铜箔与压延铜箔。2025年中国电子电路铜箔产值达68亿元，占电子电路材料总产值的24.4%。在高端HVLP（极低轮廓）铜箔与RTF（反转处理）铜箔领域，嘉元科技、诺德股份等中国企业已实现技术突破，HVLP铜箔可有效降低高速信号传输中的导体损耗，是M8/M9级CCL的关键配套材料。

树脂方面，传统环氧树脂（FR-4）已实现高度国产化，但在高频高速所需的碳氢树脂、PPE树脂、PTFE分散液等领域仍部分依赖进口。近年来，圣泉集团、宏昌电子等企业在低介电树脂领域持续攻关，部分产品已通过下游验证。光刻胶方面，PCB用干膜光刻胶国产化率已超过60%，但高端IC载板用液态光刻胶仍以日本、韩国企业为主。

玻纤布方面，中国巨石、泰山玻纤等企业的电子级玻纤布产量全球领先，但在低介电低损耗的L、NE玻纤布领域仍需提升。总体看，中国PCB材料的中低端环节已基本实现自主可控，高端材料正处于加速国产替代的关键窗口期。

五、区域市场与竞争格局分析

5.1 全球区域分布

从全球PCB产值区域分布看，2025年中国大陆以约57%的占比稳居全球第一，是当之无愧的全球PCB制造中心。中国台湾凭借在高端HDI与IC载板领域的优势，占比约18%；日本占7.5%，在高频高速板与IC载板领域保持技术领先；韩国占5.0%，主要服务于三星、SK海力士等本土半导体巨头；欧洲占4.0%，美洲占3.5%，其他亚洲地区占5.0%。从增速看，中国大陆以19.2%的增速领跑全球，欧洲13.8%、其他亚洲11.8%、日本11.3%，美洲最弱为7.5%。

中国台湾地区是全球高端PCB与IC载板的重要生产基地，臻鼎、欣兴、健鼎、南电等企业在HDI、FPC与IC载板领域占据全球领先地位，尤其欣兴电子作为台积电ABF载板的核心供应商，在先进封装基板领域具有极强的议价能力。日本企业则在高端材料与高频板领域保持优势，揖斐电的IC载板、日本旗胜的FPC、松下的高频CCL均处于行业顶尖水平。韩国企业以服务本土半导体与显示面板产业链为主，三星电机、大德电子在IC载板与HDI领域具有竞争力。

近年来，受地缘政治与供应链安全考虑，PCB产能呈现"中国大陆+东南亚"双中心布局趋势。臻鼎、欣兴、健鼎等台湾企业以及部分大陆企业纷纷在泰国、越南、马来西亚等地建厂，以分散贸易风险并贴近海外客户。东南亚PCB产能的快速扩张，正在重塑全球PCB产业的区域格局。

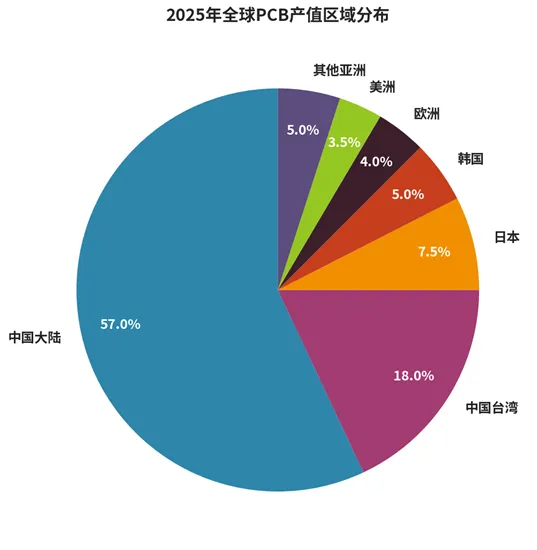

图52025年全球PCB产值区域分布

5.2 全球TOP10 PCB企业

根据Prismark 2025年全球PCB百强企业排名，臻鼎科技（鹏鼎控股）以58.69亿美元营收连续九年位居全球第一；欣兴电子以约45.2亿美元位列第二；东山精密、深南电路分别以42.0亿和33.0亿美元跻身前三与前四，其中深南电路同比增长高达32.2%。日本揖斐电（Ibiden）、日本旗胜（Nippon Mektron）、胜宏科技、健鼎科技、TTM科技、奥特斯分列第五至第十。在全球TOP100 PCB企业中，中国大陆企业占41-43家，合计贡献全球约36%的产值。

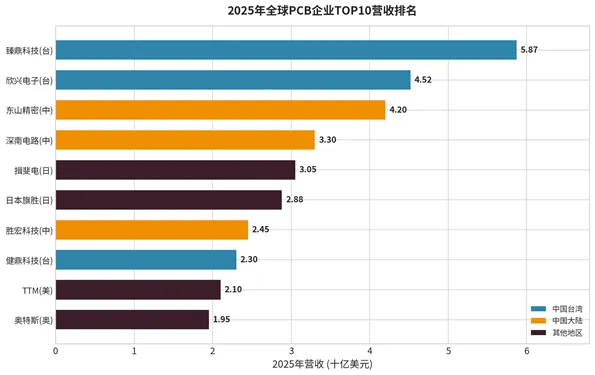

图62025年全球PCB企业TOP10营收排名

表42025年全球PCB企业TOP10

5.3 中国大陆重点企业分析

中国大陆PCB企业在2025年表现尤为亮眼。东山精密凭借在AI服务器PCB领域的深度布局，营收同比增长超过30%，已成为英伟达AI服务器PCB的核心供应商之一；深南电路聚焦通信PCB与IC载板双轮驱动，2025年营收同比增长32.2%，并在无锡启动高速高密度PCB与HLC新工厂建设；胜宏科技在显卡与AI服务器PCB领域持续突破，营收增速超过40%；沪电股份则在通信设备与汽车电子PCB领域保持稳健增长。

在IC载板领域，深南电路、兴森科技、珠海越亚等企业已实现ABF载板与BT载板的量产突破；在FPC领域，东山精密、鹏鼎控股、弘信电子等企业占据全球手机FPC市场近半份额。随着中国企业在高端PCB领域的持续突破，全球PCB产业的重心正进一步向中国大陆倾斜。

六、AI驱动下的PCB技术变革

6.1 AI服务器PCB的革命性变化

AI大模型的训练与推理对算力提出了前所未有的需求，也直接推动了服务器PCB的技术革命。以英伟达Rubin平台为例，其计算板采用26层HDI结构，交换板升级至32层，新增的中板更是达到44层，远超传统服务器主板8-16层的水平。层数的指数级增长并非简单叠层，每增加一层都需应对对准精度、层间介电厚度控制、热管理与良率等多重挑战。

在材料方面，AI服务器PCB的覆铜板等级从传统的M4升级至M7，再到M8，下一代已明确将全面采用M9级超低损耗材料。M9级CCL的介质损耗因子约0.001，仅为普通FR-4的1/20，有效降低了高速信号传输中的插入损耗与串扰。在线宽线距方面，AI服务器PCB要求从传统的50-75微米收窄至20-30微米，800G以上光模块PCB甚至要求10-15微米，逼近传统减成法工艺的精度极限。

价值量方面，传统服务器主板的PCB价值约为80美元，而AI服务器整机PCB价值高达1800美元以上，提升超过20倍。其中，计算板、交换板、中板三大核心板件贡献了主要价值增量。这种价值量的跃升是推动PCB企业营收与利润高增长的核心动力，也是吸引大量资本涌入高端PCB赛道的根本原因。

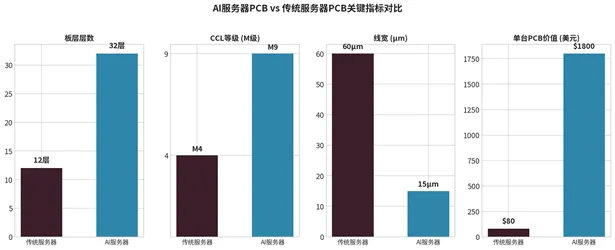

图7AI服务器PCB vs 传统服务器PCB关键指标对比

6.2 mSAP工艺成为高端主流

面对AI服务器与先进封装对超细线路的需求，改良半加成法（modified Semi-Additive Process，mSAP）正逐步从高端选配方案演变为高端PCB与IC载板的主流制程。传统减成法工艺的线宽精度极限约30微米，而mSAP工艺可稳定实现10-15微米的线宽线距，并具有更高的线路一致性与更低的信号损耗。目前，800G和1.6T光模块PCB、ABF载板以及高阶HDI板已大规模采用mSAP工艺。预计2026年800G与1.6T光模块PCB合计市场规模将达到百亿元级别。

6.3 IC载板：先进封装的核心载体

IC载板（IC Substrate）是半导体芯片封装的核心载体，在Chiplet、2.5D/3D先进封装快速发展的背景下，其市场规模与技术含量同步提升。2025年中国IC载板市场规模达287.3亿元，同比增长22.8%。ABF载板（Ajinomoto Build-up Film）作为高端CPU/GPU封装的首选基板，长期由日本味之素垄断ABF薄膜原料，三星电机、揖斐电、欣兴电子等主导制造。近年来，长电科技、盛合晶微、甬矽电子、深南电路等中国企业在ABF载板量产良率方面已突破82%，正逐步打破外资垄断格局。

6.4 高速光模块PCB的技术升级

800G与1.6T光模块是AI数据中心高速互联的关键器件，其PCB技术要求远超传统产品。800G光模块PCB采用M7/M8级超低损耗CCL，线宽线距需控制在15-20微米，部分高速信号走线采用共面波导（CPWG）设计以降低插入损耗；1.6T光模块则进一步要求M9级CCL与10-15微米线宽，并大量采用mSAP工艺。预计2026年800G与1.6T光模块PCB合计市场规模将达到百亿元级别，东山精密、深南电路、生益电子等企业已率先布局。

在热管理方面，高功耗AI芯片（单芯片功耗超过1000W）对PCB的散热能力提出了极高要求。传统FR-4的导热系数仅约0.3 W/m·K，难以满足需求。行业正加速采用金属基PCB（IMS）、埋入式铜块、热管嵌入以及高导热树脂（导热系数2-5 W/m·K）等方案，以实现芯片热量的快速疏导。散热设计已成为高端PCB产品差异化竞争的关键要素之一。

6.5 下游应用结构变化

从下游应用结构看，2025年全球PCB应用中通信/网络占比约34.0%，位居第一；计算机/服务器占20.5%；消费电子占18.5%；汽车电子占16.5%；工业/医疗占7.0%。其中，通信与计算机/服务器合计占比达54.5%，是AI算力需求最直接的受益领域。汽车电子凭借电动化与ADAS渗透，单车PCB价值量持续提升，是增速第二快的应用领域（CAGR约8.4%）。

从增量结构看，2025年通信与服务器领域的增量主要来自AI数据中心的建设，包括AI训练服务器、推理服务器、高速交换机、800G/1.6T光模块等；汽车电子领域的增量则主要来自新能源汽车渗透率提升与智能驾驶功能普及；消费电子领域增量有限，但AI手机、AI PC等新品类的出现有望带来新一轮HDI板需求。工业与医疗领域则保持稳健增长，受益于工业自动化与医疗设备升级。

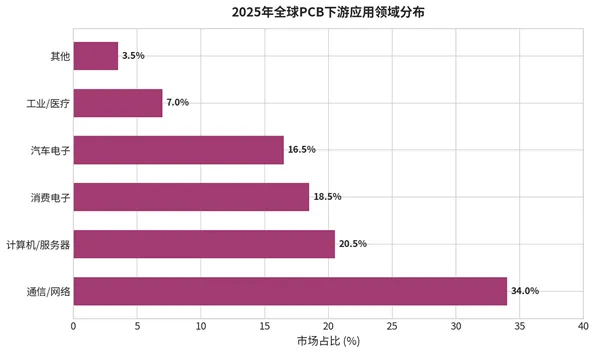

图82025年全球PCB下游应用领域分布

七、挑战、趋势与展望

7.1 核心挑战

尽管PCB行业整体景气度高涨，但仍面临多重挑战：

·材料成本高企：M9级CCL价格为普通FR-4的2.5-3倍，ABF薄膜等关键材料依赖进口，成本压力显著。

·良率控制难度大：高多层板与IC载板工艺复杂，行业平均良率约95%，每提升1个百分点都意味着数亿元的良率差异。

·设备投资强度高：高端PCB产线单GW投资达3-5亿元，远高于传统PCB的1.5-1.8亿元，资金壁垒突出。

·知识产权壁垒：IC载板与高端HDI等领域专利布局密集，头部企业通过专利组合构建技术护城河。

·原材料价格波动：铜箔、树脂等大宗原材料价格波动直接影响PCB企业毛利率。

上述挑战中，材料端的"卡脖子"问题尤为突出。ABF薄膜长期由日本味之素独家供应，其产能扩张速度直接制约着全球ABF载板的供给；M9级超低损耗CCL的核心树脂配方仍掌握在日本、美国少数企业手中；高端IC载板用液态光刻胶、激光钻孔设备、精密电镀设备等关键环节也存在较高的外部依赖。这些瓶颈不仅推高了生产成本，也在一定程度上制约了中国PCB企业向高端市场的拓展步伐。

此外，高端PCB产线的投资回报周期较长，且客户认证壁垒高筑。AI服务器、汽车电子等高端应用领域对供应商的认证周期通常长达1-2年，一旦进入供应链后粘性极强，但进入门槛也极高。这意味着中小PCB企业难以在短期内在高端市场有所突破，行业集中度将进一步向头部企业集中。

7.2 技术发展趋势

·高端化：高多层板、HDI、IC载板占比持续提升，M9及以上超低损耗CCL加速渗透。

·精细化：mSAP工艺从高端载板向高阶HDI扩散，线宽线距向10微米以下迈进。

·高速化：112G/224G SerDes推动PCB材料与设计向更高速率演进，1.6T/3.2T光模块成核心增量。

·绿色化：无铅化、无卤化、低VOCs工艺成为行业共识，碳足迹管理逐步纳入供应链要求。

·国产化：ABF载板、M9级CCL、高端光刻胶等关键材料与设备的国产替代进程加速。

7.3 汽车电子：第二增长曲线

汽车电子是PCB行业仅次于AI算力的第二大增长引擎。随着新能源汽车渗透率的持续提升以及ADAS、智能座舱、域控制器等功能的普及，单车PCB价值量从传统燃油车的约50美元提升至新能源汽车的150-300美元，高端智能电动车单车PCB价值量甚至超过500美元。汽车PCB在技术上要求高可靠性、高耐热性与长寿命，通常采用高Tg FR-4或陶瓷基板，在BMS（电池管理系统）、MCU控制板、毫米波雷达等领域大量应用。预计2025-2030年汽车电子PCB的复合增长率约为8.4%，是PCB行业增速第二快的应用领域。

中国新能源汽车产业的全球领先地位，为本土PCB企业提供了广阔的市场空间。沪电股份、世运电路、景旺电子、博敏电子等企业在车载PCB领域已建立起较强的客户认证壁垒，进入比亚迪、宁德时代、特斯拉等核心供应链。随着800V高压平台与4D毫米波雷达的普及，车载PCB的技术含量与价值量将进一步提升。

7.4 未来展望（2026-2030）

展望未来，在AI算力基础设施持续扩张、先进封装加速普及、汽车电子单车价值量提升等多重因素驱动下，全球PCB产业有望保持稳健增长。Prismark预测，到2030年全球PCB产值将超过1446亿美元，2025-2030年复合增长率约为11%。其中，AI服务器与高速网络通信PCB、先进封装基板将成为最核心的增长引擎。

从技术演进路径看，2026-2030年PCB产业将呈现四大趋势：其一，AI服务器PCB向更高层数（40层以上）、更低损耗材料（M10及以上）、更细线宽（10微米以下）持续演进，mSAP与全加成法（SAP）工艺渗透率将进一步提升；其二，先进封装基板（ABF、玻璃基板）将成为竞争焦点，2.5D/3D封装对基板的布线密度与平整度提出更高要求；其三，汽车电子PCB向高可靠性、高导热、高频方向发展，800V平台与自动驾驶推动车载PCB价值量持续攀升；其四，绿色制造与碳足迹管理将成为行业新门槛，无卤、无铅、低能耗工艺将加速普及。

对于中国PCB产业而言，机遇与挑战并存。一方面，中国大陆拥有全球最完整的PCB产业链与最大的应用市场，在AI服务器PCB、HDI等领域已具备全球竞争力；另一方面，在ABF载板、M9级CCL、高端半导体光刻胶等"卡脖子"环节仍需持续突破。预计未来3-5年，随着国产材料与设备的逐步成熟，中国PCB产业将在中高端领域实现更大份额的进口替代，全球竞争力进一步增强。同时，中国企业也需警惕产能过剩风险，避免在中低端领域的同质化竞争，应聚焦AI服务器、先进封装基板、汽车电子等高端赛道，通过技术创新与产品升级实现高质量发展。

总体而言，PCB作为"电子产品之母"，其产业景气度与全球电子信息产业的发展高度绑定。在AI与半导体自主可控两大主线的持续驱动下，全球PCB产业正处于新一轮技术升级与格局重构的关键时期。能够在高端材料、精密工艺与客户认证三大维度建立壁垒的企业，将在未来五年的产业竞争中占据有利地位。

数据来源说明：本报告数据主要来源于Prismark《The Printed Circuit Report》及《Global Leading PCB Companies 2025》、中国光伏行业协会（CPIA）团体标准、集微咨询《2026年PCB行业研究报告》、上市公司公告及行业公开研究报告。部分数据为行业估算值，仅供参考。
